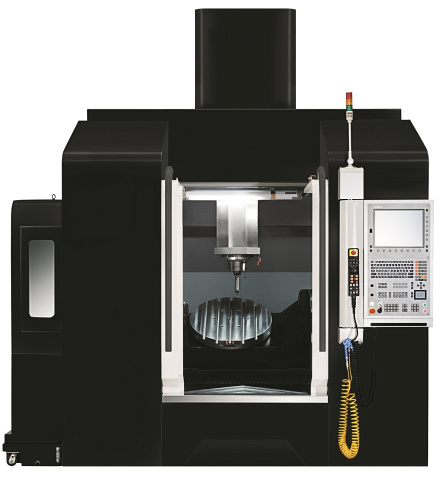

Фрезерный обрабатывающий центр SKMC STAR-700
Тип 5-ти осевой обработки: наклонно-поворотный стол
Размер рабочего стола: Ø 700 мм

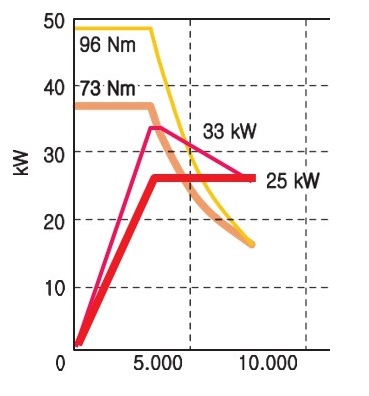

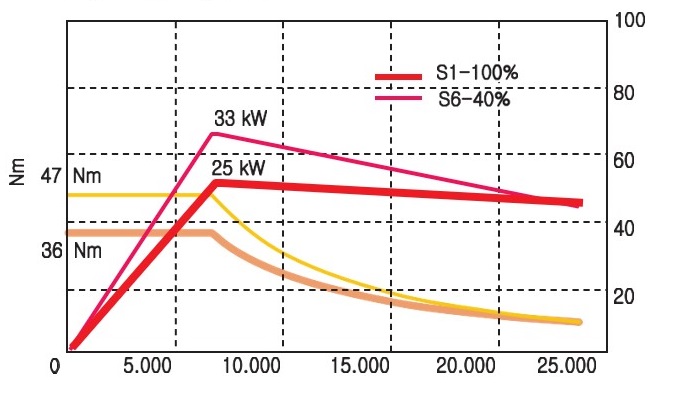

Мощность: 25 / 33
Вес: 17 500 кг
- Система ЧПУ Heidenhain iTNC 530
- Инструментальный магазин на 40 позиций
- Размер рабочего стола: 700 мм
- Нагрузка на стол: 500 кг
- Рабочие перемещения: X / Y / Z - 800 / 1000 / 630 мм
- Система измерения инструмента Renishaw TS27R
- Система измерения детали OMP60

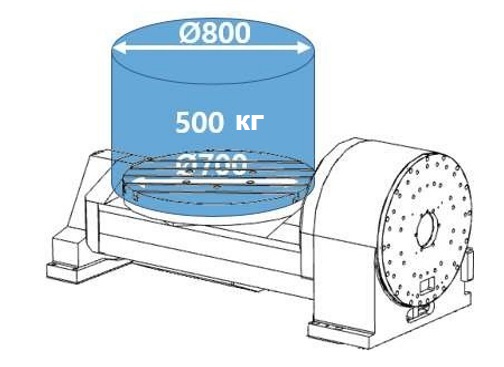

- Поворотно-наклонный стол с прямым приводом ETEL

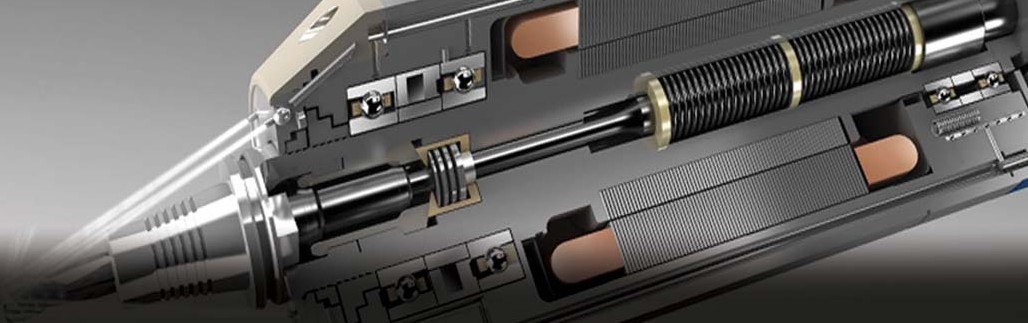

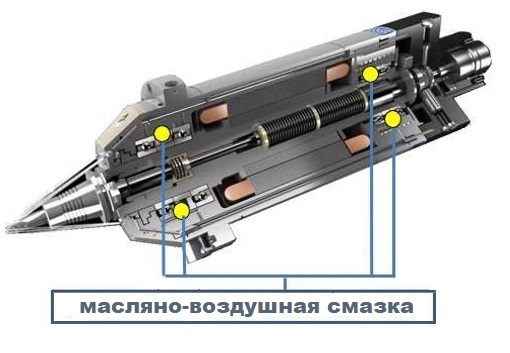

- Шпиндель IBAG

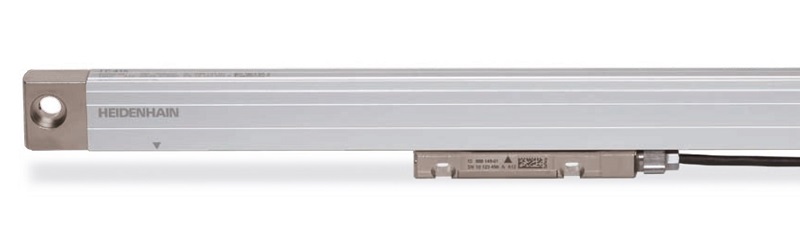

- Оптические линейки по осям Heidenhain X / Y / Z - точность позиционирования 1,5 мкм
Высокоскоростной 5-ти осевой обрабатывающий центр SKMC STAR-700 обеспечивает комплексную* обработку корпусных изделий и заготовок в форме тел вращения сразу с пяти сторон за один установ.
STAR-700 - фрезерный обрабатывающий центр вертикального*** типа, который оснащен наклонно-поворотным столом с двумя опорами.
Высокоскоростной 5-ти осевой обрабатывающий центр SKMC STAR-700 используется для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции:
- инструментов и пресс-форм;
- оснастки для производства пластика;
- деталей аэрокосмической промышленности;
- автокомпонентов.
Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч.

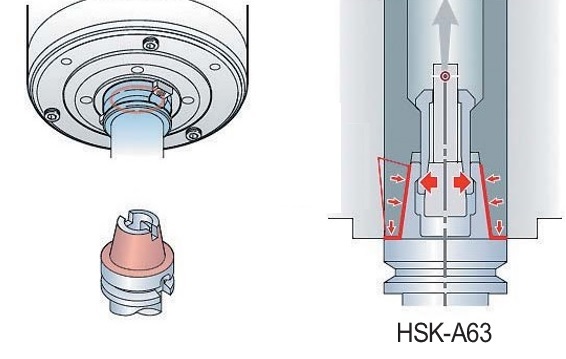

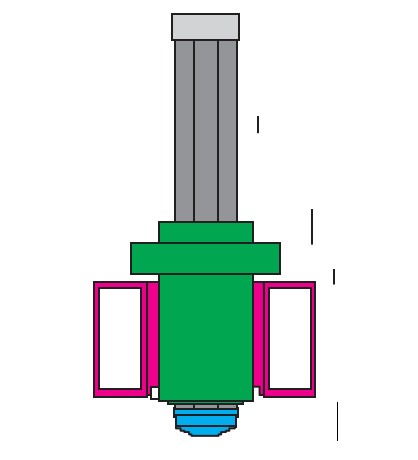

Используя держатели инструмента с двойным контактом, мы увеличили жесткость, что позволяет выполнять высокоточную и высокоскоростную обработку. Поверхность шпинделя контактирует с фланцем держателя инструмента, что повышает производительность.
- Увеличение жесткости инструмента;
- Максимальное усилие зажима;
- Уменьшение биения;
- Увеличение срока службы инструмента;
- Повышение точности;
- Повышение режущей способности;
- Значительное повышение производительности.

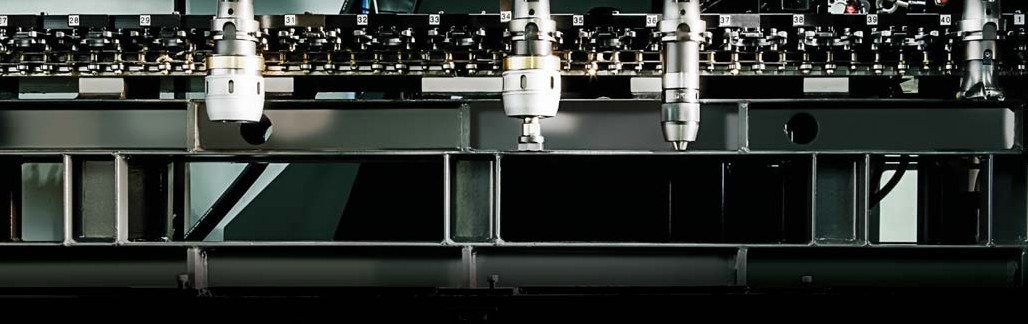

Высокоточный многопозиционный автоматический магазин инструмента типа CAM на 40 позиций, представляет собой высоконадежный двухрычажный сменщик, который сокращает время простоя, когда следующий инструмент находится в режиме ожидания, и обеспечивает время смены от одного инструмента до 1,5 секунды. Мы также упростили механизм зажима инструмента, повысив надежность и простоту обслуживания.
Защита за пределами рабочей зоны, отсутствие загрязнения инструментов, короткое время от стружки до стружки благодаря встроенному инструментальному магазину, очень хороший доступ.
- Хвостовик инструмента: HSK-A63;
- Емкость магазина: 40;
- Макс длина инструмента: 300 мм;
- Макс диаметр инструмента: 100 мм;
- Макс вес инструмента: 5 кг;
- Время смены инструмента: 1.8 сек.

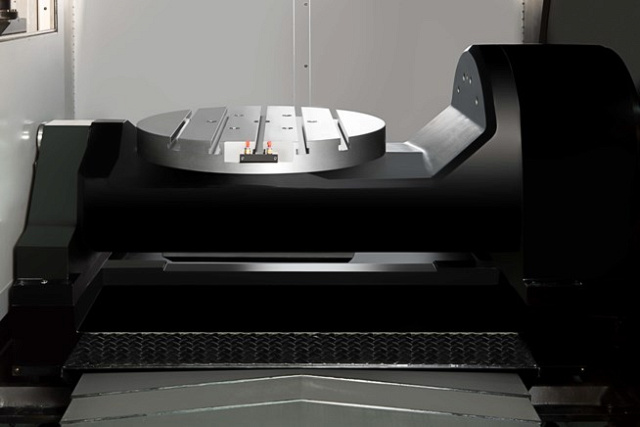

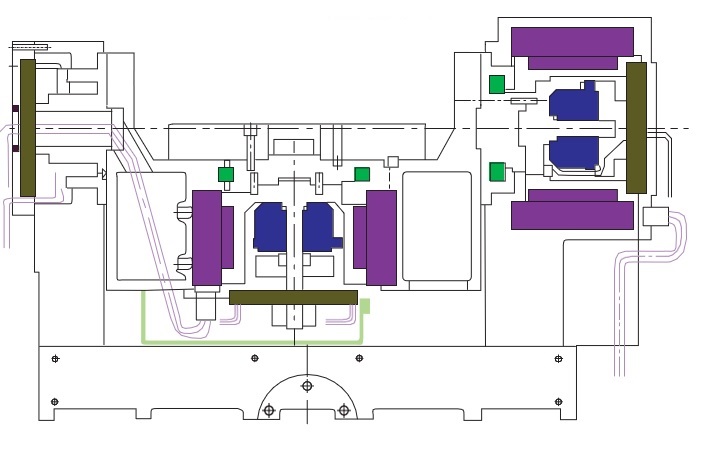

Лучшая в мире система привода поворотных осей с нулевым люфтом передает мощность привода непосредственно на поворотные оси без использования шестерен, что устраняет люфт.
По сравнению с традиционными червячными системами это значительно повышает эффективность трансмиссии и обеспечивает высокоскоростную подачу. Швейцарский мотор входит в стандартную комплектациюю.
Крутящий момент:
- A ось: 3,490 Нхм;
- C ось: 1,410 Нхм (peak torque);
- Высокоточные роликовые подшипники;
- Мощный пневматический тормоз, прост в техническом обслуживании и обладает высокой термической стабильностью;
- Макс вес инструмента: 5 кг;
- Время смены инструмента: 1.8 сек.

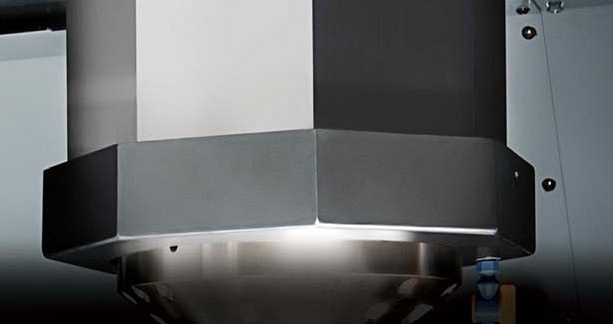

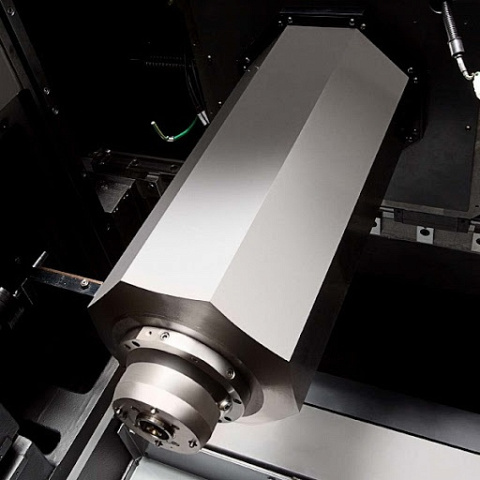

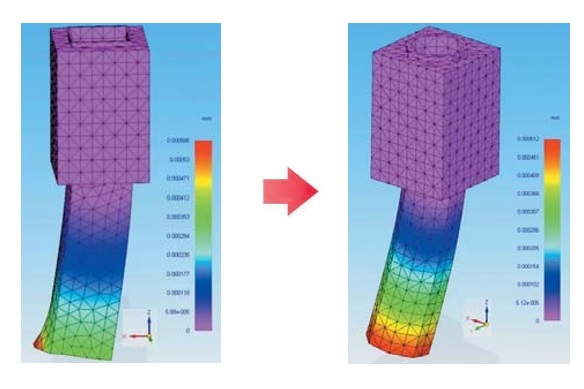

Восьмиугольная конструкция разработана для высокоскоростной работы. Это революционная конструкция подачи с плунжером восьмиугольной формы. Эта конструкция сохраняет преимущество обычных квадратных направляющих и их превосходные характеристики демпфирования, преодолевая при этом их недостатки - сопротивление скольжению, вызванное высокоскоростным перемещением.

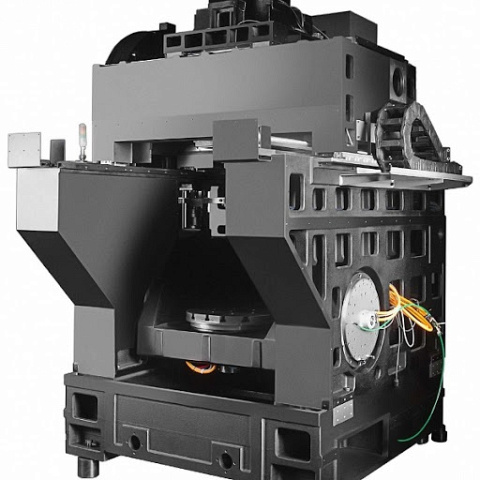

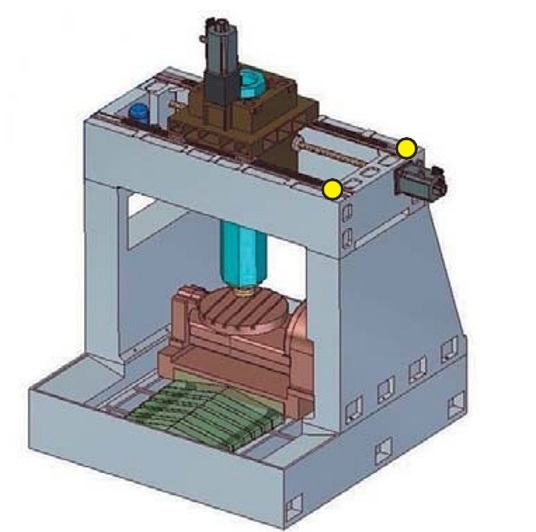

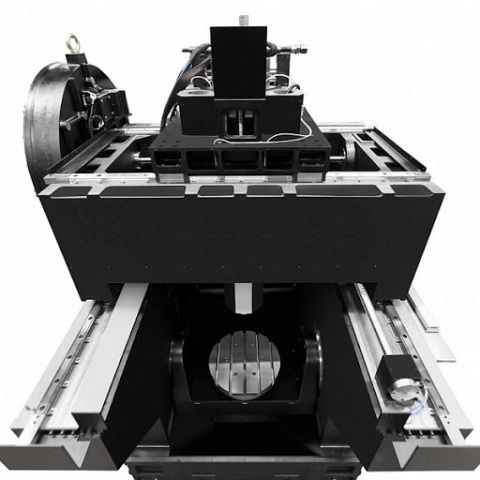

Конструкция «коробка в коробке» используется в верхней части поперечной перекладины. Это позволяет нам направлять движущиеся части в их центр тяжести с отличным балансом и сводить вибрацию к минимуму.
В отличие от других станков с 5-осным управлением, здесь нет свеса. Это обеспечивает стабильную подачу даже на высоких скоростях и превосходную термическую стабильность благодаря термосимметричной конструкции.
Оси X и Y:
- ШВП NSK Ø 40 x Шаг 20 мм;
- Серводвигатель Heidenhain (номинальная) мощность 9,6 кВт, крутящий момент 30,6 Нм;
Ось Z:
- Шариковый винт NSK Ø 45 x ход 16 мм ;
- Серводвигатель Heidenhain (номинальная) мощность 9,6 кВт;
- Крутящий момент 30,6 Нм, тормоз 70 Нм;
Ось А:
- Моментный двигатель ETEL TMB0450-150;
- Продолжительный крутящий момент 1870 Нм;
- Пиковый крутящий момент 3490 Нм;
- Макс. скорость 120 об/мин (@1200 Нм).
Ось C:
- Моментный двигатель ETEL TMB0360-100;
- Продолжительный крутящий момент 797 Нм;
- Пиковый крутящий момент 1410 Нм;
- Макс. скорость 160 об/мин (@580 Нм).

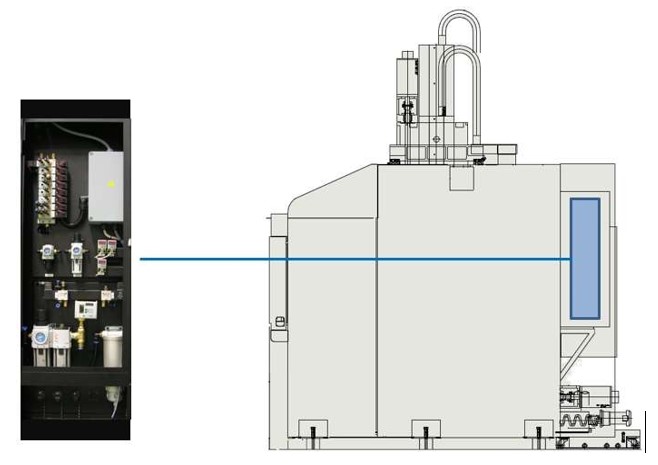

Благодаря сложной конструкции шпинделя и 2-осевого стола грамотная система охлаждения позволит увеличить срок службы основных узлов, обеспечит большую точность и будет иметь более постоянную мощность на протяжении всего процесса обработки. Один охладитель для шпинделя, осей A и C установлен в брызговике.

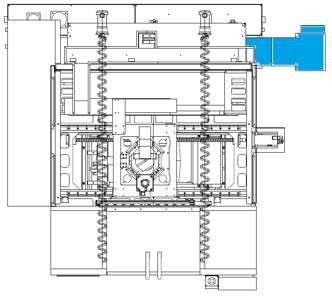

Машина обеспечивает достаточно места для чипсов без скрытых мест. Наклонное встроенное основание стола и телескопическая крышка направляют стружку к правой и левой стороне станка, где внутренний винтовой конвейер для стружки сжимает ее, отжимает охлаждающую жидкость и удобно выгружает ее в заднюю часть станка.
Рекомендуется использовать эту функцию для высокоточной 5-осевой обработки. Эта функция сводит к минимуму ошибку при сложной 5-осевой обработке, поддерживая кончик инструмента в правильном положении по отношению к заготовке. Для правильного использования этой функции необходимы следующие четыре дополнительных элемента.
- Heidenhain NC: опция кинематики
- Ресивер
- 3-D сенсорный датчик
- Калибровочная сфера
