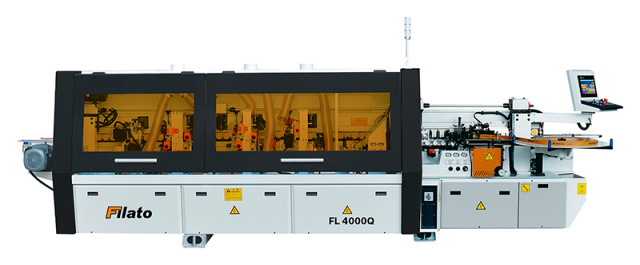

Автоматический кромкооблицовочный станок Filato FL 4000Q
Китай
Модели серии:
FL 4000Q
Пневмоперенастройка узлов на 2 типа кромки
Толщина кромки: 0,4 - 3 мм
Толщина панели: 9 - 60 мм
Скорость подачи: 16 / 20 / 24 м/мин
Общая мощность: 13 кВт
Вес: 1850 кг
Преимущества
- Нанесение кромочного материала в режимах продольной и поперечной обработки
- Инфракрасная лампа нагрева заготовки
- 4 основных агрегата
- Пульт управления с сенсорным дисплеем
Модель
FL 4000Q
Скорость подачи, м/мин
16 / 20 / 24
Мощность двигателя подачи, кВт
4
Обороты двигателя, об/мин
1400
Частота, Гц
50
Толщина кромочного материала, мм
0,4 - 3
Толщина детали, мм
9 - 60
Габариты детали (мин.), мм
120 x 85
Рекомендованная загруженность оборудования
2 смены (16 ч)
Нагрев торца
есть
Регулировка на толщину прижимной балки
электропривод
Тип используемых клеев
EVA
Система настройки на толщину кромки
пневмоперенастройка
Пилы торцовки, мм
Ø 105 x 22
Мощность двигателей торцовки, кВт
2 x 0,35
Обороты пил, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов R2, мм
Ø 69; Z6
Мощность двигателей , кВт
2 x 0,5
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Радиус инструмента, мм
R2H
Пластины узла снятия радиусной цикли, мм
20 x 12 x 2 x R2H
Мощность двигателей полировки, кВт
2 x 0,37
Обороты двигателя, об/мин
1400
Частота, Гц
50
Диаметр кругов, мм
180 / 50
Диаметр воздуховодов, мм
125
Количество, шт.
2
Производительность, м3/ч
2600
Требуемое давление, Бар
7
Расход воздуха, л/мин
200
Производительность компрессора, л/мин
350
Напряжение, В
380
Общая мощность, кВт
13
Длина, мм
4900
Ширина, мм
1050
Высота, мм
1650
Вес, кг
1850
| Модель | FL 4000Q | ||
| Размеры детали кромки |  | Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мин/макс, мм | 9 / 60 | ||
| Габариты детали, длина/ширина, мин, мм | 120 / 85 | ||

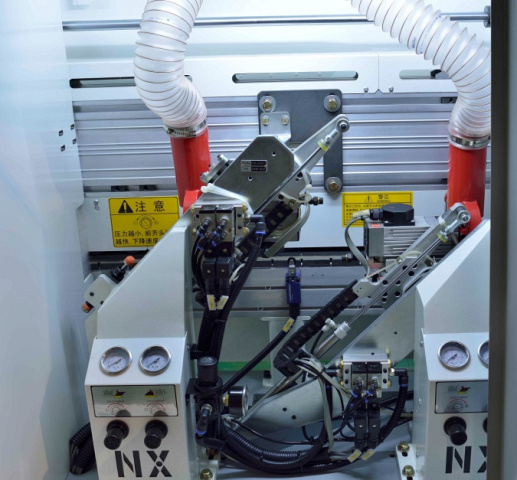

| Узел 2-ух моторной торцовки | | Пилы торцовки, мм | Ø105 х 22 Z24 |
| Мощность двигателей торцовки, кВт | 2 х 0,35 | ||
| Обороты двигателя / частота, об/мин/Гц | 12 000 / 200 | ||

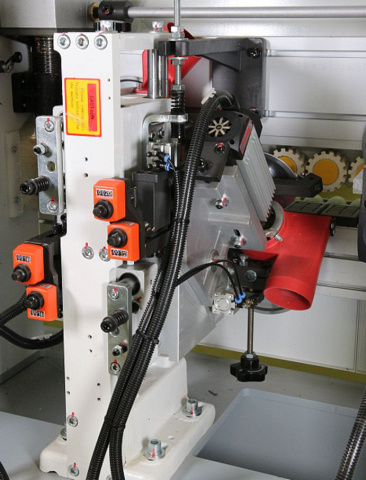

| Узел фрезерования свесов (ЧИСТОВОЙ) Quick set R2 |  | Фрезы узла снятия свесов R2, мм | Ø69 х Ø16 H13 Z6 |
| Мощность двигателей, кВт | 2 х 0,5 | ||
| Обороты двигателя / частота, об/мин/Гц | 12 000 / 200 | ||

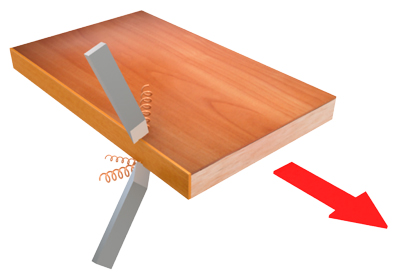

| Узел радиусной циклевки Quick SET |  | Фрезы узла снятия радиусной цикли, мм | 20 х 12 х 2 х R2H |
| Полировальный узел |  | Мощность двигателей полировки, кВт | 2 х 0,37 |
| Обороты двигателя / частота, об/мин/Гц | 1400 / 50 | ||
| Диаметр кругов, мм | 180 / 50 | ||
| Подача |  | Скорость подачи, м/мин | 16 / 20 / 24 |
| Мощность двигателя подачи, кВт | 4 | ||
| Обороты двигателя / частота, об/мин/Гц | 1400 / 50 | ||
| Аспирация | Воздуховоды, Ø мм/шт. | 125 / 2 | |
| Мощность |  | Общая мощность станка, кВт | 13 |
| Напряжение, В | 380 | ||
| Пневматика |  | Требуемое давление, бар | 7 |
| Расход воздуха, л/мин | 200 | ||
| Габаритные размеры |  | Длина, мм | 4900 |
| Ширина, мм | 1050 | ||
| Высота, мм | 1650 | ||
| Вес, кг | 1850 | ||
