Кромкооблицовочный станок Filato FL 5001UHQL-2

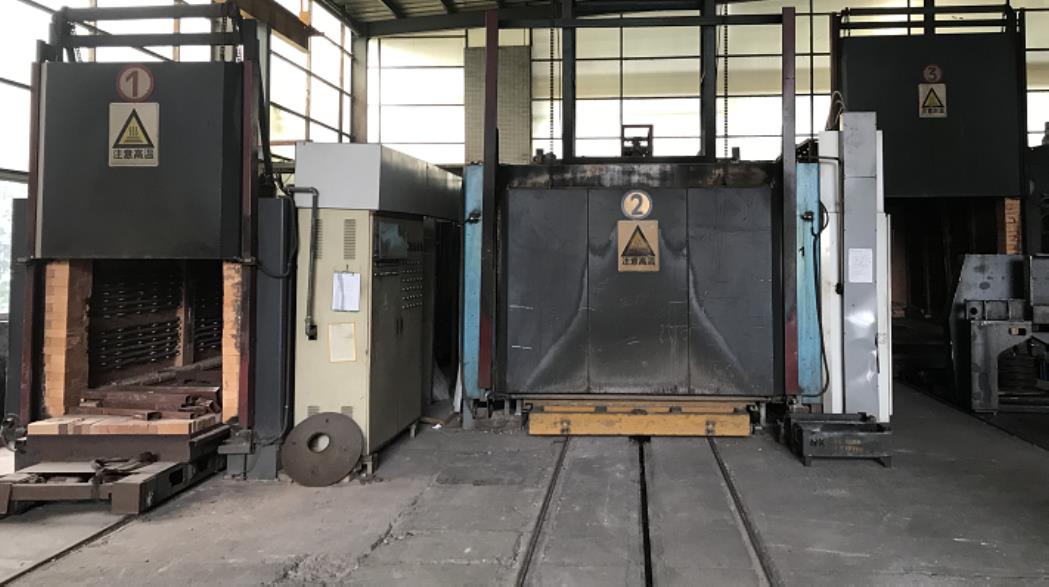

• Одним из важным производственным этапом является отжиг станины и основных деталей в доменной печи. Это позволяет снять внутренние напряжения металла и предотвращает его деформацию в процессе технологических нагрузок, создаваемых установленными узлами в процессе работы станка.

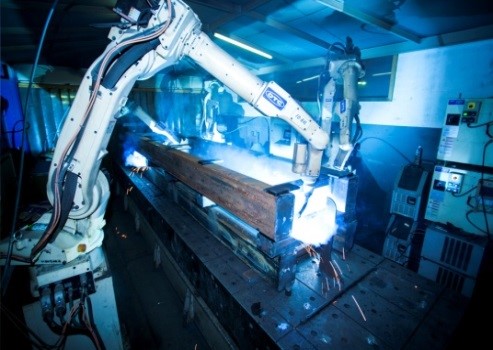

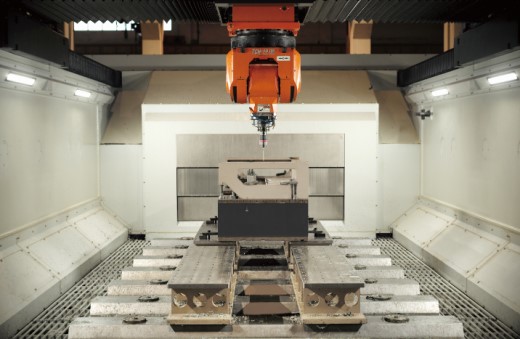

• Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.
• Все элементы конструкции станка, так же проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ, японского производства.
• Основная площадка станины имеет толщину до 14 мм что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе узлов.
• Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ.
• Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

• Сборочная линия, является окончательным и важным этапом для стабильной работы станка.
• Опытные специалисты на профессиональных сборочных линии Nanxing начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.

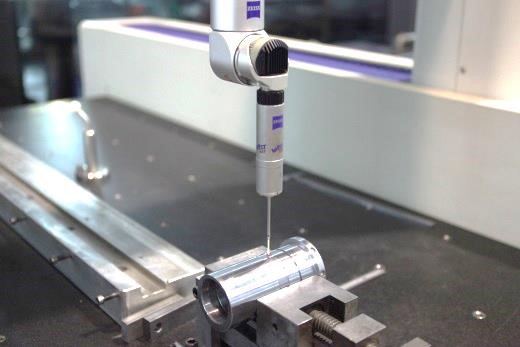

• Участок контроля качества;
• Специально измерительное оборудование;
• Строгая система контроля качества по важным параметрам станка.

Помогают получить гарантию, что готовые станки, которые завод производит, имеет высокий уровень качества.

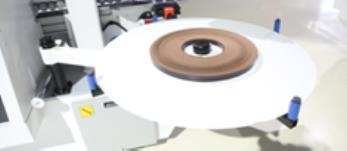

• Служит для горизонтального размещение кромочного материала в начале станка;
• Расположен на уровне с линией транспортера;
• Диаметр магазина 800 мм.

• Прижимная балка из Алюминия сечением профиля 170 х 80 мм и толщиной стенки 6 мм обеспечивает высокую точность и превосходную жесткость.
• На необходимую толщину заготовки подъем и опускание прижимной балки с электроприводом, управление осуществляется с монитора. Цифровой счетчик дополнительно помогает оператору отследить текущее положение балки.
• По всей длине станка точное позиционирование балки достигается за счет трех основных опор.

• Долговечный и надежная конструкция конвейера
• Длинная полукруглая направляющая подвергается специальной обработке перед установкой для достижения жесткости, конвейер может тесно контактировать с направляющей, практически без зазора.
• Износостойкие башмаки размером 80 х 60 мм в сочетании с резиновыми прижимными роликами Ø 65 мм расположенными в 2 ряда обеспечивают точную транспортировку заготовок.
• Два стальных штока высокой жесткости Ø 40 мм соединяют поддерживающий опорный конвейер с корпусом станка, чтобы обеспечить стабильную транспортировку широких заготовок. Макс. ширина растяжения составляет 600 мм.
• Длинная стальная направляющая пластина с большой толщиной и жесткостью для более долгого срока службы. Положение легко регулируется.
• Стабильная работа транспортировочного двигателя обеспечивается за счет плавного пуска и эклектического тормоза, в целях безопасности при аварийной остановке.

Двигатель подачи конвейера:

• Мощность: 4,0 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1440 об/мин.

• Система определения интервала подачи заготовки предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла.
• Автоматическая система измерения толщины заготовки, если толщина панели превышает заданную, то станок автоматически останавливается.
• Кнопка аварийной остановки предназначена для моментальной остановки станка, гарантируя безопасность жизни оператора.
• Путевые точки – контактная навигация заготовок для идеально точной обработки на последующих узлах.

• Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали.
• Две фрезы с алмазными ножами Ø125 мм H35 мм Ø30 мм Z3+3 (Опционально до Н60 мм).
• Два двигателя противоположного вращение с автоматическим подводом/отводом в зону обработки убавляются с помощью пневмоцилиндра.
• Подвод/отвод осуществляется по направляющим HIWIN с автоматической системой смазки.
• Регулировка по высоте, позволяет максимально использовать весь ресурс инструмента.
• Полностью закрыт пылезащитным кожухом.

• Мощность: 2 x 3,7 кВт;
• Частота: 200 Гц;
• Скорость вращения: 12 000 об/мин.

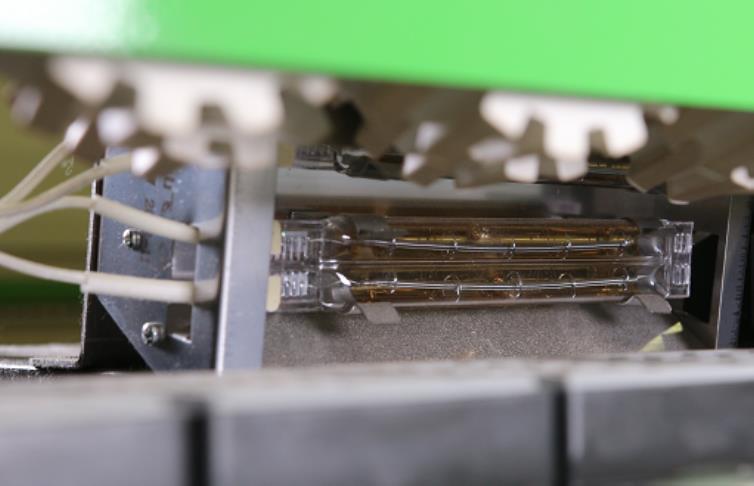

• Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки.
• Рабочая температура Инфракрасной лампы около 300 С°.
• Особо актуальна в зимний период времени.

• Система предварительного расплава имеет высокую скорость нагрева, оснащена бункером для непрерывной подачи в клеевую ванну, которая расположена сверху клее наносящего ролика.
• Верхний Клеевой бункер объемом около 10 л.
• Подача необходимой дозировки клея осуществляется с помощью пневмо-шторки.
• Контроль подачи клея с помощью специального датчика.
• Имеется визуальная индикация наполнения бункера.
• Регулировка температуры в предплавителе и клеевой ванне происходит с пульта управления.
• Технологически идеальное использование свойств клея, подготавливается количество клея, которое необходимо для работы, нет перегрева большого объема клея как в случае использования стандартной нижней клеевой ванны. Удобный и быстрый переход с разных оттенков клея.

Двигатель привода подачи кромки, клеевого вала и большого прижимного ролика:

• Мощность: 0,75 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1405 об/мин.

• Встроенная гильотина на пневматическом цилиндре с электрическим переключателем, рассчитан для высокой производительности.

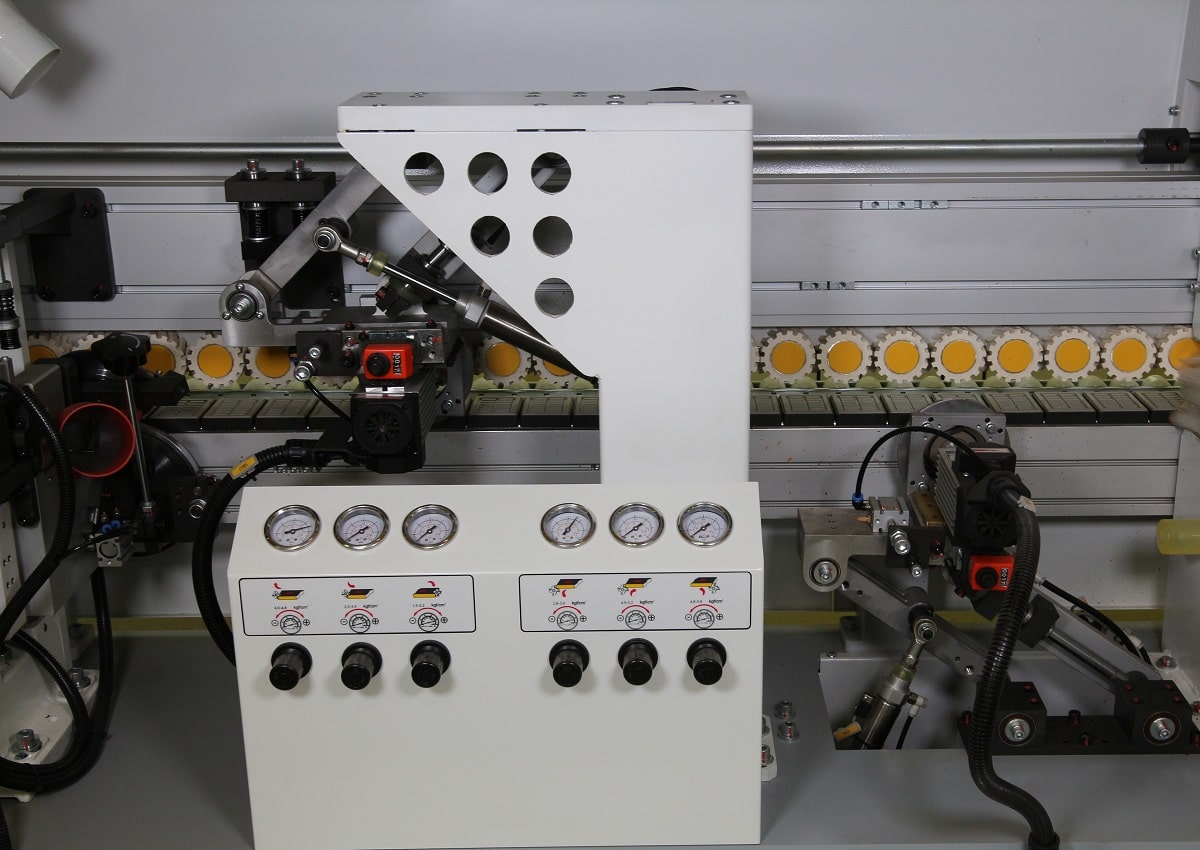

• Индивидуальный блок регулировки давления с регулировщиком и манометром.

• Состоит из одного подающего ролика большого диаметра Ø 100 мм и четырех до прессовочных роликов Ø 70 мм обеспечивают надежную фиксацию кромочного материала на торец заготовки.
• Группа из 4-рех до прессовочных роликов состоит: 2 ролика конусной формы, 2 ролика цилиндрической формы.
• Каждый прижимной ролик оснащен индивидуальным пневмо-цилиндром.
• Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва;
• Регулировка толщины кромочного материала осуществляется с помощью цифрового счетчика.

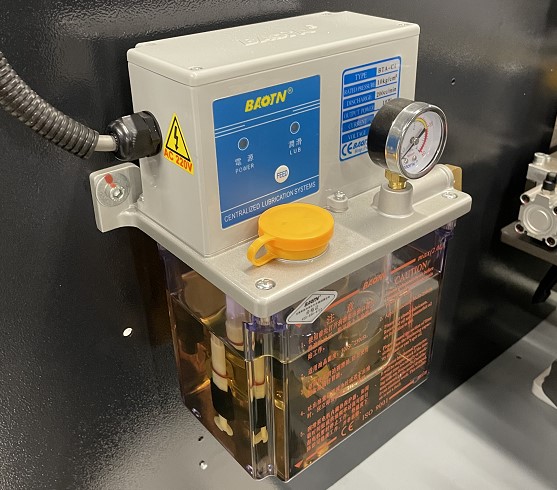

Автоматическая система смазки направляющих основных узлов станка:

• Узел предварительного фрезерования;
• Узел двухмоторной торцовки;
• Цепь конвейера.

Расположение на видном месте для визуального контроля уровня жидкости.

Регулировка частоты подачи смазочного материала на агрегаты.

• Линейная направляющая расположена под углом 45°.
• 2 пилы Ø 105 х 22 Z24; расположены под угом 5°.
• Автоматическая система смазки направляющих.
• Точный контроль осуществляется за счет установленного частотного преобразователя Delta.
• Защита от перегрузки двигателя. Это обеспечивает долгий срок службы станка.

Узел торцовки состоит из 2-х двигателей:

• Мощностью: 0,35 кВт;
• Частота: 200 Гц;
• Скоростью вращения: 12 000 об/мин.

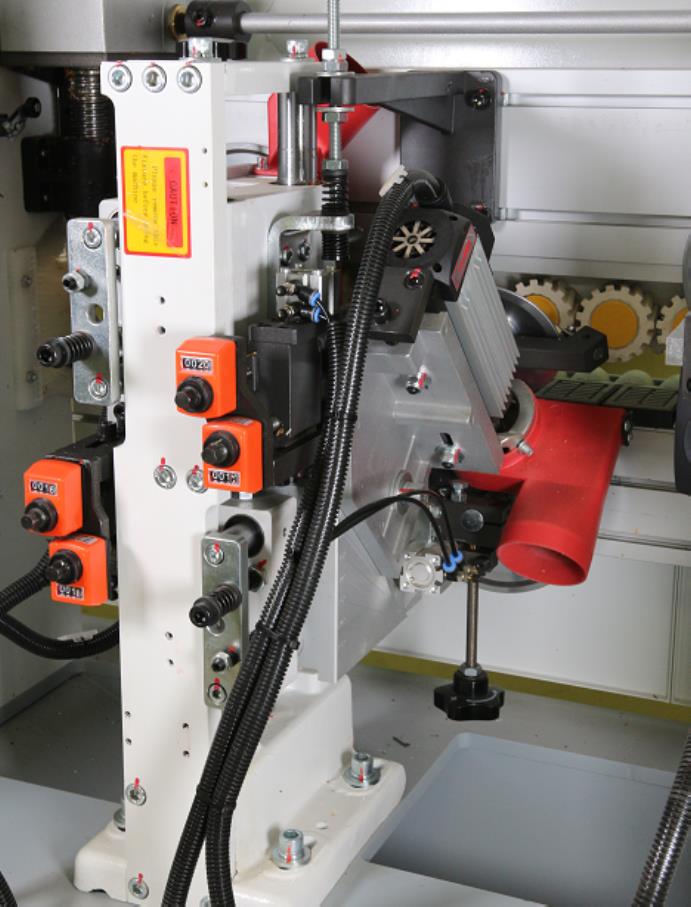

• Служит для предварительного (ЧИСТОВОГО) фрезерования верхних и нижних свесов заготовки.
• Технология Quick SET Автоматическая перенастройка узла на 2 толщины кромки.
• Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
• Экономия времени на перенастройку.
• Точность позиционирования заготовки за счет копиров большого диаметра Ø 180 мм по плоскости с верху и с низу, а также круглых конусных копиров Ø 120 мм в торец заготовки.
• На каждом двигателе установлены фрезы R2 Ø 69 х Ø 16 H13 Z6
• Оборудован системой аспирации

Узел фрезерования свесов с 2 двигателями:

• Мощностью: 0,5 кВт;
• Частота: 200 Гц;
• Скоростью вращения: 12 000 об/мин.

• Служит для финишного (ЧИСТОВОГО) фрезерования верхних и нижних свесов заготовки.
• Технология Quick SET Автоматическая перенастройка узла на 2 толщины кромки.
• Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
• Экономия времени на перенастройку.
• Точность позиционирования заготовки за счет копиров большого диаметра Ø 180 мм по плоскости с верху и с низу, а также круглых конусных копиров Ø 120 мм в торец заготовки.
• На каждом двигателе установлены фрезы R2 Ø 69 х Ø 16 H13 Z6
• Оборудован системой аспирации

Узел фрезерования свесов с 2 двигателями:

• Мощностью: 0,5 кВт;
• Частота: 200 Гц;
• Скоростью вращения: 12 000 об/мин.

• Узел предназначен для профильного фрезерования острых углов на передних и задних стыков кромки для достижения плавной радиусной дуги.
• Узел обкатки регулируется автоматически с помощью электро-датчика.
• Оснащен 4 фрезерными инструментами Ø 70 х Ø 16 R2 Z3.
• Макс. толщина заготовки: 42мм.
• Мин. длина заготовки: 200 мм.

Оснащен 2 двигателями:

• Мощность: 0,3 кВт;
• Частота: 200 Гц;
• Скорость вращения: 12 000 об/мин.

Движение за счет пневматических цилиндров.

• Технология Quick SET Автоматическая перенастройка узла на 2 толщины кромки.
• Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
• Экономия времени на перенастройку.
• Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
• Два двухсторонних ножа радиусом R2, с охлаждением, путем подачи сжатого воздуха непосредственно на сами ножи.
• Размеры ножа: 20 х 12 х 2 х R2H.
• Точность позиционирования заготовки за счет копиров большого диаметра Ø 180 мм по плоскости с верху и с низу, а также круглых конусных копиров Ø 120 мм в торец заготовки.
• Узел оборудован системой аспирации.

• Технология Quick SET Автоматическая активация с пульта в рабочее положение.
• Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
• Экономия времени на перенастройку.
• Предназначен для идеальной финишной обработки поверхности заготовки по плоскости.
• За счет двух четырехсторонних пластин с плоским сечением ножа, расположенных сверху и снизу заготовки, убирает остатки клея и подчищает от микро неровностей.
• Точность позиционирования заготовки за счет копиров по плоскости.

• Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.
• Обеспечение стабильной работы за счет подключения постоянного питания.
• Диаметр кругов Ø 180 х Ø 50
• Узел расположен в общей камере станка с защитной крышкой.

Оснащен 2 двигателями:

• Мощностью: 0,37 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1350 об/мин.

• В перегородках станка в зоне прохождения детали установлены щетки для очистки обработанной детали от пыли и частиц кромочного материала предыдущих узлов, который может попасть под копиры последующих узлов.
• В конце конвейера установлен принудительный обдув торца для получения идеально чистой заготовки на выходе.
• Подсветка внутренней зоны агрегатов станка.
• Удобство обслуживания и настройки агрегатов и отслеживания стабильной работы станка.
• Станок оборудован продуманной системой аспирации на основных узлах, которая эффективно убирает стружку из зоны обработки.
• Чистое пространство обеспечивает высокое качество обработки.
• 360° пылезащитная крышка станка предотвращает попадание пыли, обеспечивая более длительный срок службы, экономия труда и возможные затраты на техническое обслуживание.
• Звукопоглощающий материал на крышке корпуса.
• Безопасность и снижение звука работы станка.
• Принудительное воздушное охлаждение электро-шкафа с использованием вентилятора.
• Предотвращает перегрев электро-компонентов, а так же вероятность их сбоя и зависания.

• Главный выключатель для подачи питания.
• Переключатель позволяет оператору останавливать или запускать станок в любое время во время обработки, что обеспечивает макс. удобство при регулировке или тестировании станка.
• За счет светового индикатора, состояние станка всегда доступно оператору с любого места.

• Управление ПЛК, входное напряжение 380 В, 50 Гц (стандарт).
• Положение может быть точно рассчитано с помощью энкодера.
• Каждый рабочий узел управляется и защищается при помощи независимого частотного преобразователя с функцией торможения двигателя.
• Большинство используемых электрических компонентов на станке произведены международными брендами для достижения высокого качества и универсальности.
• Хорошая документация, каждый провод имеет уникальную метку с кодом, что обеспечивает максимальное удобство при устранении неполадок и онлайн-поддержки.

• Режим ожидания автоматически включается, когда станок останавливается на технологический перерыв (в соответствии с заданной настройкой времени) для экономии энергии. Только один клик, чтобы заново запустить производство.
• Выбор в один клик, быстрый запуск / остановка.

• В комплекте со станком поставляется эргономичный ящик с инструмент для наладки и обслуживания станка.
• В корпусе станка предусмотрен специальный отсек для хранения ЗИП и документации.

• Регулировка давления и точный контроль подачи воздуха Необходимое давление 7 бар.
• Состоит из резервуара с маслом для смазки системы масляным туманом, фильтра тонкой очистки.

• Разделяющая жидкость исключает налипание клея на поверхность панели. Находиться перед узлом предварительного фрезерования.
• Очищающая жидкость эффективно очищает поверхность обработанной кромки. Находиться перед полировкой.
• 2 форсунки одновременно наносят жидкость сверху и снизу заготовки.
• Регулировка подачи необходимого количества жидкости.

Улучшает качество обработанной детали и обладает антистатическим эффектом.

• Отдельно вынесен пульт управления с 7-дюймовым сенсорным дисплеем.
• Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
• Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
• Отображение процессов и диагностической информации.
• Оперативное решение проблем с помощью кода ошибок отображаемые на мониторе пульта управления.

Отчет о производстве включая количество и длину заготовок, доступна с первого взгляда.
