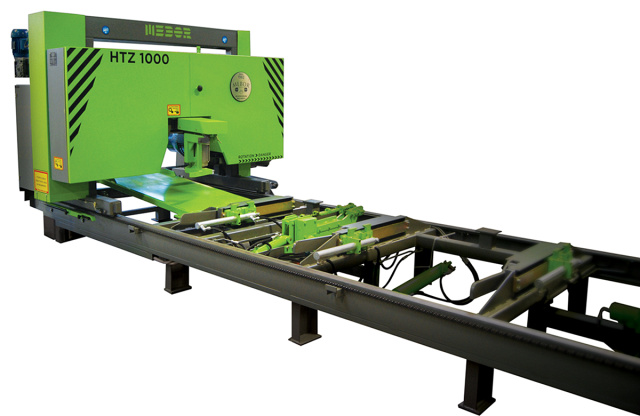

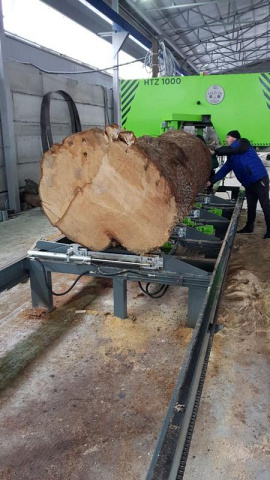

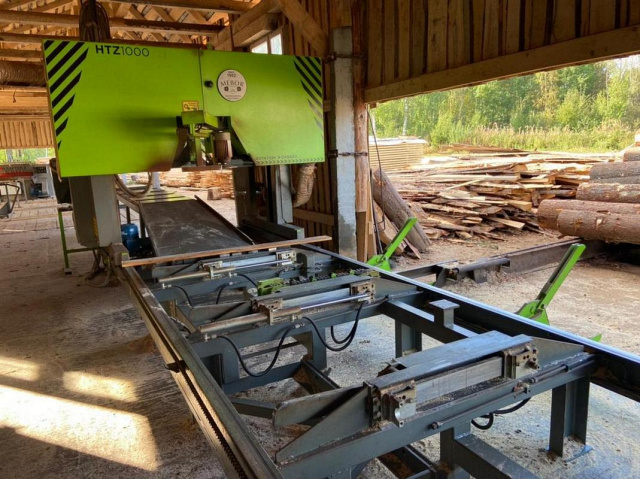

Широколенточная пилорама Mebor HTZ 1000

Код товара: ДО 108031

КАМИ - эксклюзивный представитель компании MEBOR в России
Подробнее

₸ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Словения

Производительность

3,5 м³/смена
Диаметр бревна

до 900 мм
Мощность

18,5; 22; 30 кВт
Вес

от 4500 кг

Преимущества

Точность получаемой доски 0,5 мм на 4 метра
Полностью автоматический режим работы
Литые шкивы из чугуна
Возможность встраивания в лесопильные линии
Европейские комплектующие
Мобильная версия

Назначение

Станок может использоваться на лесопильных производствах малой и средней мощности (15 - 30 м³ круглых бревен в смену) в качестве станка первого ряда для распиловки бревен с целью получения бруса, обрезной и необрезной доски экспортного качества.

Область применения

Станок специальным образом сконструирован для эффективного пиления бревен любых пород и качества, а особенно для твердолиственных и ценных пород древесины. Это достигается благодаря возможности индивидуального раскроя каждого бревна без предварительной подсортировки по диаметрам и породам на необходимые типоразмеры пиломатериалов. При этом качество получаемых пиломатериалов соответствует экспортным ГОСТам.

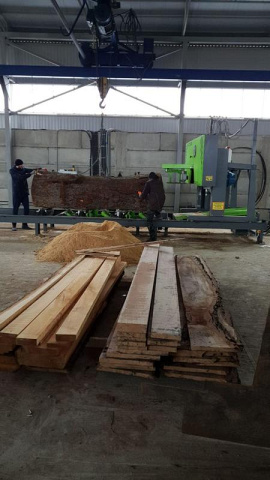

Получаемые изделия

Схема обработки

Конструктивные особенности

Тяжелая массивная станина

Литые шкивы

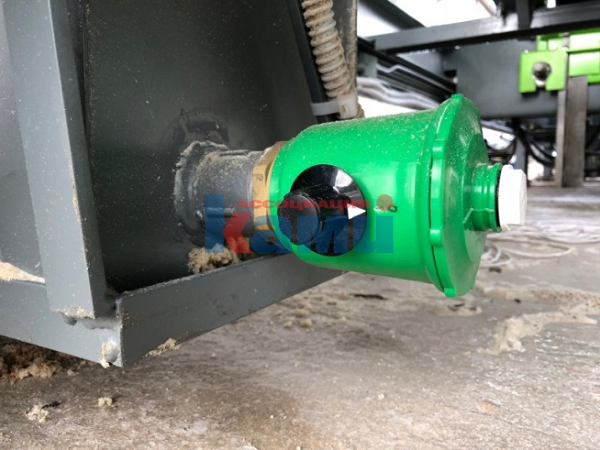

С возможностью визуального наблюдения за уровнем смазывающей жидкости в баке.

Скребками из меди.

С манометром установленная на пильном узле станка.

Ручное гидравлическое натяжение пилы

В одном или двух направлениях.

Благодаря этому скорость входа пилы в бревно выше.

С преобразователем частоты и потенциометром.

Движения пильного узла при обратном ходе.

Пильной рамки при обратном ходе.

Пилы из графита.

Станка влево-вправо при помощи гидравлики.

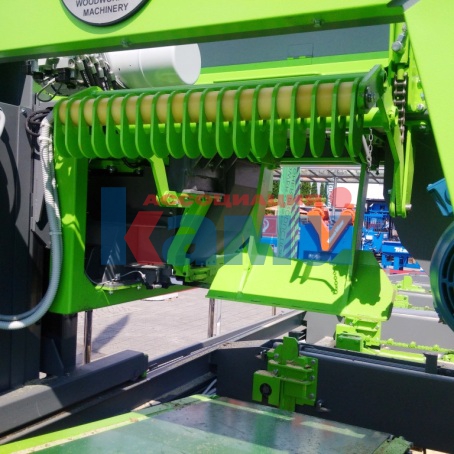

Установленная на пильной рамке для очистки бревна от коры, грязи и песка, что продлевает срок эксплуатации инструмента.

с бревна, установленное на пильной рамке.

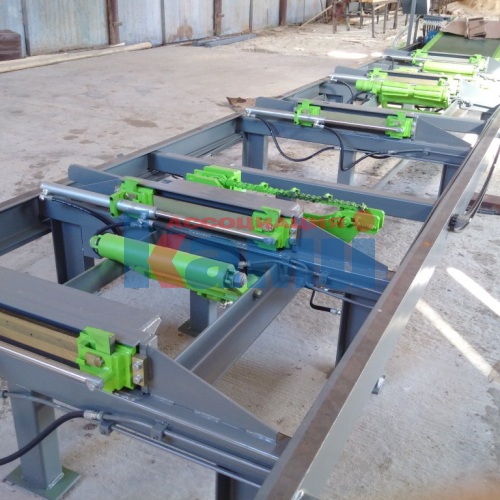

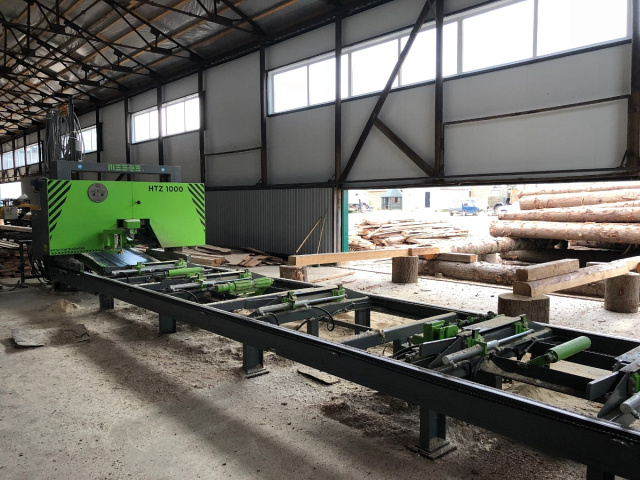

С рельсовыми путями, на ножках, позволяющий выполнять работу на удобной высоте и облегчающий удаление опилок из-под станка; быстрый и несложный монтаж на ровную бетонную поверхность; рельсы в виде 2xU образных профиля высотой 180 мм из стали повышенной прочности: основная длина рельсов 9 м, высота 540 мм – для распила бревна длиной до 5 м.

С электродвигателем мощностью 5,5 кВт.

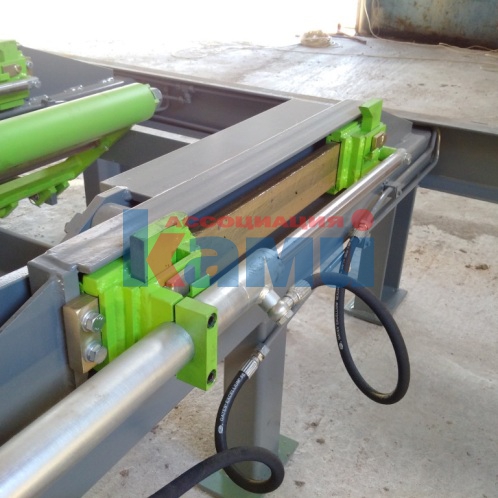

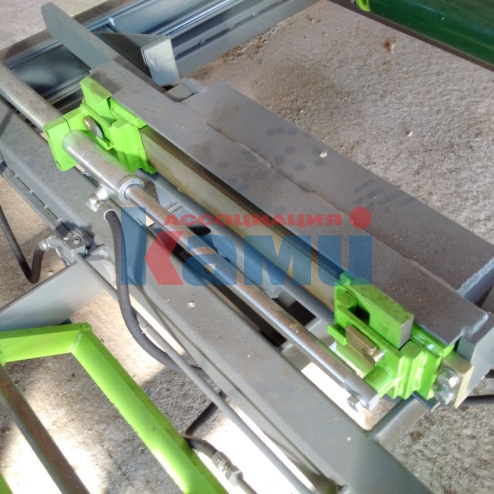

В виде крючков с самостоятельной настройкой под форму бревна. Минимальная толщина последней доски 25 мм.

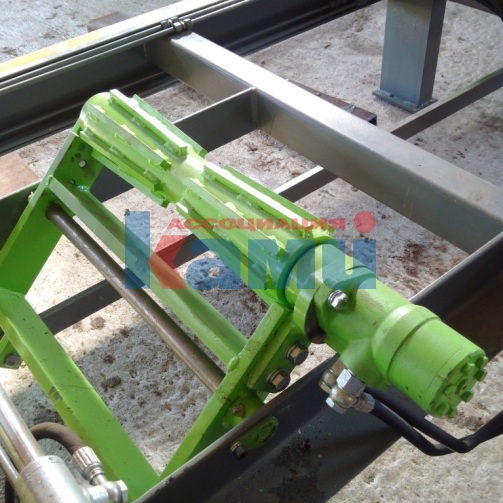

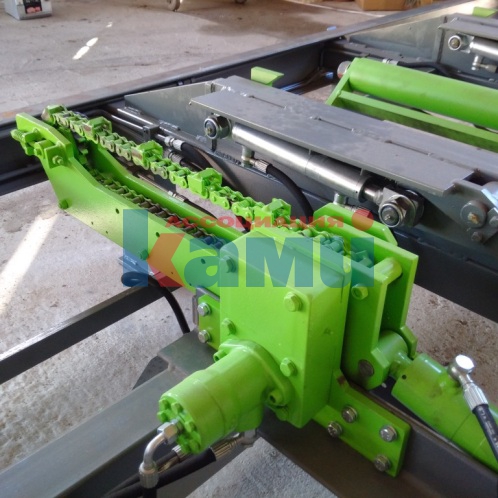

С гидромотором и редуктором для вращения бревна, цепь может вращаться в оба направления.

Поднимающихся на 90° относительно станины во время манипулирования и загрузки бревна.

Нагрузки главного электромотора.

Комплект основных запасных частей

ОПИСАНИЕ

Со стеллитовой напайкой в количестве - 1 шт.

В количестве - 2 шт.

Все необходимые кабели с захватами

Готовой продукции составляет до 70 - 80%.

0,5 мм на 4 метра длины бревна.

Материал шкивов - чугун-литьё

Толщина пропила 2,4 мм

Система МЕБОР – автоматическая система распила

Автоматизированный распил;
Автоматическое удаление досок;
Точное электронное измерение толщины досок;
Запоминание размеров досок;
Система расчета толщины для лучшего использования и автоматического распила бревна;
Запоминание программ распила – комбинации размеров; более быстрое программирование распила и большая производительность;
Отображение рабочих часов.

Сенсоры, отслеживающие положение гидравлических упоров-угольников, цепных кантователей, роликов для продольного перемещения бревна, для предотвращения повреждения станкa во время их работы;

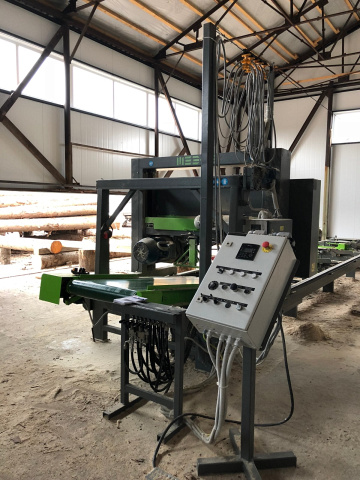

Выносной командный пульт управления для полного управления станком в начале станины станка – благодаря чему на станке может работать один человек, доски удаляются автоматически;
Исключительно качественные и надежные европейские комплектующие;
Высокое качество производственного процесса; изготовление деталей станка на ЧПУ станках MAZAK (Япония); предварительная пескоструйная обработка всех окрашиваемых и свариваемых деталей.

Стандартная комплектация

Подшипниками SKF (Швеция)

Подшипниками в корпусах SNR

Приводными цепями IWIS

Электрическими компонентами SCHNEIDER ELECTRIC (Германия)

Двигателями LENZE И WEG (Германия)

Редукторами LENZE (Германия) и BONFIGLIONI (Италия)

Системой электроники UNITRONICS PLC

Гидравлическими станциями CASAPPA

Гидравлическими клапанами POCLAIN

Инверторами и сервоприводами от поставщика CONTROLTECHNIKA (Англия)

Лакокрасочное покрытие TEKNOS

Дополнительная комплектация

Автоматическое сохранение ровного направления досок, во время выталкивания из станкa.

Автоматическое устройство для направления досок

С ящиком для хранения отходов на пильном узле станка.

Для крепления конусных бревен, для увеличения полезного выхода.

С гидромотором и редуктором, цепь которого может вращаться в оба направления.

Дополнительное поворотное устройство-кантователь

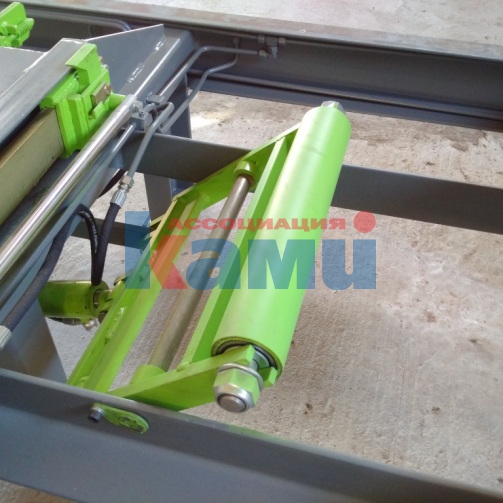

Устанавливаются на подъемные платформы рядом с зажимами для перемещения бревна вдоль станины вперед/назад:

Комплект из 1 приводного и 2-х неприводных роликов.

Дополнительно:

Гидравлический приводной ролик;
Неприводной ролик.

С 2-мя гидравлическими цилиндрами и 4-мя вилами на станине станка.

На станине станка для автоматического удаления отпиленных досок. Дополнительно может быть оснащен гидроцилиндром для подстройки по высоте сталкиваемой отпиленной доски.

Автоматическое гидравлическое натяжение ленточного полотна с кнопки с пульта оператора;
Автоматическое гидравлическое подведение окорочной фрезы (дебаркера) к бревну и от него при помощи джойстика с пульта оператора.

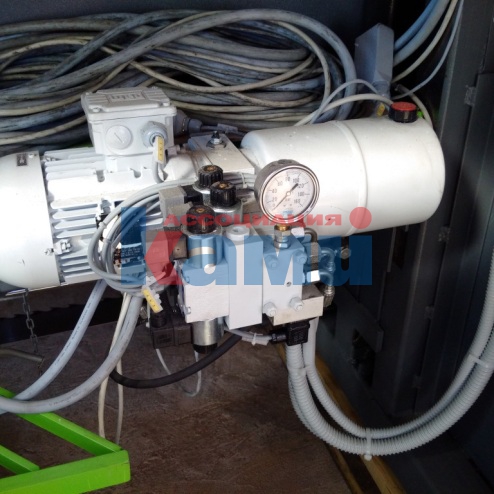

Автоматический гидравлический агрегат на пильном узле

Подогрев гидравлического бака на станине станка

Подача очищающей жидкости на пилу в комплекте с баком для жидкости

Подогрев электрошкафа

Платформа с не приводным роликом на станине станка для удаления отпиленных досок

Увеличение мощности основного двигателя до 22 кВт

Увеличение мощности основного двигателя до 30 кВт

Карта продаж станков и линий MEBOR

Модель

HTZ 1000

ДО 108031

Диаметр бревна, мм

до 900

Длина бревна (мин), мм

от 1000

Производительность, м³/смена

3,5

Мощность, кВт

18,5; 22; 30

Макс. ширина пропила, мм

850

Диаметр пильных шкивов

1020

Ширина пильных шкивов, мм

105

Ширина пильной ленты, мм

120 / 140

Длина пильной ленты, мм

~ 6200

Длина, мм

на заказ

Ширина, мм

на заказ

Высота, мм

на заказ

Ширина пильного узла

2600

Ширина рельсового пути

1770

Высота пильного узла, мм

1700

Высота пильного узла поднятого в самое высокое положение, мм

2600

Вес, кг

от 4500
