Бесцентрово-шлифовальынй станок UNIVEQ UCG-4015

Нет в наличии
Бесцентрово-шлифовальные станки UNIVEQ UCG-3015 NC

₸ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Китай

Частота вращения подающего круга

20 - 200 мм
Вес нетто

2800 кг
Угол поворота подающего круга

+3 ⁓ -1 °
Диаметр шлифуемой заготовки (со стандартным люнетом)

1 - 40 мм
Наличие ЧПУ

нет

Преимущества

Станина из чугуна марки FC-30
Высокая точность и производительность
Шероховатость 0,32 Ra
Обработка деталей с конусом менее 1:20

Назначение

Бесцентровым шлифованием * на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью.

Бесцентровым врезным шлифованием обрабатывают:

детали с цилиндрической формой;
конической формой;
сферической и фасонной поверхностями;
ступенчатые валики;
заготовки для концевого режущего инструмента;
детали с разобщенными поверхностями.

При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск.

* Во время обработки ось вращения детали по факту находится выше обоих абразивных кругов, поэтому данную технологию называют бесцентровой.

Заготовка размещается между двумя вращающимися абразивными кругами, а нижняя её часть опирается на специальный поддерживающий нож.

Один круг - направляющий вращается вокруг своей оси достаточно медленно (скорость - около 10-20 м/мин).
Другой круг - обрабатывающий - очень быстро (порядка 30-40 м/мин).

Область применения

Бесцентровые шлифовальные станки эффективно применяют при обработке цилиндрических деталей малого и среднего диаметров без ограничения длины, либо тонкостенных цилиндрических деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.).

Так же станки подходят для обработки конических деталей с конусом менее 1:20. В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки.

Получаемые изделия

Схемы обработки

Горизонтальное шлифование поверхности

Вертикальное шлифование поверхности

Конструктивные особенности

Разработана с учетом максимальной жесткости и виброустойчивости. Станина изготавливается из высококачественного чугуна марки FC-30, проходит термообработку и выдержку для снятия внутренних напряжений перед механической обработкой.

Установлен на гидродинамических подшипниках с обеспечение подачи масла под высоким давлением. За счет подачи масла под давлением на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя.

Установлен на подшипниках скольжения. Регулировка скорости вращения круга осуществляется бесступенчато. Опционально станок можно укомплектовать оснасткой для врезного шлифования.

Комплектация

Стандартная

Шлифовальный круг + фланец (установлен на станке)

Ведущий круг + фланец (установлен на станке)

Съемник круга

Крюк для подъема / опускания шлиф. круга

Суппорт для сквозного шлифования + опорный нож

Алмазный инструмент для правки круга

Желоба для загрузки и выгрузки заготовок, 2 шт.

Стандартная система охлаждения с помпой

Защита от брызг СОЖ

Гидравлическая станция

Освещение рабочей зоны

Набор инструмента для наладки станка

Набор ЗИП

Инструкция по эксплуатации станка

Проверочный сертификат

Упаковочный лист

Преимущества бесцентрового шлифования

возможность шлифования деталей очень малого диаметра и большой длины, а также деталей, не имеющих центровых отверстий;
шлифование деталей с большими подачами, благодаря большой жесткости станков и наличия опоры по всей длине, подвергающейся давлению шлифовального круга;
простота обслуживания станков, не требующая рабочих высокой квалификации;
простота встраивания в автоматические линии. Погрешности, получающиеся от неточности подачи круга или от его износа, в два раза меньше, чем на центровых станках, так как они относятся не к радиусу, а к диаметру детали.

Во время бесцентровой шлифовки на станке UNIVEQ заготовка механически не зажата, поэтому она не нуждается в углублениях, направляющих или шпиндельных головках на концах.

Вместо этого заготовка поддерживается в шлифовальном станке по ее собственному внешнему диаметру опорным ножом и ведущим кругом. Заготовка вращается между высокоскоростным шлифовальным кругом и более медленным (ведущим) колесом регулирования скорости с меньшим диаметром.

Модель

UCG-4015

Диаметр шлифуемой заготовки при проходном шлифовании, мм

5 - 50

Диаметр шлифуемой заготовки при врезном шлифовании, мм

7 - 50

Макс. длина обработки для врезного шлифования, мм

120

Общая мощность, кВт

13,78

Тип шлифования

Бесцентровое шлифование

Мощность двигателя подающего круга, кВт

Диаметр шлифуемой заготовки (со стандартным люнетом), мм

1 - 40

Угол наклона ведущего круга, °

+5°⁓ -2°

Микро-регулировка подачи ведущего круга за оборот маховика, мм

0,002

Расстояние от оси шлиф. круга и оси ведущего круга до подошвы люнета, мм

220

Наличие ЧПУ

нет

Размер шлифовального круга (D x d x B), мм

400 x 150 x 203

Частота вращения шлифовального круга, об/мин

1668

Мощность электродвигателя шлифовального круга, кВт

5,5

Мощность электродвигателя подающего круга, кВт

Круглость, мм

0,002

Постоянство диаметра шлифования (цилиндричность), мм

0,002 мм при проходном / 0,003 мм при врезном

Шероховатость, мм

Ra 0,32

Размер подающего круга (D x d x B), мм

300 x 150 x 127

Частота вращения подающего круга, мм

20 - 200

Угол поворота подающего круга, °

+3 ⁓ -1

Длина, мм

1920

Ширина, мм

1681

Высота, мм

1479

Вес нетто, кг

2800

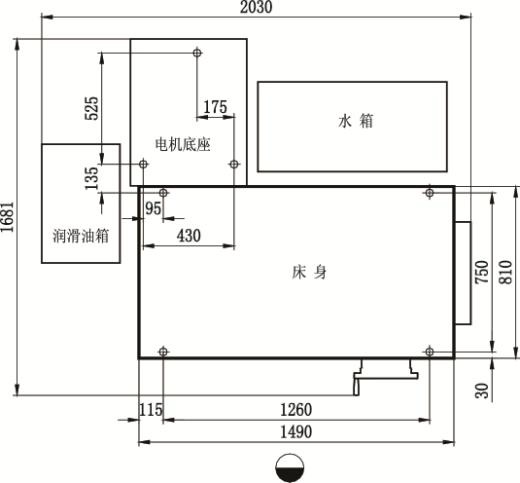

ГАБАРИТНЫЕ РАЗМЕРЫ:
