Шипорезный станок для ящичного шипа OMEC F9

₸ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Италия

Длина заготовки

600 - 2500 мм
Ширина заготовки

60 - 259 мм
Высота шипа

15 - 50 мм
Мощность двигателя

10,5 кВт

Преимущества

Полностью автоматизированный процесс обработки
Каждая заготовка обрабатывается отдельно
Фиксация заготовок происходит автоматически в начале каждого цикла обработки
Удобно расположенная панель PLC управления
Легкость управления, простота регулировки
Автоматическая подача инструмента

Назначение

Шипорезный станок OMEC F9 предназначен для фрезерования параллельных прямых шипов и пазов в угловых соединениях дверных рам. Станок снабжен узлом фрезерования, двумя узлами торцевания под углом 45º, узлом сверления.

Область применения

Применяется в серийном дверном и оконном производстве.

Получаемые изделия

Схемы обработки

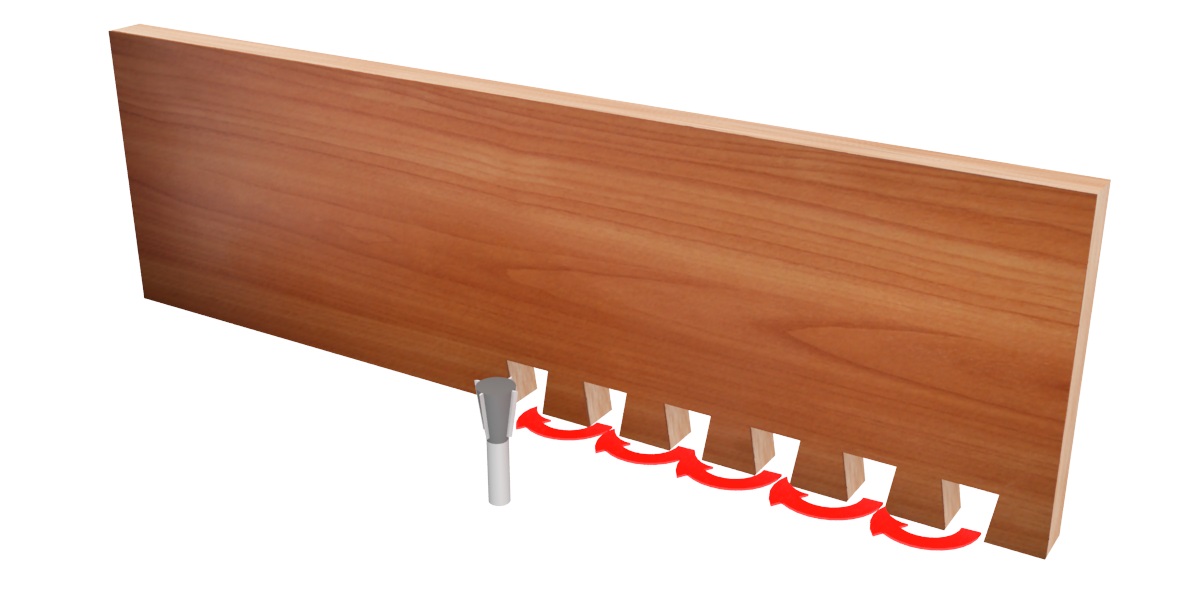

Ласточкин хвост

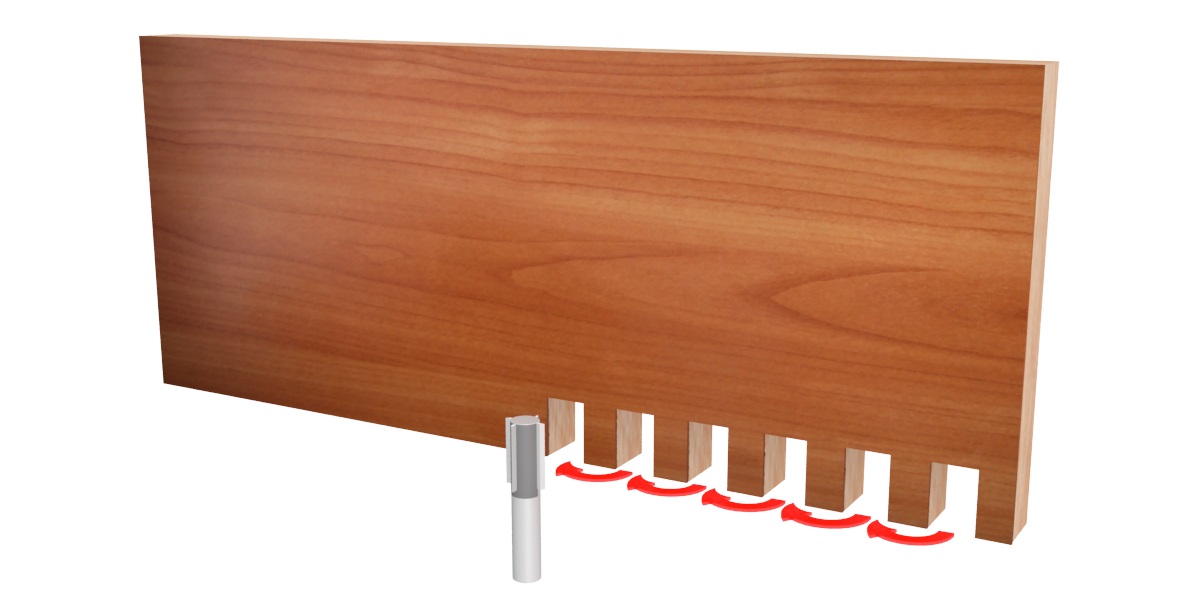

Прямая фреза

Конструктивные особенности

Станок оснащен ЧПУ системой управления. С дисплея с функцией Touch Skrin оператор задает все параметры изделия и шипа, контроль выполняется по специальному цифровому счетчику.

Станок укомплектован сверлильным узлом, цикл работы узла настроен таким образом, что одно отверстие сверлиться при обработке заготовок с одним шипом, 2 отверстия сверлятся при обработке заготовок с 2 и 3 шипами.

Пильные узлы, расположенные под углом в 45 град и имеющие возможность поворота на 90 градусов позволяют производить бесскольный запил, что обеспечивает идеальное прилегание заготовок и устойчивость рамочной конструкции.

Модель

Частота вращения, об/мин

5600

Длина заготовки, мм

600 - 2500

Ширина заготовки, мм

60 - 259

Толщина заготовки, мм

15 - 50

Фрезерный шпиндель, шт.

Количество шпинделей, шт.

Частота вращения пилы, об/мин

2800

Пильные агрегаты, шт.

Высота шипа, мм

15 - 50

Мощность двигателя, кВт

10,5

Длина, мм

1500

Ширина, мм

1600

Высота, мм

1500

Вес, кг

750
