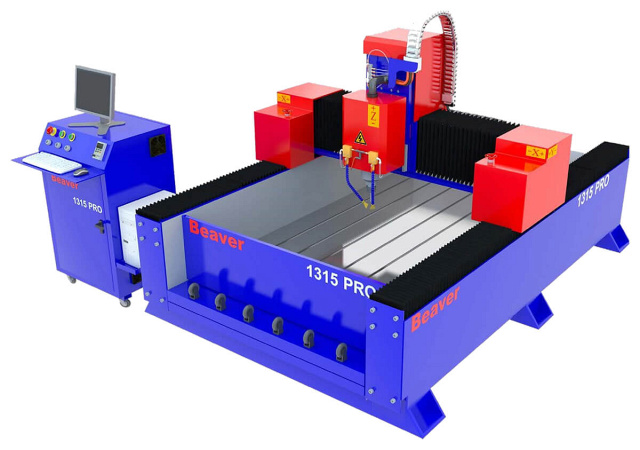

Фрезерный станок с ЧПУ Beaver STONE 1315 PRO

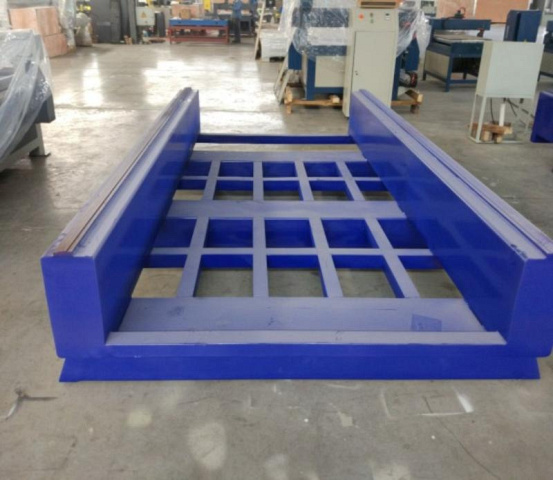

Жесткая сварная станина изготовлена из стальных труб прямоугольного сечения толщиной 10 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе.

Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ.

Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

Обеспечивается надежный механический зажим обрабатываемых заготовок.

Рабочий стол дополнительно покрыт упрочненным капролоном, а также по бокам обшит листами из нержавейки для защиты рабочего пространства от брызг и пыли, образующихся в процессе обработки.

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х и Y.

Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Сечение направляющих - 25

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине.

Косозубое зацепление не имеет зоны однопарного зацепления.

В прямозубой передаче нагрузки на зубья прикладывается мгновенно.

Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев.

Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

Предназначена для периодического смазывания всех подшипников в направляющих в целях увеличения срока службы станка.

Для управления работой станка установлена система ЧПУ в комплекте с контроллером, кабелем и платой управления WEIHONG (NC-STUDIO). Система широко известна для многих пользователей по всему миру, проста и удобна в эксплуатации и хорошо себя зарекомендовала на станках с ручной сменой. Программное обеспечение NC-Studio установленное на компьютер при помощи контроллера визуализирует и обеспечивает автоматический контроль высокосортной обработки. Система использует стандартные G-коды.

Система охлаждения станка состоит из 2-х водяных насосов:

• Один насос охлаждает шпиндель и работает в замкнутом цикле;
• Второй насос охлаждает инструмент.

Оба насоса входят в комплект станка.

Высокая частота вращения (24 000 об/мин) и достаточная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из камня, а также ДСП, МДФ, пластика, акрила и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции.

Охлаждение шпинделя осуществляется за счет внутреннего контура, проходящего через шпиндель. Охлаждение инструмента осуществляется за счет внешних гибких шлангов.

Тип цанги - ER25

Диаметр хвостовика: 4, 6, 8, 10, 12

Установленные на каждом узле для перемещения по всем осям. За счет интегрированных энкодеров обеспечивается точное позиционирование портала и шпинделя в соответствии с заданной программой. Крутящий момент от электродвигателей на ведущие шестерни, а также на ШВП передаётся посредством ременных редуктора, которые в свою очередь, обеспечивают необходимый коэффициент редукции и необходимое усилие.

Измеряет кривизну поверхности, что позволяет белее точно гравировать текст на камне.

Включает в себя:

• набор алмазных фрез;
• набор цанг ER-25 для крепления алмазных фрез;
• набор гаечных ключей и шестигранников;
• набор зажимных струбцин;
• запасные ремни для шаговых двигателей.
