Фрезерные станки с ЧПУ Beaver. Серия AVTP
Код(ы)
товара: ЧП 167467, ЧП 201665, ЧП 181728, ЧП 181730
Зона обработки, мм:
X - 1220 - 2080, Y - 2440 - 4100, Z - 300
Шпиндель: 9 - 9,6 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: полуавтоматическая
Вес: 1450 - 2250 кг
Преимущества
- Система управления NC-Studio позволяет создать библиотеку инструмента
Модель

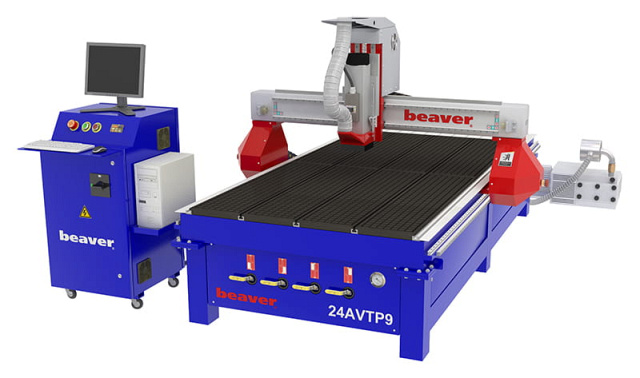

24AVTP9
ЧП 167467

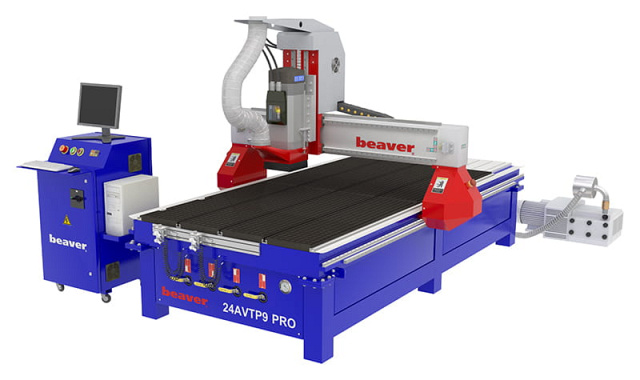

24AVTP9 PRO
ЧП 201665

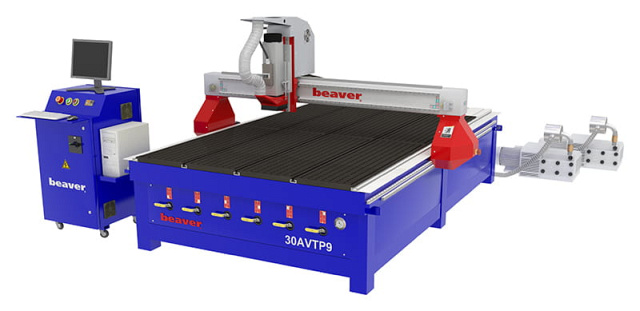

30AVTP9
ЧП 181728
40AVTP9
ЧП 181730
Размеры вакуумного стола, мм
1220 x 2440
1220 x 2440
2080 x 3000
2080 x 4000
Размер зоны обработки, мм
1220 x 2440
1220 x 2440
2080 x 3100
2080 x 4100
Перемещение по оси Z, мм
300*
300
300
300
Тип рабочего стола
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Мощность шпинделя, кВт
9
9,5
9
9
Частота вращения шпинделя, об/мин
0 - 24 000
0 - 24 000
0 - 24 000
0 - 24 000
Тип охлаждения шпинделя
Воздушное
Воздушное
Воздушное
Воздушное
Тип инструментального патрона
ISO 30
HSK-63
ISO 30
ISO 30
Тип цанги
ER32
ER40
ER32
ER32
Макс. посадочный диаметр инструмента, мм
20
26
20
20
Тип смены инструмента
Полуавтоматическая
Полуавтоматическая
Полуавтоматическая
Полуавтоматическая
Тип передачи по осям X, Y
Косозубая шестерня-рейка
Косозубая шестерня-рейка
Косозубая шестерня-рейка
Косозубая шестерня-рейка
Тип передачи по оси Z
ШВП
ШВП
ШВП
ШВП
Скорость рабочего хода, м/мин
0 - 15*
0 - 15*
0 - 15*
0 - 15*
Скорость холостого хода, м/мин
0 - 25
0 - 25
0 -25
0 - 25
Тип электродвигателей
Шаговые
Шаговые
Шаговые
Шаговые
Размеры рабочего стола, мм
1260 x 2500
1260 x 2500
2200 x 3300
2200 x 4300
Тип датчика калибровки инструмента
Автоматический
Автоматический
Автоматический
Автоматический
Система управления
NC studio
NC studio
NC studio
NC studio
Мощность вакуумного насоса, кВт
4
4
4 x 2 шт.
4 x 2 шт.
Производительность вакуумного насоса, м³/ч
160
160
160 x 2 шт.
160 x 2 шт.
Диаметр патрубка аспирации, мм
200
200
200
200
Рабочее давление в пневмосистеме, атм
8
8
8
8
Расход сжатого воздуха, л/мин
300
300
300
300
Напряжение, В
380
380
380
380
Частота тока, Гц
50
50
50
50
Общая установленная мощность, кВт
15,7
14,8
21,2
18,2
Длина, мм
3140
3140
3700
4700
Ширина, мм
2130
2130
2270
2270
Высота, мм
1250
1250
1750
1750
Вес, кг
1450
1450
2050
2250
* данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина фрезерования и т.д.
