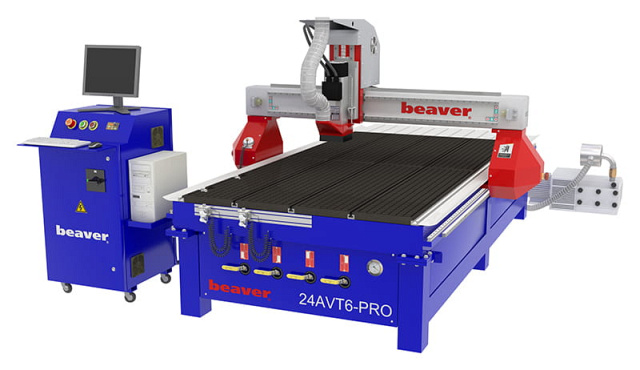

Фрезерные станки с ЧПУ Beaver. Серия AVT NEW
Код(ы)
товара: ЧП 142898, ЧП 167406, ЧП 167407, ЧП 181729
Зона обработки, мм:
X - 1220 - 2080, Y - 2440 - 4100, Z - 300
Шпиндель: 5,5 - 7 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: ручная
Вес: 1400 - 2200 кг
Преимущества
- Шпиндели с воздушным охлаждением
- Вакуумный насос в комплекте
Модель
24AVT5 NEW
ЧП 142898
24AVT6 PRO
ЧП 167406

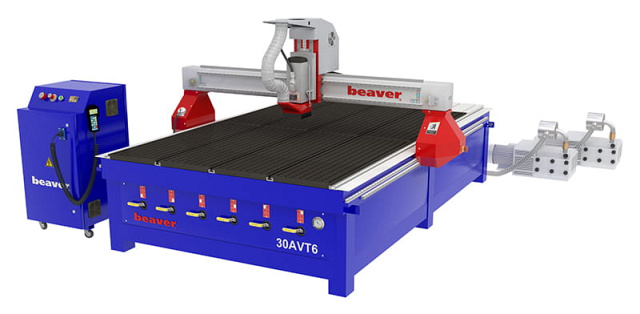

30AVT6
ЧП 167407

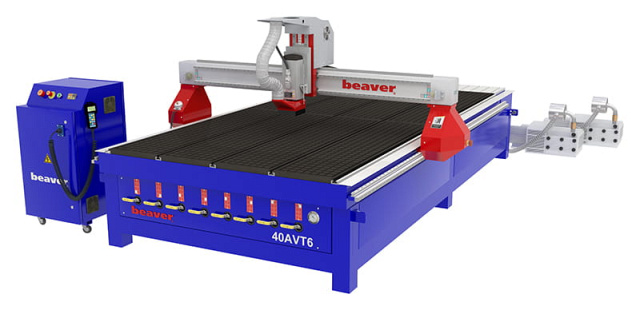

40AVT6
ЧП 181729
Размеры вакуумного стола, мм
1220 x 2440
1220 x 2440
2080 x 3000
2050 x 4000
Размер зоны обработки, мм
1220 x 2440
1220 x 2440
2080 x 3100
2080 x 4100
Перемещение по оси Z, мм
300*
300
300
300
Тип рабочего стола
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Мощность шпинделя, кВт
5,5
7
5,5
5,5
Частота вращения шпинделя, об/мин
0 - 18 000
0 - 24 000
0 - 18 000
0 - 18 000
Тип охлаждения шпинделя
Воздушное
Воздушное
Воздушное
Воздушное
Тип цанги
ER32
ER32
ER32
ER32
Макс. посадочный диаметр инструмента, мм
20
20
20
20
Тип смены инструмента
Ручная
Ручная
Ручная
Ручная

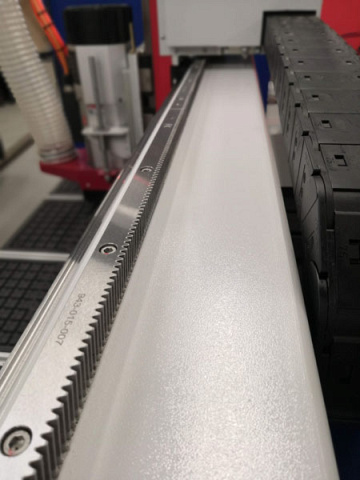

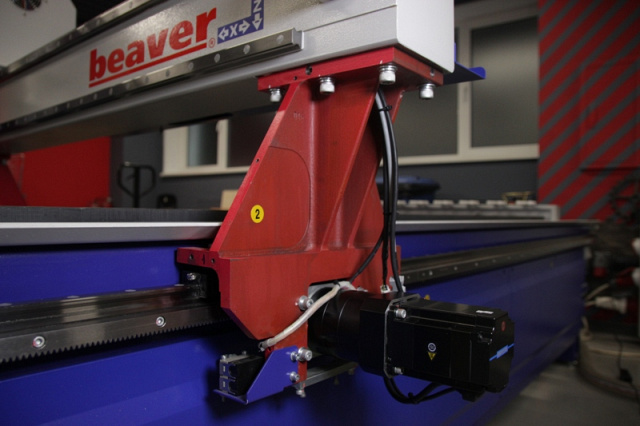

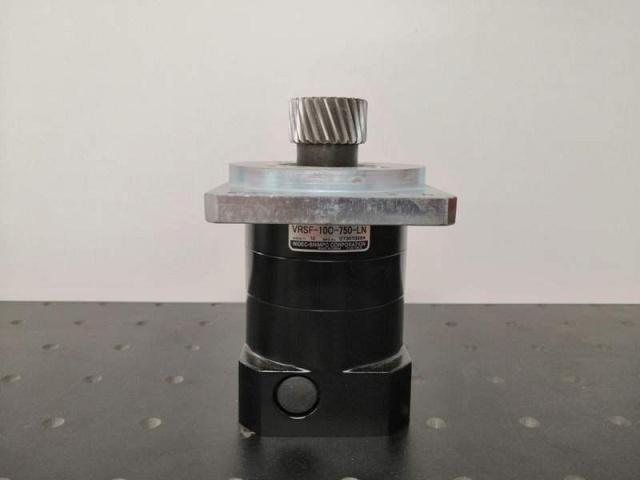

Тип передачи по осям X, Y
Косозубая шестерня-рейка
Косозубая шестерня-рейка
Косозубая шестерня-рейка
Косозубая шестерня-рейка

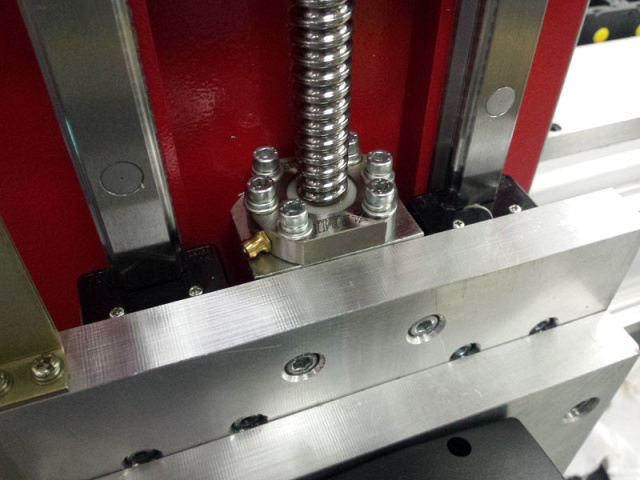

Тип передачи по оси Z
ШВП
ШВП
ШВП
ШВП
Скорость рабочего хода, м/мин
0 - 15**
0 - 15**
0 - 15**
0 - 15**
Скорость холостого хода, м/мин
0 - 25
0 – 25
0 – 25
0 – 25
Тип электродвигателей
Шаговые
Шаговые
Шаговые
Шаговые
Размеры рабочего стола, мм
1260 x 2500
1260 x 2500
2200 x 3300
2200 x 4300
Тип датчика калибровки инструмента
Ручной
Ручной
Ручной
Ручной

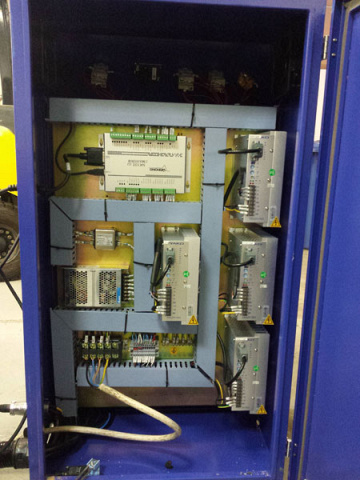

Система управления
NK105
NC studio
NK105
NK105
Мощность вакуумного насоса, кВт
4
4
4 x 2 шт.
4 x 2 шт.
Производительность вакуумного насоса, м³/ч
160
160
160 x 2 шт.
160 x 2 шт.

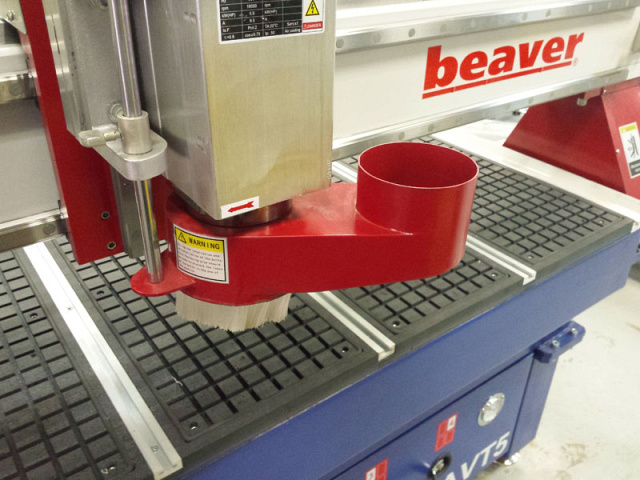

Диаметр патрубка аспирации, мм
200
200
200
200
Рабочее давление в пневмосистеме, атм
-
8
-
-
Расход сжатого воздуха, л/мин
-
200
-
-
Напряжение, В
380
380
380
380
Частота тока, Гц
50
50
50
50
Общая установленная мощность, кВт
12,4
13,9
17,7
15
Длина, мм
3140
3140
3700
4700
Ширина, мм
2130
2130
2270
2270
Высота, мм
1250
1250
1930
1930
Вес, кг
1400
1400
2000
2200
* опционально возможно изготовление станка с ходом по оси Z до 300 мм и более
** данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина фрезерования и т.д.
