Шпиндель: без наклона
Высота шпинделя: 150 мм
Каретка: нет
Мощность: 5,5 кВт
Вес: 480 кг
- Электродинамический тормоз шпинделя
- Электронная индикация высоты шпинделя
- Сменный шпиндель МК5 (под насадную Ø 32 мм и концевую фрезу в комплекте)
- Цанги в комплекте (под хвостовики Ø 8 / 10 / 12 мм)
- Копировальное устройство в комплекте
- Прижимное устройство для фрезерования в комплекте
Предназначен для выполнения разнообразных фрезерных работ по дереву, продольного фрезерования по направляющим линейкам, криволинейного фрезерования по шаблону и фрезерования концевым инструментом.
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.

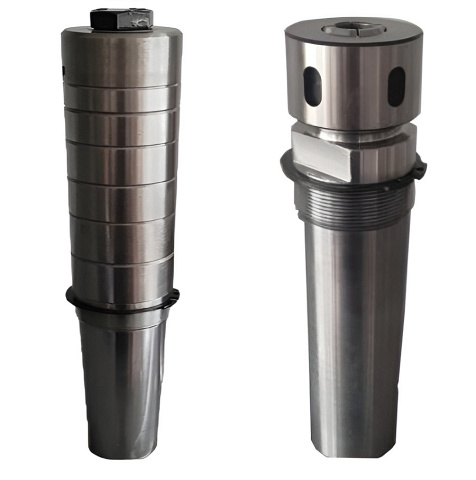

Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез. Позволяет в одном станке иметь шпиндели разных диаметров и работать концевым инструментом. Удобно, когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их.
В комплекте поставляется 2 шпинделя: Ø32 мм и для концевых фрез (с цангами под диаметры хвостовиков 8 / 10 / 12 мм).
Шпиндель МК5 имеет усиленную конструкцию. Предназначен для работы с тяжелыми фрезами при интенсивных условиях эксплуатации.
В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу.
Цанги под диаметры хвостовиков 8 / 10 / 12 мм входят в комплект поставки.
Ключ для съема шпинделя и ключ для зажима цанг поставляются также в комплекте со станком.
Кожух для фрез диаметром 270 мм. Имеет регулировку направляющих с помощью винтов.
Прижимное устройство входит в комплект поставки. Фиксирует заготовку в двух плоскостях: сверху к столу и сбоку к направляющим, что обеспечивает точность обработки и безопасность оператора.
На панели расположены: переключатель звезда/треугольник включения станка, аварийный выключатель, маховик подъема/опускания шпинделя, электронный счетчик положения шпинделя и рукоятка стопора шпинделя при смене инструмента.
Для точного позиционирования шпинделя по высоте станки оснащены электронным счетчиком. Это позволяет быстро настраивать вертикальное положение фрезы и сокращает время при повторных перенастройках.
Предназначено для работы по шаблону и входит в комплект поставки. Обеспечивает безопасность работы.
Сзади расположен аспирационный патрубок диаметром 120 мм.
Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим, что обеспечивает точность обработки и безопасность оператора.
Направляющие упоры: две деревянные направляющие общей длиной 1000 мм входят в комплект поставки и являются хорошей базой при обработке.
Имеет удобный доступ сбоку станка и дополнительно защищен от попадания пыли и грязи уплотнительной резинкой.
В станке используются надежные и проверенные электроком-поненты Siemens и Shneider Electric.
Привод шпинделя от мощного двигателя 5,5 кВт посредством клиноременной передачи.
Переключение скоростей осуществляется быстрой и удобной перестановкой ремня. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. 4 скорости вращения шпинделя: 4000, 6000, 8000, 10000 об/мин.

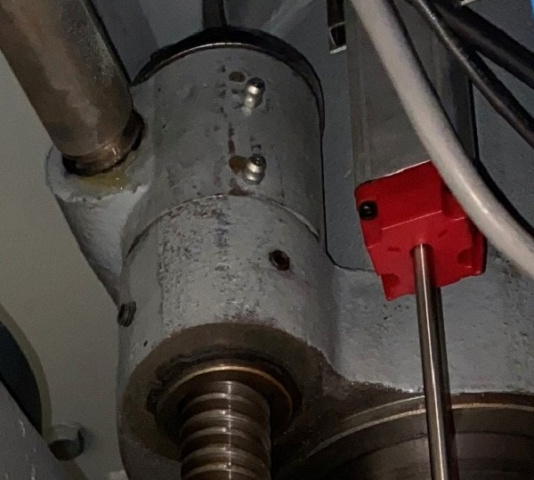

Червячный механизм подъема/опускания шпинделя снабжен масленками для смазки, что обеспечивает бесперебойную работу станка на всем периоде эксплуатации.
Массивный шпиндельный узел: пиноль шпинделя, а также массивные опоры крепления двигателя и шпинделя выполнены из чугуна, что гарантирует долгий срок службы главного узла станка.
Шпиндель жестко стопорится посредством рукоятки, удобно расположенной на передней части станка. Оператору не нужно постоянно открывать моторный отсек при смене фрез или замене шпинделя.
В комплекте со станком поставляется: ключ для съема шпинделя, ключ для зажима цанг, шприц для смазки, толкатель и набор ключей.

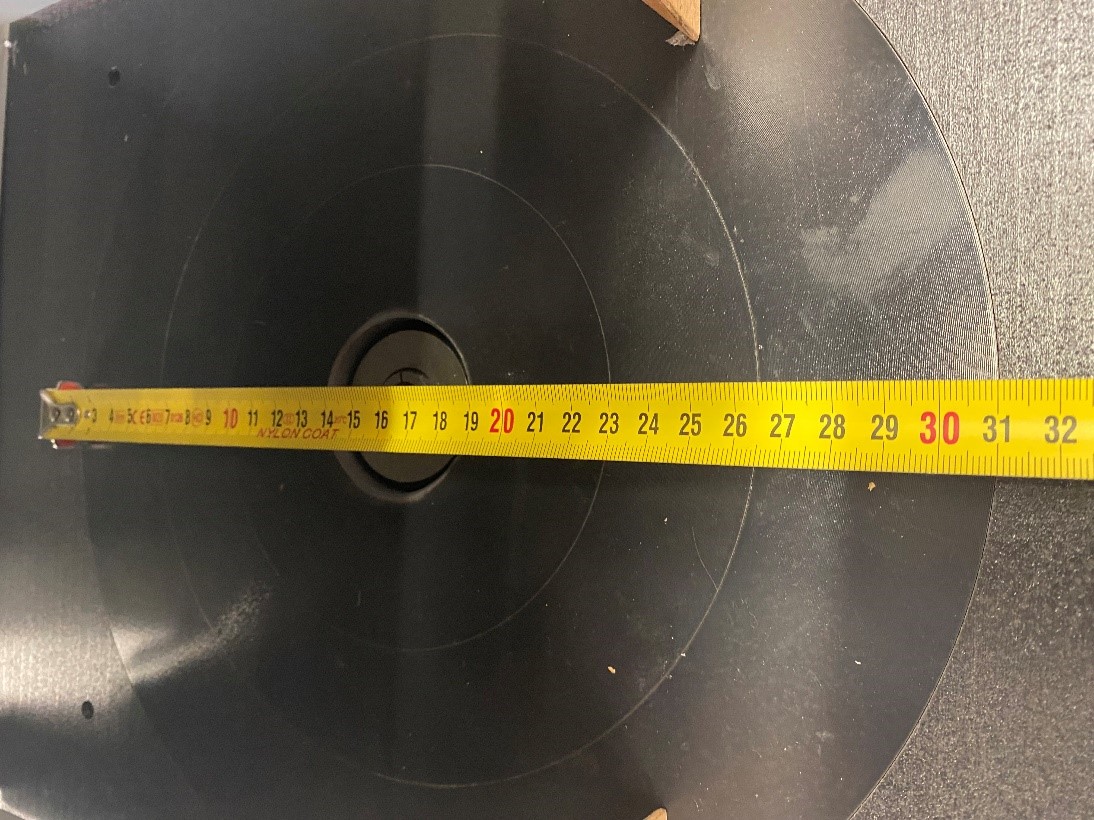

Диаметр отверстия в столе – 310 мм. Это позволяет опускать в стол инструмент большого диаметра.
Набор колец под диаметры: Ø 140, Ø 214 и Ø 310 мм.
Диаметр отверстия в столе – 310 мм. Это позволяет опускать в стол инструмент большого диаметра.
Набор колец под диаметры: Ø 140, Ø 214 и Ø 310 мм.
В столе предусмотрены 4 отверстия для установки автоподатчика. Электрошкаф оснащен отдельной розеткой с вилкой для подключения автоподатчика.
В станке предусмотрено 2 выхода под аспирацию Ø 120 мм. Нижний аспирационный патрубок расположен под столом, для более эффективного удаления стружки из шпиндельной чаши. Верхний патрубок находится в защитном кожухе шпинделя.
