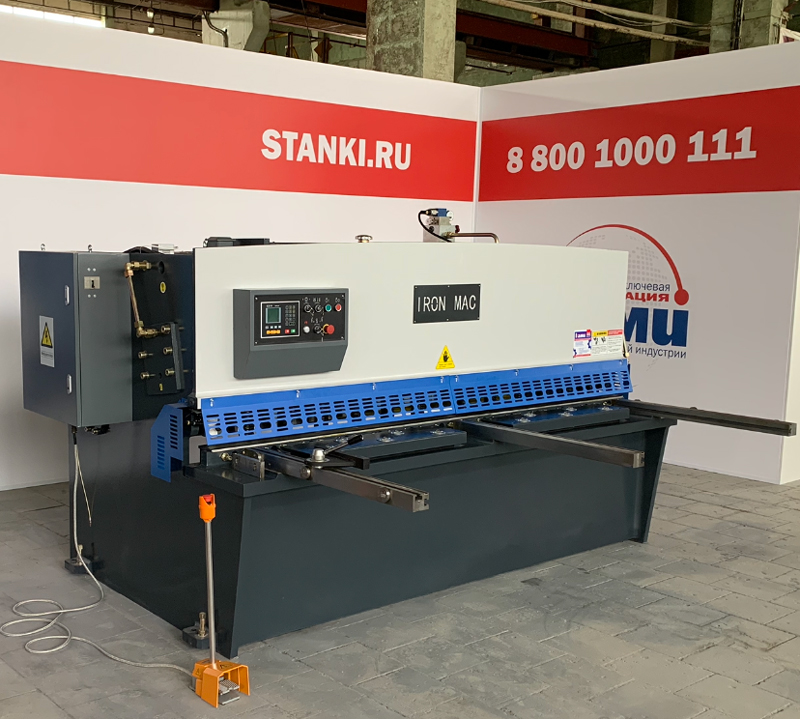

Гидравлические гильотинные ножницы IRONMAC SB-K 10x3200

Гидравлические гильотинные ножницы IRONMAC SB-K 10x3200

Код товара: ЛО 406892

По программе лизинга от партнеров КАМИ
Узнать больше

Китай

Другие модели:

< SB-K 4x2500 SB-K 6x2500

Номинальная толщина материала

10 мм
Макс. длина разрезаемого листа

3200 мм
Мощность главного двигателя

11 кВт
Вес

7000 кг

Преимущества

Идеальное решение для серийного производства.
Контроллер ESTUN E21 (40 программ по 25 резов в каждой).
Перемещение заднего упора посредством ШВП.
Быстрая регулировка зазора между ножами.

Назначение

Серия SB-K включает несколько типоразмеров: шириной 2500, 3200, 4000 и 6000 мм при резке листа толщиной до 30 мм.

Сварная конструкция рамы ножниц, прошедшая термическую обработку для снятия напряжений, имеет высокую жесткость и стабильность показателей.

Гидравлический привод ножниц и закаленные режущие ножи обеспечивают стабильный качественный рез.

Особенность конструкции этой серии гильотинных ножниц в том, что верхняя балка при совершении реза движется не по прямолинейной траектории, а по дуге (принцип качающейся балки), что по замыслу конструкторов должно обеспечивать высокую точность реза металла, которую в прямолинейных направляющих соблюсти гораздо труднее.

Область применения

Основное назначение механической гильотины - рубка листового металла (в т.ч. нержавеющей стали) на заготовительном производстве толщиной 6 - 16 мм. Более точный рез, получаемый благодаря конструктивным особенностям серии SB-K, вызывает интерес к данному станку со стороны производителей пищевого оборудования и сельхоз машиностроителей, например, из птицеводства или молочного животноводства.

В этих сферах для выполнения технологических процессов необходимо высококачественного оборудования из жестких и(или) нержавеющих материалов. Но это не означает, что и в других отраслях нет спроса на ножницы.

Оборудование для содержания птицы (клеточная батарея и инкубатор)

Холодильники, печи, разделочные столы для пищевого производства и общепита

Получаемые изделия

Резка металла для нужд транспортного машиностроения

Конструктивные особенности

Станок оснащен контроллером ESTUN E21S, позволяющим программировать точное положение заднего упора и количество резов при данном положении. Управление задним упором осуществляется, как в ручном, так и в автоматическом режимах.

Лазерный указатель линии реза, позволяет точно и удобно раскраивать лист по разметке.

Защита зоны резания обеспечивает защиту рук оператора.

Гидравлические прижимы листа имеют полиуретановое покрытие для предотвращения повреждения мягких материалов.

Надежная и высокопроизводительная гидравлическая система построена с применением клапанов Bosch-Rexroth (Германия), гидравлического насоса Sunny (США), уплотнителей NOK (Япония).

Механизм установки зазора между ножами, позволяет оперативно установить требуемый зазор для получения оптимальных режимов резания.

Кронштейны передней поддержки листа с T-пазом служат для поддержки длинных и тонких заготовок. Для рубки листов под углом гильотина оснащается транспортиром.

Комплектация

Дополнительная

Передний упор для резки под углом

Увеличенный передний рабочий стол (1500; 2000; 3000)

Запасные ножи

Ножи для резки нержавеющей стали, материал CR12MOV

Отличительные особенности

Благодаря жесткой цельносварной конструкции гильотин обеспечивается высокая точность и надежность оборудования в работе. Верхняя балка при совершении реза двигается по дуге (качающаяся балка), что обеспечивает высокую точность резки металла, которою гораздо труднее соблюсти в прямолинейных направляющих.

Одно из отличий от серии SB - в SB-K используется контроллер ESTUN E200, придающий дополнительный функционал станку;
Конструкция рамы ножниц - сварная, прошедшая термическую обработку, имеет высокую жесткость и стабильность показателей;
У гильотин серия SB-K гидравлический привод осуществляется на качающуюся режущую траверсу, возврат траверсы обеспечивается воздействием аккумулирующих азотных цилиндров, что обеспечивает устойчивую и надежную работу; под рабочим столом расположена компактная и надежная гидравлическая станция; гидравлический привод осуществлен на качающуюся режущую траверсу;
Лезвия ножей установленные особым образом для достижения одинакового зазора по всей длине резки и исключения заусенцев; быстрое регулирование значения зазора лезвий определяется по шкале и надежно фиксируется;
Задний упор перемещается двигателем и оснащен индикацией, его показатели точности и количества резов находятся на передней панели станка; опускание лезвия ножей можно быстро и удобно перевести в ждущий режим;
Имеется предварительный выбор режима единичных или непрерывных резов, а также предварительный выбор отрезаемого размера и скорости резки; передний стол с роликовыми опорами для избегания царапин на исходном листовом металле;
У гидравлических прижимов листа имеется полиуретановое покрытие, для избегания отпечатков прижимов на мягком материале; также имеется лампа подсветки реза для позиционирования отрезаемого материала по отбрасываемой тени;
Защитный экран рабочей зоны с электрическим размыкателем гарантирует безопасность работы на станке; возможно дополнительное оснащение лазерными и световыми защитными экранами;
Настройка длины резки для уменьшения длины рабочего хода и увеличения производительности;
Удобство в работе и современный дизайн, пониженная шумность и надёжная система безопасности, которая отвечает всем требованиям ISO — все это позволяет использовать ножницы этой серии во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.

Модель

SB-K 10x3200

ЛО 406892

ЦЕНА

15 831 490 KZT

Номинальная толщина материала, мм

Макс. длина разрезаемого листа, мм

3200

Ход заднего упора, мм

780

Угол наклона лезвий, °

1,30

Скорость, резов/мин

Мощность главного двигателя, кВт

Объем масляного бака, л

170

Длина, мм

3860

Ширина, мм

1800

Высота, мм

1700

Вес, кг

7000
