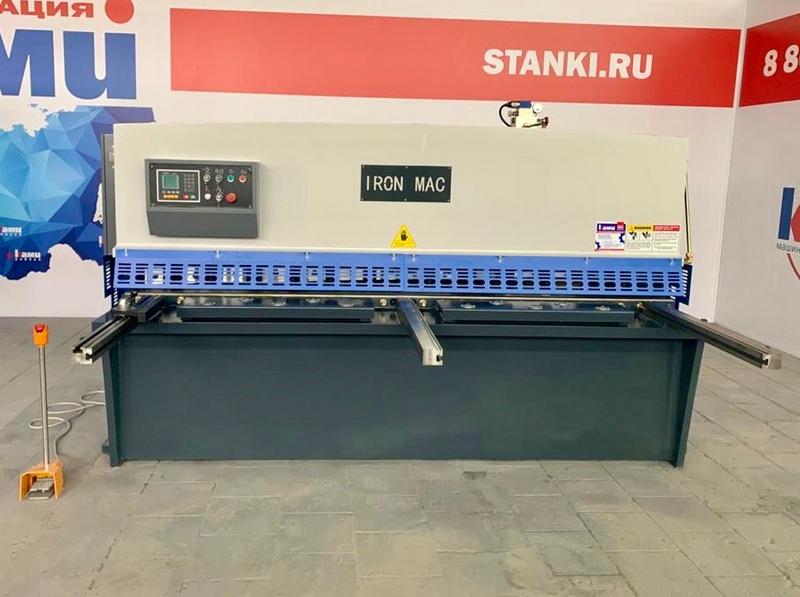

Гидравлические гильотинные ножницы IRONMAC SB-K 6x3200

Гидравлические гильотинные ножницы IRONMAC SB-K 6x3200

Код товара: ЛО 406888

По программе лизинга от партнеров КАМИ
Узнать больше

Китай

Другие модели:

< SB-K 4x2500 SB-K 6x2500

Номинальная толщина материала

6 мм
Макс. длина разрезаемого листа

3200 мм
Мощность главного двигателя

7,5 кВт
Вес

5300 кг

Преимущества

Идеальное решение для серийного производства.
Контроллер ESTUN E21 (40 программ по 25 резов в каждой).
Перемещение заднего упора посредством ШВП.
Быстрая регулировка зазора между ножами.

Назначение

Серия SB-K включает несколько типоразмеров: шириной 2500, 3200, 4000 и 6000 мм при резке листа толщиной до 30 мм.

Сварная конструкция рамы ножниц, прошедшая термическую обработку для снятия напряжений, имеет высокую жесткость и стабильность показателей.

Гидравлический привод ножниц и закаленные режущие ножи обеспечивают стабильный качественный рез.

Особенность конструкции этой серии гильотинных ножниц в том, что верхняя балка при совершении реза движется не по прямолинейной траектории, а по дуге (принцип качающейся балки), что по замыслу конструкторов должно обеспечивать высокую точность реза металла, которую в прямолинейных направляющих соблюсти гораздо труднее.

Область применения

Основное назначение механической гильотины - рубка листового металла (в т.ч. нержавеющей стали) на заготовительном производстве толщиной 6 - 16 мм. Более точный рез, получаемый благодаря конструктивным особенностям серии SB-K, вызывает интерес к данному станку со стороны производителей пищевого оборудования и сельхоз машиностроителей, например, из птицеводства или молочного животноводства.

В этих сферах для выполнения технологических процессов необходимо высококачественного оборудования из жестких и(или) нержавеющих материалов. Но это не означает, что и в других отраслях нет спроса на ножницы.

Оборудование для содержания птицы (клеточная батарея и инкубатор)

Холодильники, печи, разделочные столы для пищевого производства и общепита

Получаемые изделия

Резка металла для нужд транспортного машиностроения

Конструктивные особенности

Станок оснащен контроллером ESTUN E21S, позволяющим программировать точное положение заднего упора и количество резов при данном положении. Управление задним упором осуществляется, как в ручном, так и в автоматическом режимах.

Лазерный указатель линии реза, позволяет точно и удобно раскраивать лист по разметке.

Защита зоны резания обеспечивает защиту рук оператора.

Гидравлические прижимы листа имеют полиуретановое покрытие для предотвращения повреждения мягких материалов.

Надежная и высокопроизводительная гидравлическая система построена с применением клапанов Bosch-Rexroth (Германия), гидравлического насоса Sunny (США), уплотнителей NOK (Япония).

Механизм установки зазора между ножами, позволяет оперативно установить требуемый зазор для получения оптимальных режимов резания.

Кронштейны передней поддержки листа с T-пазом служат для поддержки длинных и тонких заготовок. Для рубки листов под углом гильотина оснащается транспортиром.

Комплектация

Дополнительная

Передний упор для резки под углом

Увеличенный передний рабочий стол (1500; 2000; 3000)

Запасные ножи

Ножи для резки нержавеющей стали, материал CR12MOV

Отличительные особенности

Благодаря жесткой цельносварной конструкции гильотин обеспечивается высокая точность и надежность оборудования в работе. Верхняя балка при совершении реза двигается по дуге (качающаяся балка), что обеспечивает высокую точность резки металла, которою гораздо труднее соблюсти в прямолинейных направляющих.

Одно из отличий от серии SB - в SB-K используется контроллер ESTUN E200, придающий дополнительный функционал станку;
Конструкция рамы ножниц - сварная, прошедшая термическую обработку, имеет высокую жесткость и стабильность показателей;
У гильотин серия SB-K гидравлический привод осуществляется на качающуюся режущую траверсу, возврат траверсы обеспечивается воздействием аккумулирующих азотных цилиндров, что обеспечивает устойчивую и надежную работу; под рабочим столом расположена компактная и надежная гидравлическая станция; гидравлический привод осуществлен на качающуюся режущую траверсу;
Лезвия ножей установленные особым образом для достижения одинакового зазора по всей длине резки и исключения заусенцев; быстрое регулирование значения зазора лезвий определяется по шкале и надежно фиксируется;
Задний упор перемещается двигателем и оснащен индикацией, его показатели точности и количества резов находятся на передней панели станка; опускание лезвия ножей можно быстро и удобно перевести в ждущий режим;
Имеется предварительный выбор режима единичных или непрерывных резов, а также предварительный выбор отрезаемого размера и скорости резки; передний стол с роликовыми опорами для избегания царапин на исходном листовом металле;
У гидравлических прижимов листа имеется полиуретановое покрытие, для избегания отпечатков прижимов на мягком материале; также имеется лампа подсветки реза для позиционирования отрезаемого материала по отбрасываемой тени;
Защитный экран рабочей зоны с электрическим размыкателем гарантирует безопасность работы на станке; возможно дополнительное оснащение лазерными и световыми защитными экранами;
Настройка длины резки для уменьшения длины рабочего хода и увеличения производительности;
Удобство в работе и современный дизайн, пониженная шумность и надёжная система безопасности, которая отвечает всем требованиям ISO — все это позволяет использовать ножницы этой серии во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.

Модель

SB-K 6x3200

ЛО 406888

ЦЕНА

10 043 146 KZT

Номинальная толщина материала, мм

Макс. длина разрезаемого листа, мм

3200

Ход заднего упора, мм

780

Угол наклона лезвий, °

1,30

Скорость, резов/мин

Мощность главного двигателя, кВт

7,5

Объем масляного бака, л

170

Длина, мм

3840

Ширина, мм

1710

Высота, мм

1620

Вес, кг

5300
