Толщина заготовки: 70 мм
Скорость подачи: 30 м/мин
Мощность: 23,5 кВт
Вес: 1040 кг
- Максимальный выход обрезной доски
- Высокое качество получаемых пиломатериалов
- Точные геометрические размеры получаемой доски
- Подача бесступенчатая
- Не требует сортировки пиломатериала по ширине за счет быстрого перемещения подвижной пилы
- Быстрота и удобство смены пил за счет консольного вала
- Простота в обслуживании
- Без проблем можно эксплуатировать станок в неотапливаемых помещения и при низких температурах

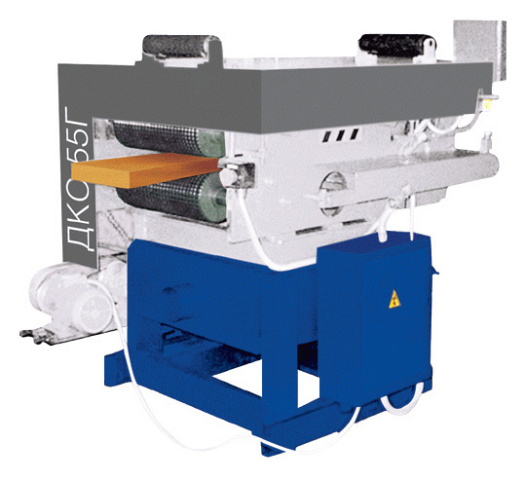

Предназначен для продольной обрезки кромки и раскроя необрезных досок с целью получения максимальноговыхода обрезных пиломатериалов.
Применяется на лесопильных и деревообрабатывающих предприятиях высокой и средней мощности в качестве кромкообрезного станка, а также станка для кромления горбыля.
Станок имеет комбинированный пильный вал с подвижным узлом. Главное движение от электродвигателя через ременную передачу на пильный вал. Вал консольного типа нижнего расположения. Подача материала осуществляется двумя верхними и двумя нижними приводными вальцами. Привод - от электродвигателя через ременную передачу. Настройка верхних валов по высоте обрабатываемого материала осуществляется маховиком через червячно-зубчатую передачу.

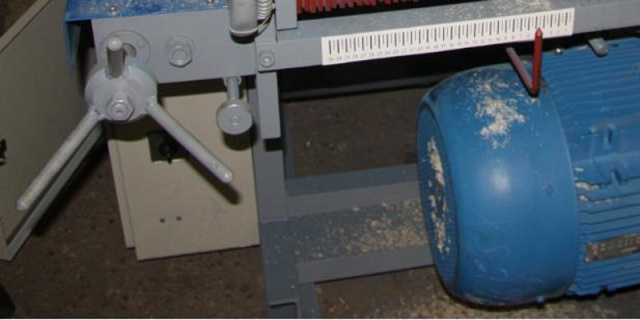

Подвижная часть пильного вала позволяет смещать одну пилу в осевом направлении для быстрой переналадки на ширину доски. Регулировку пилы осуществляет оператор специальным механизмом в виде револьверной головки с градацией, соответствующей стандартам обрезной доски. На нерегулируемой части пильного вала устанавливаются от одной до трёх пил с фиксированной наладкой на размеры.
Такая конструкция позволяет производить следующие варианты раскроя:
- При работе одной подвижной и одной неподвижной пилами - выпиливание стандартных обрезных досок разного размера с последующей сортировкой;
- При работе одной подвижной и двумя-тремя неподвижными пилами - получение стандартных обрезных досок одного размера и обрезных досок или брусков разных размеров.

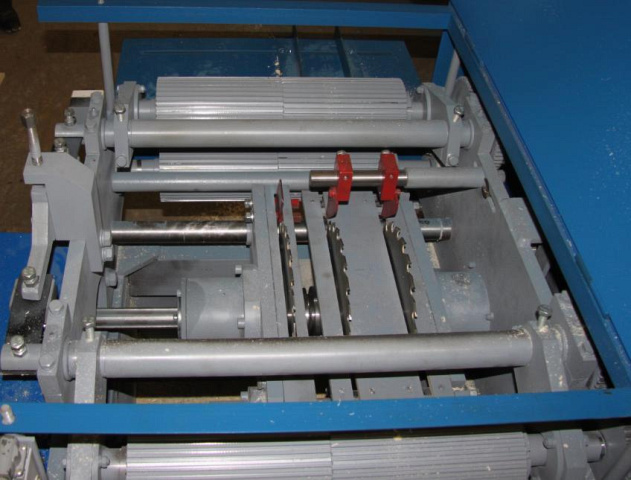

На станке возможна установка одновременно двух (трех) неподвижных и (одной) подвижной пил. Это позволяет быстро производить перенастройку на необходимый размер пиломатериала.

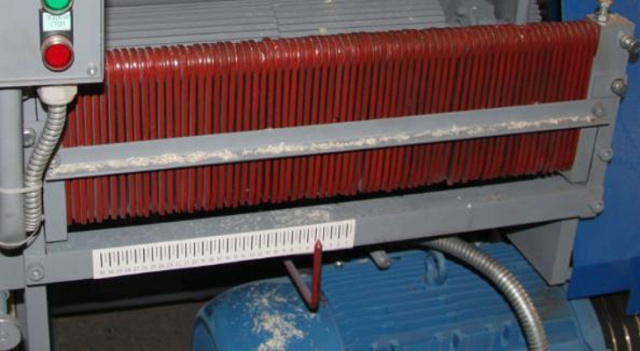

Регулировку пилы осуществляет оператор специальным механизмом в виде револьверной головки с градацией, соответствующей стандартам обрезной доски.
Когтевая защита на входе в станок препятствует выбросу заготовки и обеспечивает безопасную работу для оператора.

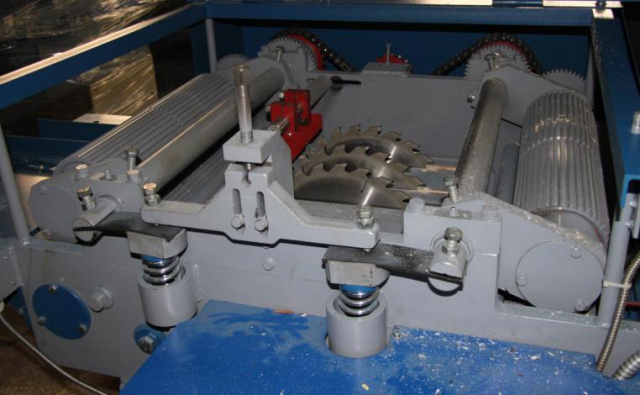

Подача заготовок производится четырьмя вальцами: двумя нижними и двумя верхними. Нижние вальцы базируют заготовки, верхние - осуществляют их прижим к нижним вальцам. Все вальцы – приводные, что обеспечивает стабильную подачу заготовок.

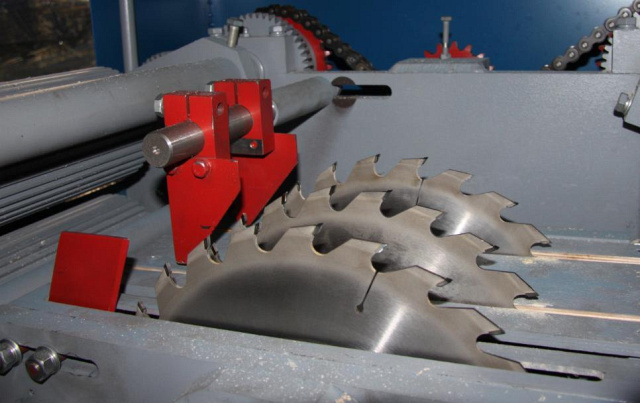

Расклинивающие ножи на выходе из станка препятствуют зажиму пил в процессе работы, существенно продлевая ресурс инструмента и значительно улучшая геометрию получаемого пиломатериала.

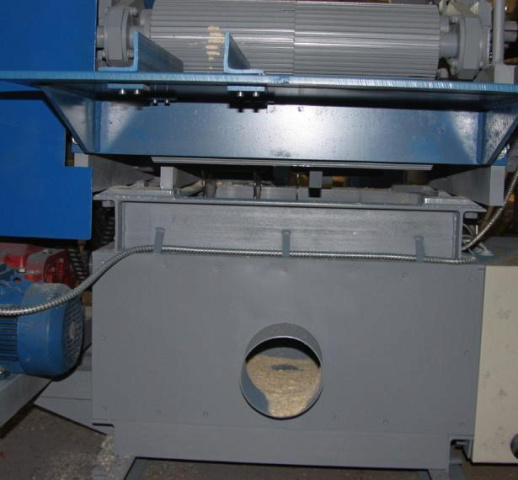

Аспирационные патрубки позволяют эффективно производить отвод опилок не тратя время на остановку станка для уборки отходов.
При производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя.

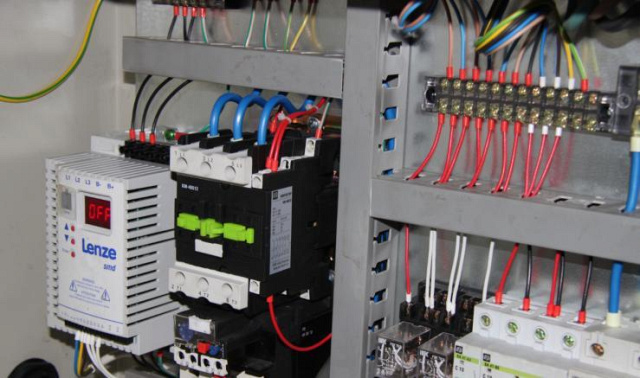

Используются подшипники известных фирм: SKF и FAG; электрика и электроника Lenze.
Для обеспечения стабильного пиления рекомендуем устанавливать приемные и подающие рольганги.
Возможность установки лазерного указателя пропила на крайнюю неподвижную пилу позволяет быстро и точно ориентировать необрезной материал.
