Многопильный станок QUADRO 1420A

Код товара: ДО 455770

Скидка до 68% на деревообрабатывающее оборудование.
Узнать больше

Тайвань

Другие модели:

< 1415A

Кол-во пил

несколько
Толщина пропила

10 - 80 мм
Суммарная мощность

17,25 кВт
Автоподача заготовки

есть

Преимущества

Пневмоприжим подающих вальцов
Плавная регулировка скорости подачи
Электроподъем стола
Базирование заготовки по столу

Назначение

Продольная распиловка дисковыми пилами с целью получения заготовок заданной ширины.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

Схемы обработки

Многопильный раскрой

Конструктивные особенности

Верхние приводные вальцы металлические. Косые насечки обеспечивают надежную подачу заготовки и ее прижим к направляющей линейке. В столе расположены гладкие стальные ролики для уменьшения силы трения.

По спецзаказу стальные рифленые вальцы могут быть заменены обрезиненными.

Подающие вальцы имеют пневматический прижим. Каждый от отдельного пневмоцилиндра. В отличие от пружин пневматика надежнее фиксирует заготовку и удобнее в настройке.

Изготовлен из текстолита. В местах установки пил пропиливаются пазы, а стол является базой, поэтому при пилении заготовка имеет точку опоры, что повышает качество обработки.

При установке другого постава пил, а также при выработке стола, он может быть заменен на новый (например, из фанеры).

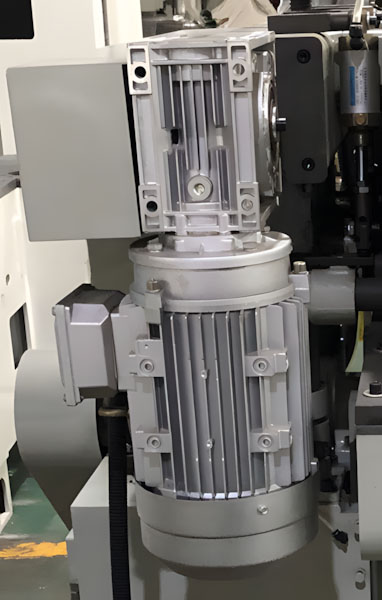

Привод подающих роликов осуществляется от отдельного двигателя 1,5 кВт через червячный редуктор посредством цепи. Скорость подачи регулируется вариатором.

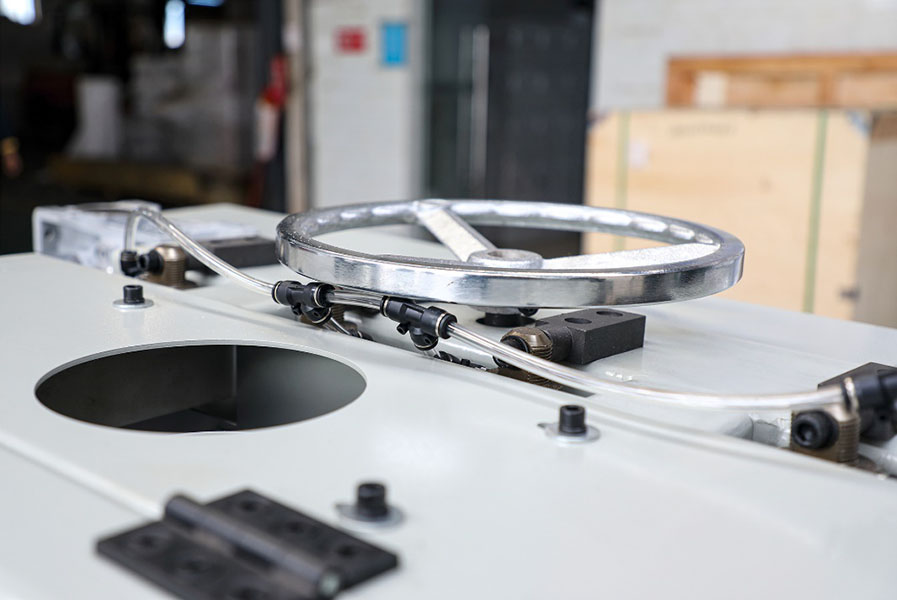

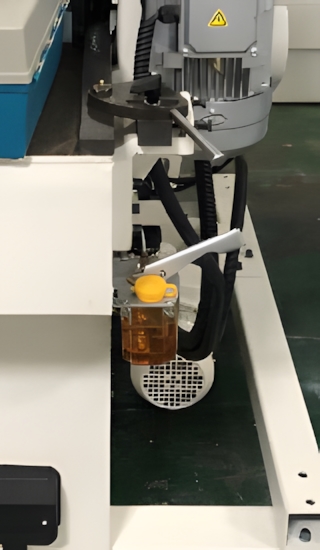

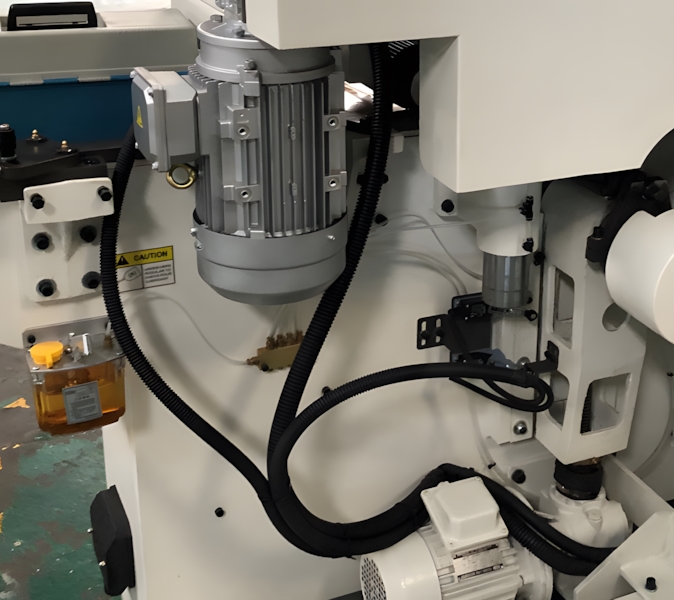

Подающие вальцы имеют настройку по высоте в зависимости от толщины обрабатываемого материала с помощью маховика. Перемещение по 2-м массивным стальным цилиндрическим направляющим. Отображение размера по миллиметровой шкале.

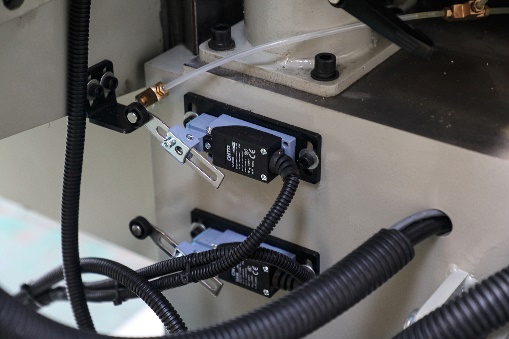

Настройка вылета пил регулируется подъемом/опусканием рабочего стола при помощи отдельного двигателя.

Перемещение стола по чугунным направляющим гарантирует высокую точность.

Ограничение перемещения по высоте с помощью концевиков.

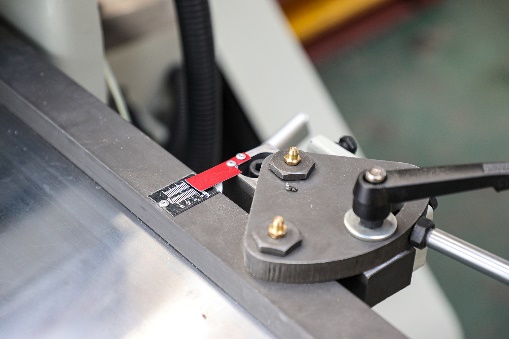

Имеет регулировку по ширине и необходима для настройки пропила относительно крайней пилы.

Задняя линейка также имеет регулировку по ширине.

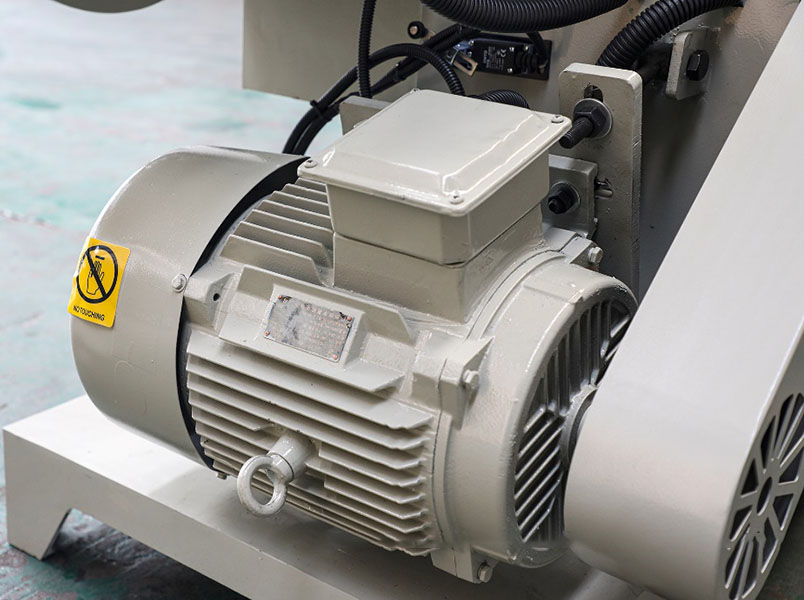

Привод пильного вала осуществляется от отдельного двигателя посредством клиноременной передачи. Кол-во ремней – 4.

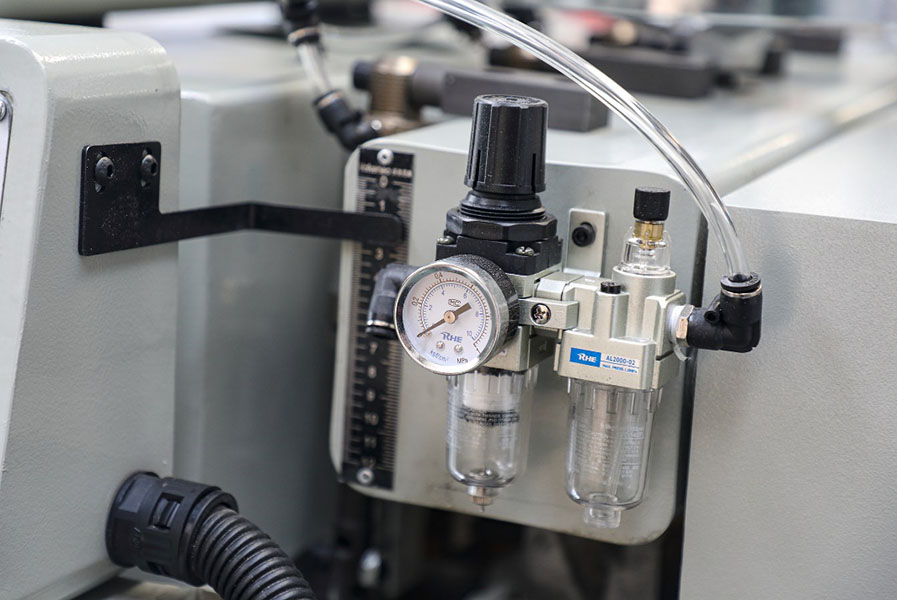

Входит в комплект поставки и включает в себя регулятор давления с манометром, влагосепаратор для отделения влаги и лубрикатор для смазки воздуха в пневмоцилиндрах.

Надежная когтевая защита предотвращает обратный выброс заготовки. Станок соответствует нормам безопасности.

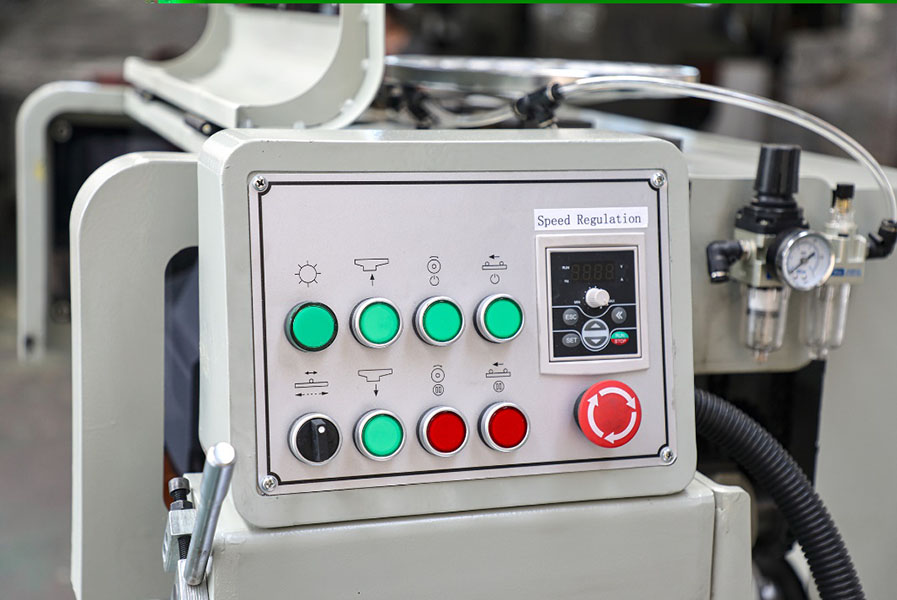

Удобно расположен на уровне глаз оператора. На пульте находятся кнопки включения/выключения пильного вала и вальцов подачи, кнопки подъема/опускания рабочего стола для настройки толщины пиления, кнопка аварийного останова и световой индикатор работы станка.

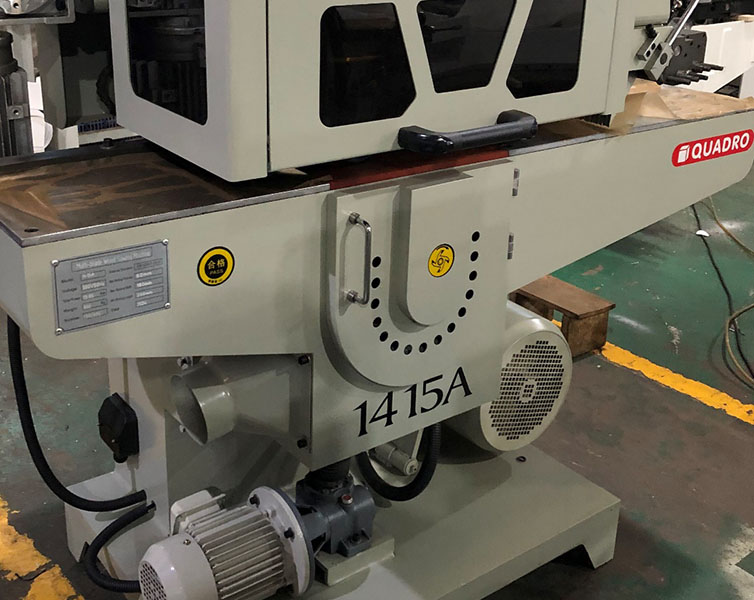

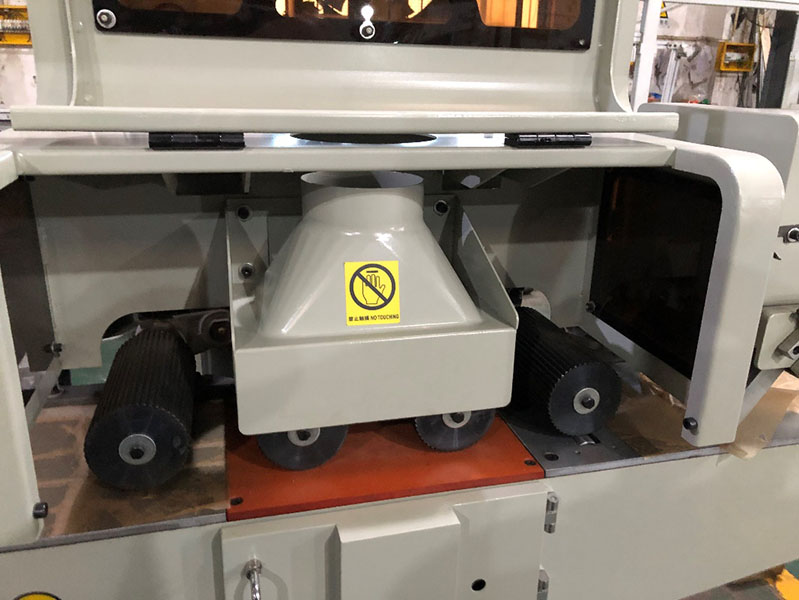

На станке установлено 2 аспирационных патрубка Ø120 мм для удаления опилок из рабочей зоны.

Размер вала и шпонок

Модель

1420A

ДО 455770

ЦЕНА

~~4 998 559 KZT~~

ЦЕНА ПО АКЦИИ

3 565 449 KZT

Кол-во пил

несколько

Мин. длина заготовки, мм

210

Макс. ширина пиления, мм

200

Толщина пропила, мм

10 - 80

Подача заготовки

автоматическая

Тип подачи

Вальцовая

Высота пропила, мм

Размер стола, мм

1500 х 250

Скорость подачи, м/мин

6 - 16

Частота вращения пилы, об/мин

4000

Мощность двигателя пильного вала, кВт

Ширина приемного окна, мм

260

Размеры каретки, мм

нет

Автоподача заготовки

есть

Мощность подачи, кВт

1,5

Суммарная мощность, кВт

17,25

Мощность двигателя подъема / опускания стола, кВт

0,75

Диаметр аспирационного отверстия, мм

120 х 2

Посадочный диаметр пилы, мм

Диаметр пильного диска, мм

280

Длина, мм

1700

Ширина, мм

1000

Высота, мм

1500

Вес, кг

950
