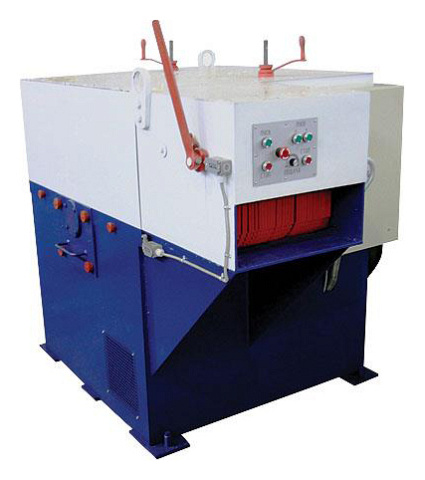

Многопильный станок ДК-125

Отгрузим станок при оплате 10% стоимости! Подробности акции уточняйте у менеджера.
Узнать больше

₸ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Россия

Мощность двигателя пильного вала

30 кВт
Высота пропила

125 мм
Ширина приемного окна

450 мм
Вес

1700 кг

Преимущества

Контропоры на пильных валах
Двойная когтевая защита
Электрические комплектующие LENZE
Вал имеет трёхопорное исполнение
Возможно одновременное использование до 7 пил при высоте пропила в 125 мм
Массивная и тяжёлая станина
Бесступенчатая скорость подачи до 30 м/мин
При производстве станков используются только стандарные узлы и детали

Назначение

Многопильные станки серии «ДК» отлично подходят для раскроя бруса. Ширина распила является достаточной для роспуска бруса даже от лесопильных рам. Тяжелая, прочная, жесткая конструкция обеспечивает длительный срок службы. С помощью преобразователя частоты возможна индивидуальная настройка скорости подачи.

Область применения

Многопильные станки новой серии «ДК» получили широкое применение на средних и высокопроизводительных лесопильных цехах и участков в качестве станков второго ряда.

Схемы обработки

Конструктивные особенности

Удобный и понятный пульт управления, позволяет оперативно управлять всеми функциями станка.

Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью.

Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бруса.

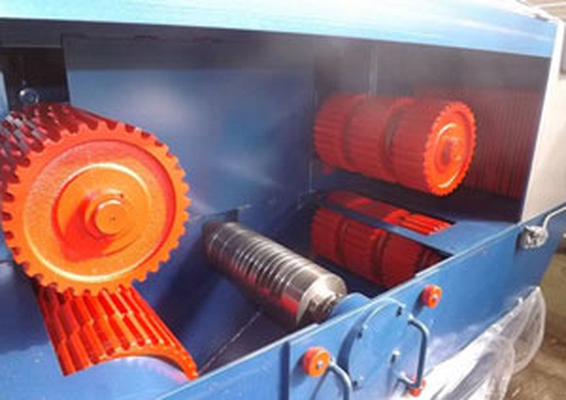

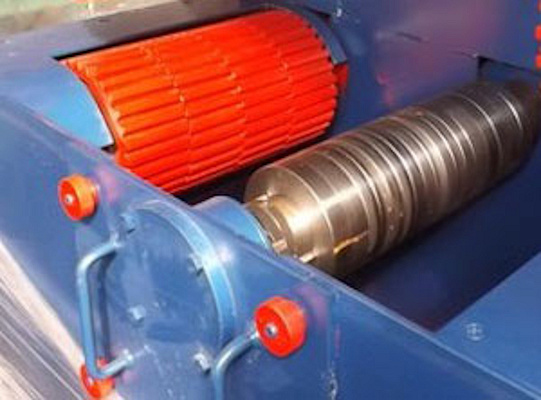

Рифленые массивные подающие вальцы осуществляют надежную (без проскальзывания) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов.

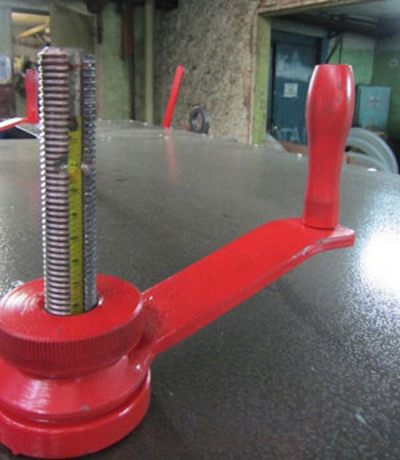

Регулировка верхних подающих вальцов по толщине бруса осуществляется раздельно через винтовую передачу.

Шпиндель пильного узла установлен на высокоточных подшипниках SKF (FAG), исключающих биение пильного вала.

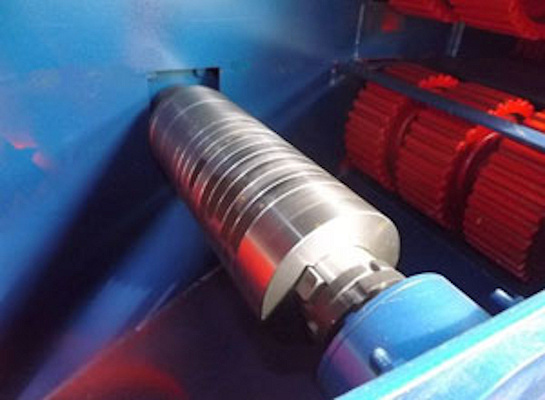

Трёхопорное исполнение вала, позволяет вести распиловку одновременно 7 пилами, при этом максимальное расстояние между крайними пилами 250 мм!

Третья опора имеет быстросъемное исполнение для замены постава пил.

Высокая точность изготовления и жесткость трёхопорного вала позволяет получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами за счёт отсутствия биения вала, а в следствие этого отсутствует и дополнительное трение пилы о стенки пропила.

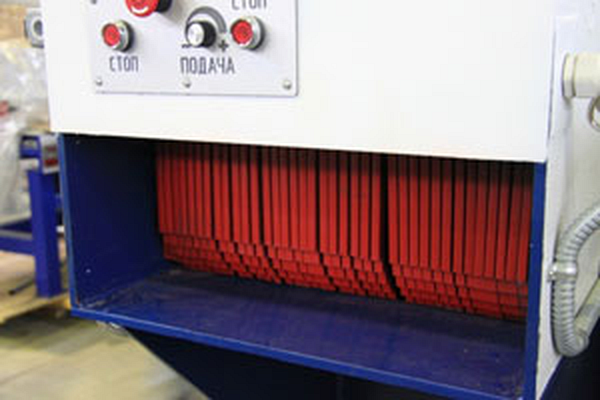

Двойная когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

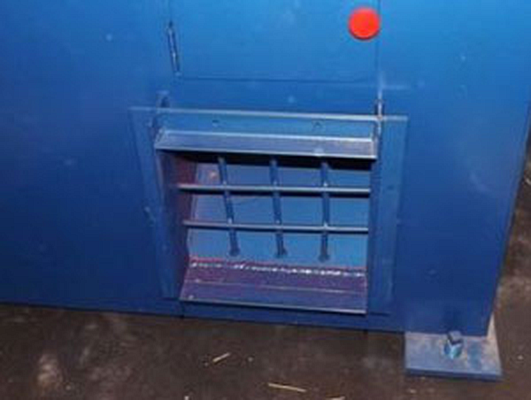

Под пильным узлом предусмотрен технологический проем для удаления отходов. А также предусмотрено специальное окно для ворошения отходов, в случае их уплотнения!

Комплектация

Дополнительная

Назначение:

Подъемник лафетов предназначен для механизации погрузочных работ при работе на многопильном станке. Применение подъемника позволяет сократить применение ручного труда при загрузке лафетов на накопительный стол, существенно увеличить производительность многопильного станка.

Область применения:

Применяется на лесопильных предприятиях для загрузки лафетов с горизонтального ленточнопильного станка на поперечный стол для дальнейшей подачи в многопильный станок.

Стол для подъёма лафета и накопительный поперечный стол

При производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя. Используются подшипники известных фирм: SKF и FAG; электрика и электроника Lenze.

Модель

ДК-125

Толщина бруса, мм

125

Ширина бруса, мм

400

Длина бруса (мин), мм

840

Тип подачи

Вальцовая

Количество пильных валов, шт.

Вертикальное перемещение валов

нет

Диаметр пильного вала, мм

Диаметр пил, мм

450

Расстояние между крайними пилами, мм

250

Количество пил (макс), шт.

По запросу

Постав пил

Стойко-постоянный

Регулировка высоты прижимных вальцов

Вручную

Количество подающих вальцев (верх), шт.

Количество подающих вальцев (низ), шт.

Высота пропила, мм

125

Скорость подачи, м/мин

0 - 30

Мощность двигателя пильного вала, кВт

Мощность двигателя привода подачи, кВт

1,1

Размер и количество аспирационных отверстий, мм

1 (квадрат 300 х 300)

Ширина приемного окна, мм

450

Длина, мм

1450

Ширина, мм

1000

Высота, мм

1300

Вес, кг

1700

* - по спецзаказу
