Макс. высота пропила: 80 мм
Ширина приемного окна: не ограничена
Мощность: 18,5 кВт
Вес: 1200 кг
- Диаметр вала 50 мм
- Возможно одновременное использование до 5 пил
- Массивная и тяжёлая станина
- Бесступенчатая скорость подачи до 35 м/мин
- При производстве станков используются только стандарные узлы и детали

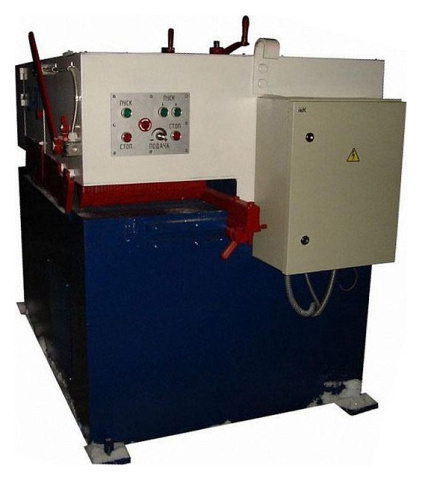

Предназначен для высокопроизводительной продольной распиловки обрезных и необрезных досок толщиной до 80 мм на бруски требуемой ширины.
На станке можно распиливать и горбыли с перепадом их толщины (в пределах одного горбыля) до 30 мм. При этом горбыли подаются в станок плоской поверхностью вниз.
Расположение пильного вала относительно обрабатываемых заготовок - нижнее. Подача заготовок производится четырьмя вальцами: двумя нижними и двумя верхними. Нижние вальцы базируют заготовки, верхние - осуществляют их прижим к нижним вальцам. Все вальцы – приводные, что обеспечивает стабильную подачу заготовок.
Многопильные станки новой серии ДК-80 получили широкое применение на средних лесопильных цехах и столярных производствах в качестве прирезного станка для лмелей, а также кромкообрезного станка с фиксированным поставом пил.
Благодаря консольной конструкции пильного вала, в станке предусмотрена возможность обработки неограниченной ширины заготовки.
Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бруса.
Рифленые массивные подающие вальцы осуществляют надежную (без проскальзывания) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов.
Шпиндель пильного узла установлен на высокоточных подшипниках SKF (FAG), исключающих биение пильного вала. Кроме того, вал имеет консольную конструкцию, обеспечивающую быструю смену постава пил.
Двойная когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.
Под пильным узлом предусмотрен технологический проем для удаления отходов. А также предусмотрено специальное окно для ворошения отходов, в случае их уплотнения.
Подъемник лафетов предназначен для механизации погрузочных работ при перемещении лафета после горизонтальной ленточнопильной пилорамы, горизонтальной дисковой пилорамы к многопильному станку. Применение подъемника позволяет сократить использование ручного труда при загрузке лафетов на накопительный стол, существенно увеличить производительность многопильного станка.
Данные столы можно использовать как для подачи так и для приёма заготовки.
Длину столов можно увеличивать т.к. секции между собой соединяются.
