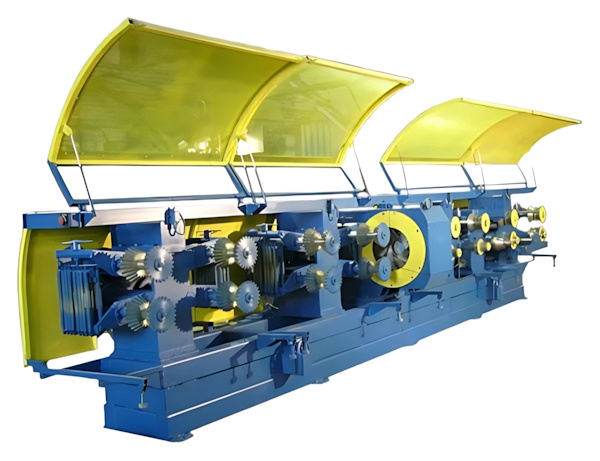

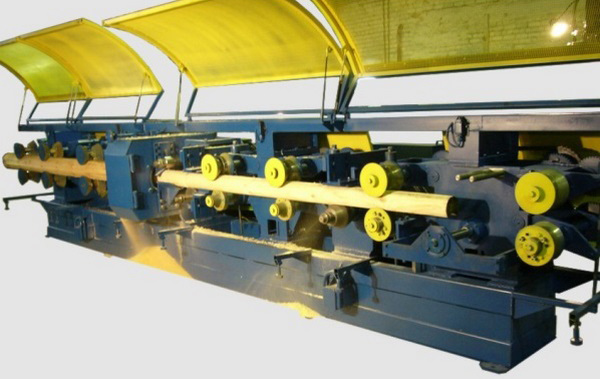

Станок оцилиндровочно-фрезерно-пильный SHERWOOD 692С
Maкс. Ø бревна: 340 мм
Maкс. Ø оцилиндр. бревна: 260 мм
Мощность: 94,7 кВт
Вес: 6000 кг
КАРТА ПРОДАЖ СТАНКОВ И ЛИНИЙ SHERWOOD
НАЗНАЧЕНИЕ:
Предназначен для переработки круглых лесоматериалов с целью изготовления оцилиндрованных бревен с продольным пазом под укладку в сруб, шпунтованного трёхкантного цилиндрованного бруса, бруса, заготовки под половую и обшивочную доски, обрезной доски различного сечения. Станок специально сконструирован для эффективного переработки сырья диаметром до 340 мм в комле. За один проход из бревна можно получить пиломатериал точных размеров, с высоким качеством поверхности. При обработке бревно подвергается трем рабочим операциям: оцилиндрованию, фрезерованию, распиловке.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в лесопильном производстве для переработки тонкомера а также делового леса диаметром до 340 мм в пиломатериал экспортного качества, а также в домостроении для получения профилированного и оцилиндрованного бревна.

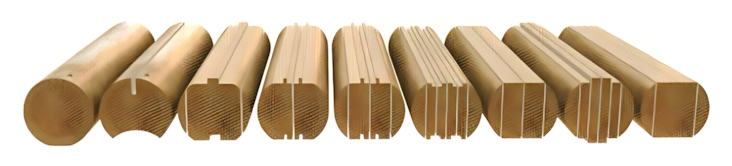

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
- Оцилиндрованное бревно с продольным пазом;
- Строительный брус;
- Брус для строительства домов экспортного качества (при получении бруса и обрезной доски боковой горбыль имеет форму "блокхауз");
- Обрезной пиломатериал;
- Половая доска;
- Балки перекрытий, стропила.

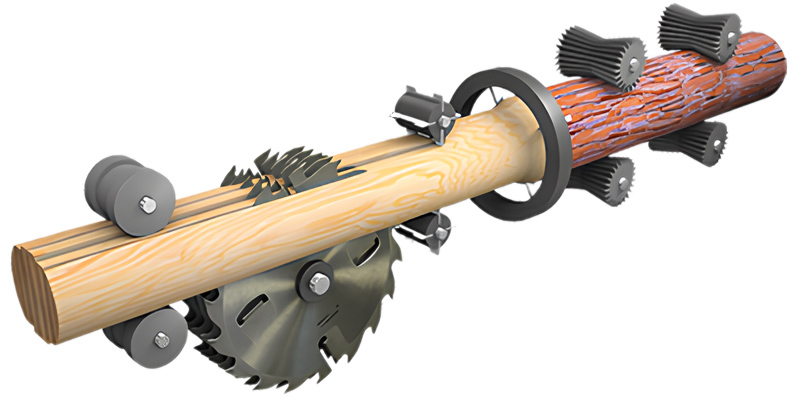

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | СТАНИНА Станина выполнена из усиленного профиля, прошедшего специальную подготовку, обеспечивающую жесткость конструкции и исключающую деформации в процессе эксплуатации. |

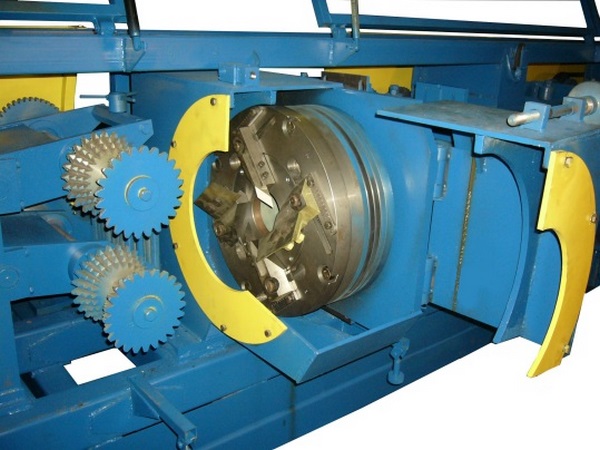

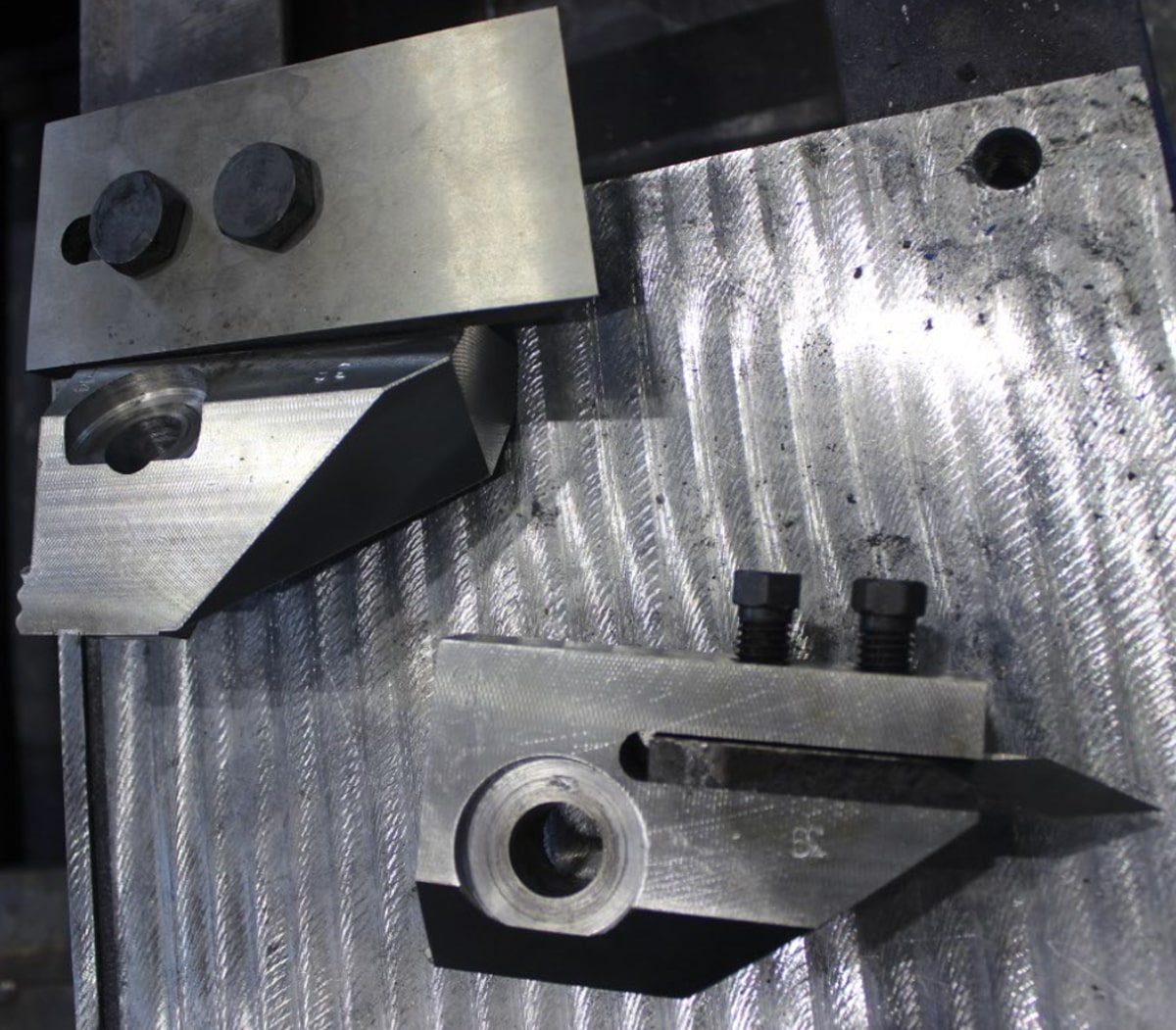

 | ОЦИЛИНДРОВОЧНЫЙ УЗЕЛ Данный узел установлен на высокоточных подшипниках, обеспечивающих идеальную геометрию получаемого оцилиндрованного бревна, а также гарантирует долгую и бесперебойную работу станка. Специально разработанный механизм держателей ножей оцилиндровочного узла позволяет оперативно перестраиваться на различные размеры. |

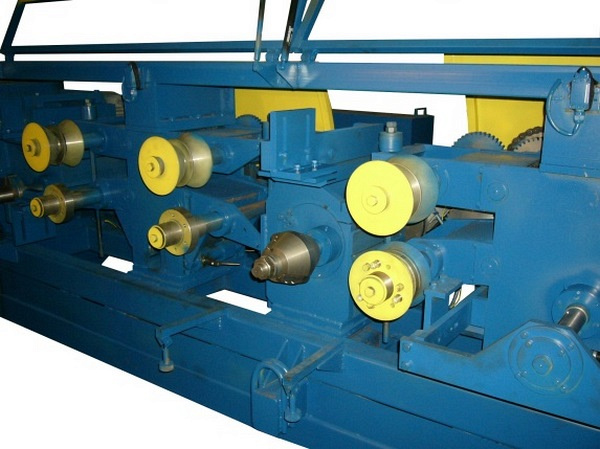

 | ФРЕЗЕРНЫЙ УЗЕЛ Консольная система крепления нижнего и верхнего фрезерного вала дает возможность быстрой и легкой смены инструмента. Фрезерные валы устанавливаются в корпуса прошедшие обработку высокой точности, что обуславливает отсутствие биения в процессе фрезерования. |
 | ПИЛЬНЫЙ УЗЕЛ Пильный вал, так же устанавливаются в корпус прошедший обработку высокой точности, что исключает биение во время работы. Для предотвращения зажимания пил в пропиле, установлены расклинивающие ножи. Высота пропила достигается за счет установки различного диаметра пил 450 и 500 мм. |

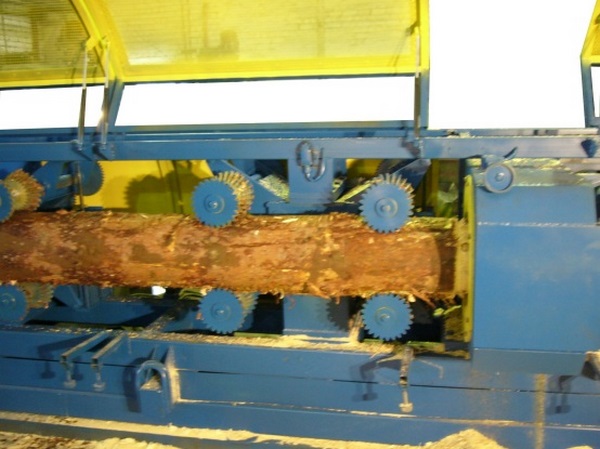

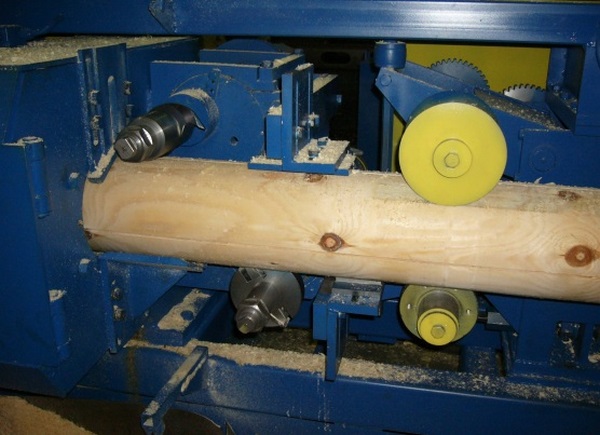

 | СИСТЕМА ПОДАЧИ Специально разработанный прижимной механизм обеспечивает необходимое и достаточное давление для нормальной подачи бревна. Переход на другой диаметр бревна происходит за счет настройки рычагов регулировочным винтом. Блок рябух, в отличие от конструкции других производителей, синхронизирован с помощью зубчатых соединений, что позволяет автоматически центрировать бревно относительно оцилиндровочной головы независимо от его диаметра. |

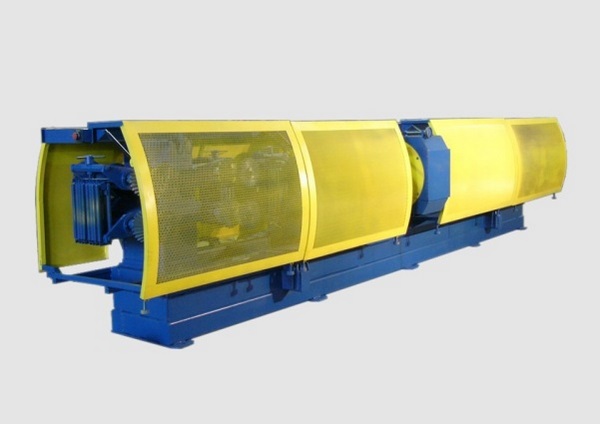

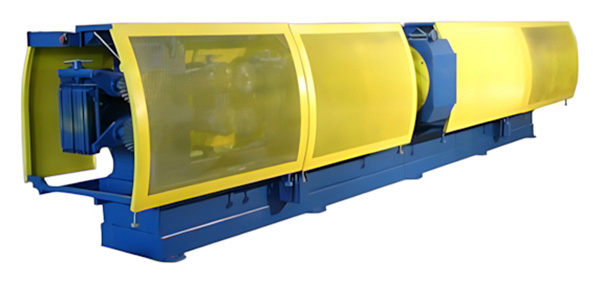

 | ЗАЩИТНЫЕ КОЖУХИ Металлические кожухи станка, выполненные в виде решетки, обеспечивают надежную защиту оператора и предоставляют возможность осуществлять визуальный контроль за узлами станка непосредственно в процессе работы. |
  | ПУЛЬТ УПРАВЛЕНИЯ Эргономичный выносной пульт управления специально создан для эффективной и комфортной работы оператора. На пульте иметься функция управления плавной регулировки скорости подачи. |

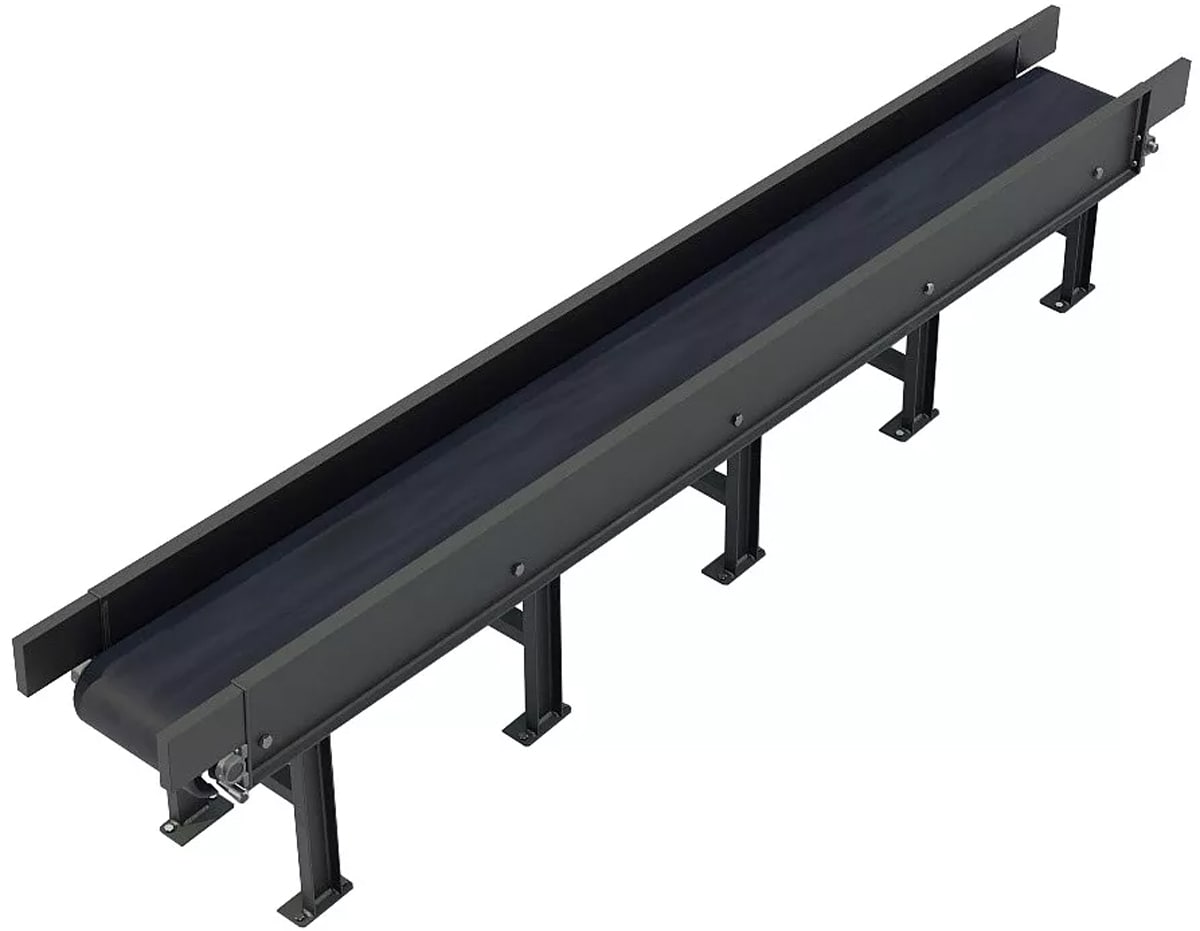

 | АСПИРАЦИЯ Для эффективной и бесперебойной работы станка, рекомендуется установка скребкового или ленточного транспортера. Транспортер в комплект станка НЕ ВХОДИТ! |

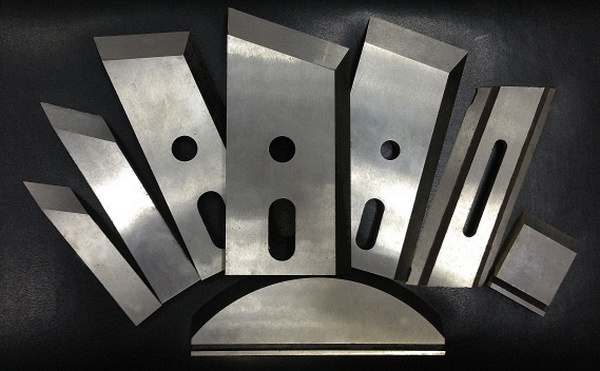

 | ИНСТРУМЕНТ Все станки укомплектованы 1 комплектом режущего инструмента (за исключением пил, так как на станке 692С могут использоваться пилы различных фирм-производителей по усмотрению пользователя оборудования. |
