Модели серии:

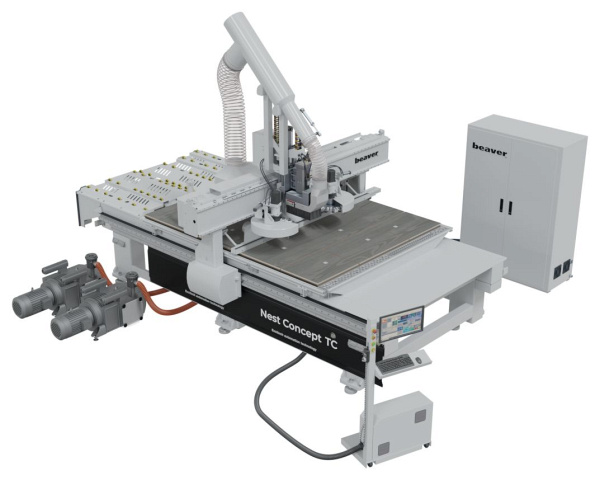

NEST Concept TC
Зона обработки, мм:
X - 2070, Y - 2800, Z - 55
Шпиндель: 12 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: автоматическая
Тип инструментального магазина: револьверный
Вес: 4500 кг
Преимущества
- Итальянский шпиндель HITECO (Италия)
- Два револьверных магазина по 16 патронов
- Автоматизация под дальнейшее использование загрузочного стола и конвейера выгрузки

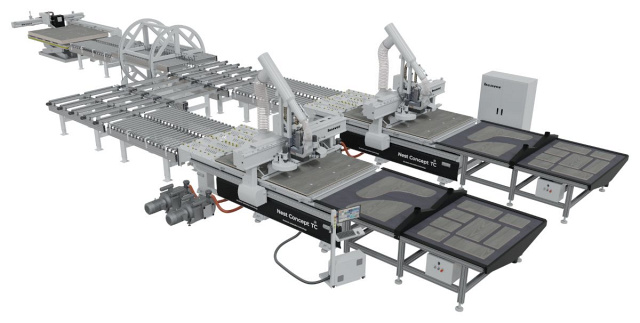

- Возможность установить в промышленную линию
Модель
NEST Concept TC
Производитель
Hiteco (Италия)
Мощность шпинделя, кВт
12
Частота вращения шпинделя, об/мин
0 - 24 000
Тип охлаждения шпинделя
Воздушное
Тип инструментального патрона
HSK 63F
Тип цанги
ER40
Тип смены инструмента
Автоматическая
Размеры зоны обработки, мм
2070 x 2800
Высота заготовки по оси Z, мм
55
Тип инструментального магазина
револьверный
Количество мест в магазине, шт.
16
Тип датчика калибровки инструмента
автоматический
Тип рабочего стола
вакуумный
Скорость холостого хода по оси X, м/мин
0 - 100
Скорость холостого хода по оси Y, м/мин
0 - 100
Скорость холостого хода по оси Z, м/мин
0 - 25
Скорость рабочего хода, м/мин
0 - 30

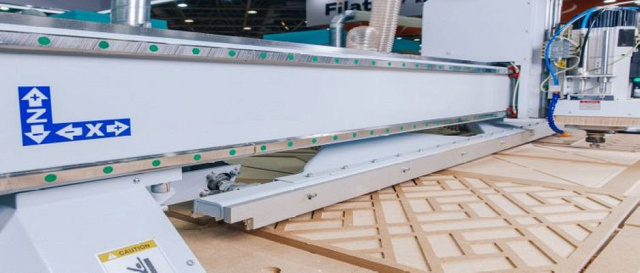

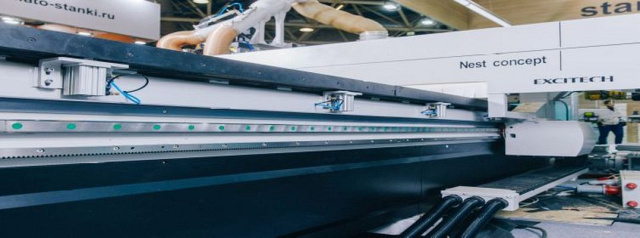

Тип передачи по осям X, Y
косозубая шестерня-рейка
Тип передачи по оси Z
ШВП
Тип электродвигателей перемещения
cервопривод
Система управления
NC Studio industrial
Наличие сверлильной головы
нет
Количество сверлильных шпинделей, шт.
нет
Частота вращения, об/мин
нет
Мощность двигателя сверлильной группы, кВт
нет
Принтер печати этикеток
нет
Наличие вакуумного насоса
да
Количество, шт.
2
Производительность вакуумного насоса, м3/ч
250
Общая производительность насосов, м3/ч
500
Мощность, кВт
5,5
Суммарная мощность насосов, кВт
11
Диаметр патрубков, мм
Ø200 x 1 / Ø150 x 1
Требуемая производительность аспирационной установки, м3/ч
4500
Статическое давление воздушного потока вытяжной системы в точке подключения, Па
1800
Скорость воздуха в патрубке, м/с
30 - 35
Давление в пневмосистеме, Мпа
0,6 - 0,8
Расход сжатого воздуха, л/мин
700
Напряжение, В
380
Частота, Гц
50
Общая установленная мощность, кВт
30
Длина, мм
5500
Ширина, мм
5300
Высота, мм
3000
Вес, кг
4500
