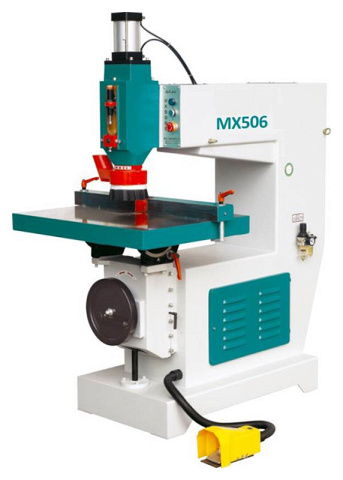

Копировально-фрезерный станок с верхним шпинделем EcoWood МХ 506
Для фасадов, криволинейных изделий
Управление: ручное
Верхний шпиндель
Мощность: 3 кВт
Вес: 440 кг
- Верхний шпиндель 18 000 об/мин
- Пневмоподача шпинделя
- Фрезерование по пласти и по кромке
- Наклон стола до 45°
Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.
Характерные детали - это дверные полотна и мебельные фасады. Здесь выполняются два вида работ:
- Прямолинейное фрезерование рельефа на пласти;
- Фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
Применяется в столярно-строительном и мебельном производствах.
Шпиндель имеет вертикальное перемещение с приводом от пневмоцилиндра
Высота обработки удобно настраивается с помощью револьверного упора на 6 позиций
Высокоскоростной шпиндель 18 000 об/мин обеспечивает идеальное качество обработки
Направляющаю линейку со стола можно снять, а обкатной палец опустить под стол
- В шаблоне из листового материала вырезается паз необходимого профиля.
- Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
- Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
