Многофункциональный планшетно-режущий плоттер Filato DIGICUT
Код(ы)
товара: ЧП 417857, ЧП 434834, ЧП 417858, ЧП 417859
Китай
Зона обработки, мм:
X - 1600, Y - 2500, Z - 50
Шпиндель: 1,2 кВт
Частота вращения: 42 000 об/мин
Смена инструмента: ручная
Вес: 1000 кг
Преимущества
- Большой ассортимент режущих инструментов под разные материалы

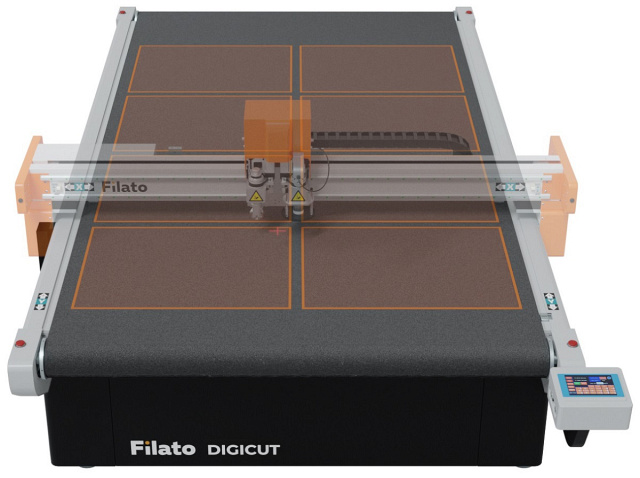

- Автоматический конвейерный стол с независимыми зонами
- Цифровая система позиционирования по меткам

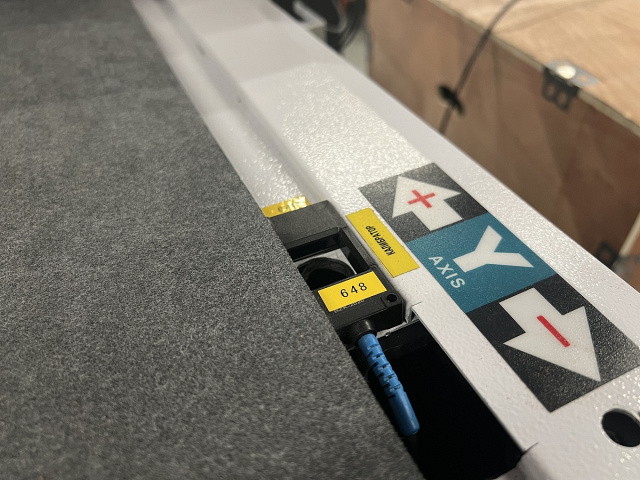

- Защита от столкновения с оптическими сенсорами
- Скорость резки до 1500 мм/мин
- Фрезерный агрегат с высокой частотой вращения
- Компактные установочные размеры 2160 х 3750 мм
Модель

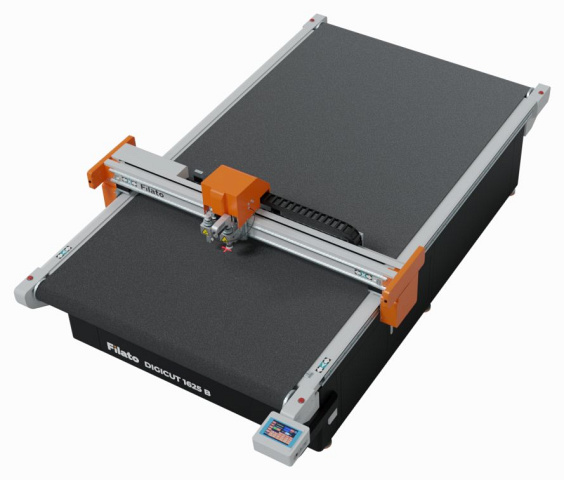

DIGICUT 1625 B
ЧП 417857
В наличии
DIGICUT 1625 B33
ЧП 434834
В наличии
DIGICUT 1625 C
ЧП 417858
В наличии

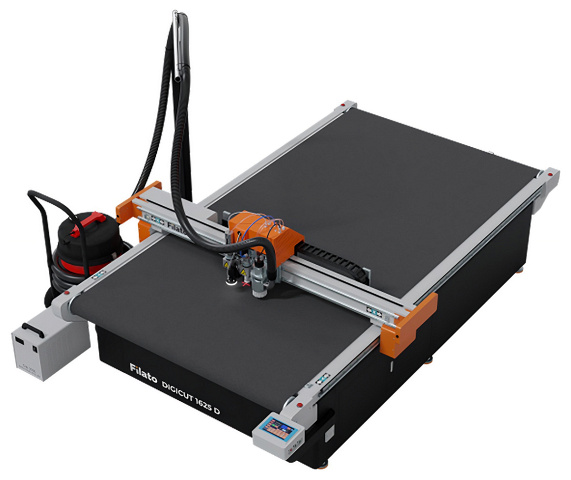

DIGICUT 1625 D
ЧП 417859
В наличии
ЦЕНА
12 924 746 KZT
14 014 185 KZT
16 787 311 KZT
ЦЕНА ПО АКЦИИ
10 017 913 KZT
Ячейки под инструментальные модули, шт.
2
2
2
2
Камера CCD
-
-
+
+
Фрезерный шпиндель
-
-
-
+
Модуль пробития
-
+
-
-
Модуль маркировки
-
+
-
-
Размеры вакуумного стола, мм
1600 x 2500
1600 x 2500
1600 x 2500
1600 x 2500
Размер зоны обработки, мм
1600 x 2500
1600 x 2500
1600 x 2500
1600 x 2500
Зона обработки, мм
50
50
50
50
Тип рабочего стола
Вакуумный, конвейерного типа
Вакуумный, конвейерного типа
Вакуумный, конвейерного типа
Вакуумный, конвейерного типа
Скорость резки, мм/мин
до 1500*
до 1500*
до 1500*
до 1500*
Скорость холостого хода, м/мин
0 - 90
0 - 90
0 - 90
0 - 90
Тип передачи по осям X, Y
Шестерня, косозубая рейка
Шестерня, косозубая рейка
Шестерня, косозубая рейка
Шестерня, косозубая рейка
Тип передачи по оси Z
ШВП
ШВП
ШВП
ШВП
Тип электродвигателей
Серводвигатели
Серводвигатели
Серводвигатели
Серводвигатели
Точность резки, мм
±0,05 - 0,1*
±0,05 - 0,1*
±0,05 - 0,1*
±0,05 - 0,1*
Повторяемость, мм
±0,01*
±0,01*
±0,01*
±0,01*
Мощность шпинделя, кВт
-
-
-
1,2
Частота вращения шпинделя, об/мин
-
-
-
42 000
Тип охлаждения шпинделя
-
-
-
Жидкостное
Тип цанги
-
-
-
ER 11
Макс. диаметр инструмента нов, мм
-
-
-
6,35
Тип смены инструмента
-
-
-
Ручная (цанговый, фиксация гайкой)

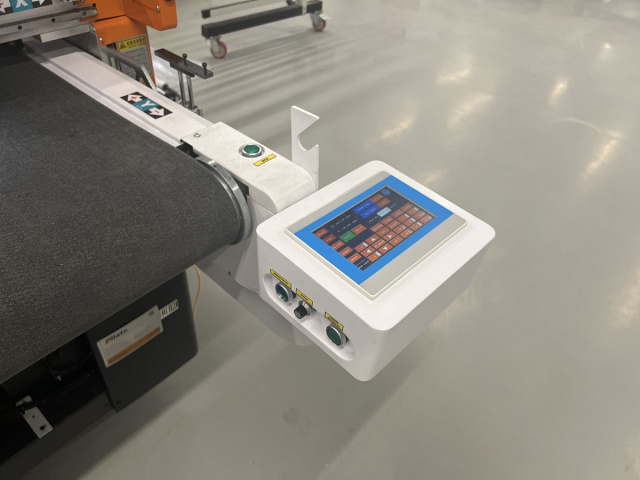

Система ЧПУ
Ruida
Ruida
Ruida
Ruida
Программное обеспечение
Vcut Works
Vcut Works
Vcut Works
Vcut Works
Поддерживаемый формат файлов
DXF, PLT, AI, DST, DSB, PDF, CUT, EPS, DAT, NC, PTS, VD
DXF, PLT, AI, DST, DSB, PDF, CUT, EPS, DAT, NC, PTS, VD
DXF, PLT, AI, DST, DSB, PDF, CUT, EPS, DAT, NC, PTS, VD
DXF, PLT, AI, DST, DSB, PDF, CUT, EPS, DAT, NC, PTS, VD
Общая установленная мощность, кВт
11
11
11
11
Напряжение, В
380 / 220**
380 / 220**
380 / 220**
380 / 220**
Частота тока, Гц
50
50
50
50
Расход сжатого воздуха, л/мин
160
160
160
160
Давление в пневмосистеме, Бар
7
7
7
7

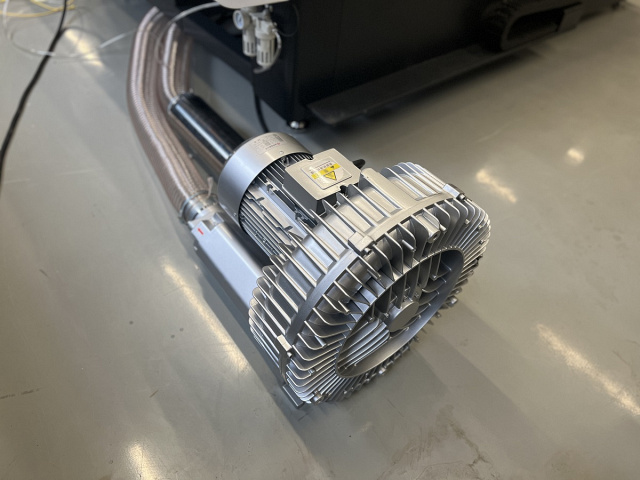

Мощность вакуумного насоса, кВт
9
9
9
9
Производительность вакуумного насоса, м3/ч
1050
1050
1050
1050
Глубина вакуума, Бар
0,5
0,5
0,5
0,5
Длина, мм
3750
3750
3750
3750
Ширина, мм
2160
2360
2160
2360
Высота, мм
1150
1150
1150
1150
Вес, кг
1000
1000
1000
1000
Длина, мм
3800
3800
3800
3800
Ширина, мм
2200
2400
2200
2400
Высота, мм
1300
1300
1300
1300
Вес, кг
1100
1100
1100
1100
* - данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина резки и т.д
** - опция
*** - Модификации станка с модулем пробития или фрезерным агрегатом — 2360 мм
