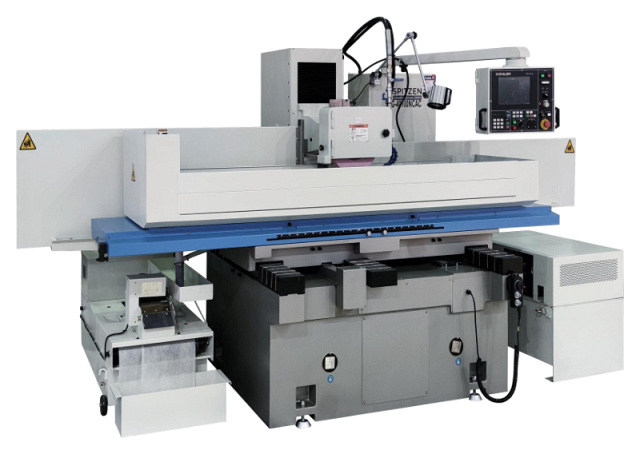

Размер рабочего стола: 400 х 1000
Исполнение станков под любые задачи клиента, с различным уровнем автоматизации
С ЧПУ
Вес: 3500 кг
- Технология сотового литья основных элементов станка.
- Русифицированный контроллер.
- Минимальная подача шлифовальной головки 0,001 мм.
- Ручная или автоматическая комплектация.
- Направляющия качения, либо скольжения.
Станки предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей. Наиболее подходит для мелкосерийного производства, инструментального производства или ремонтных сервисных центров.
Станки данной серии применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.).
- Горизонтальное продольное перемещение / ход рабочего стола с эл. магнитной плитой (ось X – автоматическое при помощи гидравлического привода)
- Горизонтальное поперечное перемещение / ход рабочего стола с эл. магнитной плитой (ось Z – автоматическое при помощи сервопривода)
- Вертикальное перемещение суппорта шлифовального узла (ось Y – автоматическое при помощи сервопривода).

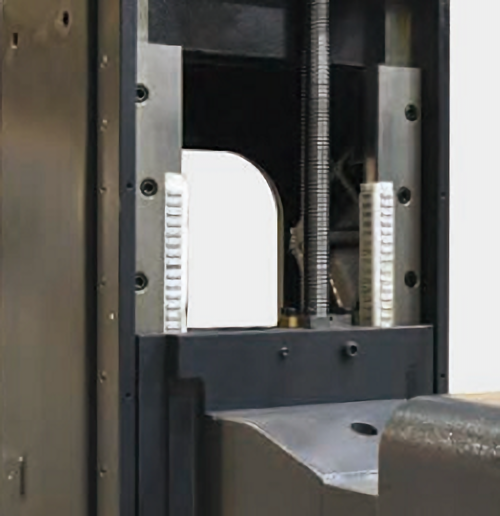

Перемещение шлифовальной головы осуществляется по высокоточным шлифованным и закаленным направляющим в комбинации с прецизионными роликовыми подшипниками. Направляющие шлифовальной головы и колонны преднагруже таким образом, что обеспечивают нулевой зазор для точного прямолинейного перемещения. Серводвигатель обеспечивает высокий момент, скорость и точность позиционирования. Минимальная подача головы реально равна 0,001 мм. MPG (ручной генератор импульсов) включен в стандартную комплектацию.
Система направляющих стола состоит из закаленных стальных направляющих и высокоточных игольчатых роликов для обеспечения долговечности направляющих и низкого коэффициента трения, а также для обеспечения точного линейного перемещения без отклонений, даже во время скоростного продольного перемещения.
Система направляющих нижних салазок так же состоит из закаленных направляющих и высокоточных предварительно нагруженных игольчатых роликовых подшипников. Роликовые подшипники состоят из независимо нагруженных и ведущих подшипников. Нагруженные подшипники держат вертикальную нагрузку, а предварительно нагружают ведущие подшипники для обеспечения точности поперечного хода. Сочетание этих двух характеристик обеспечивает превосходную долговечность и низкое трение, предотвращая рывковое перемещение.
- Полная автоматизация процесса обработки;
- Шпиндель с плавной регулировкой оборотов;
- Встроенная система динамической балансировки шлифовального круга;
- Система отслеживания нагрузки на шпиндель;
- Линейные роликовые направляющие по 3-м осям;
- Привод подачи шлифовальной головы от сервомотора и MPG;
- Контроль скорости поперечной подачи посредством сервомотора.
