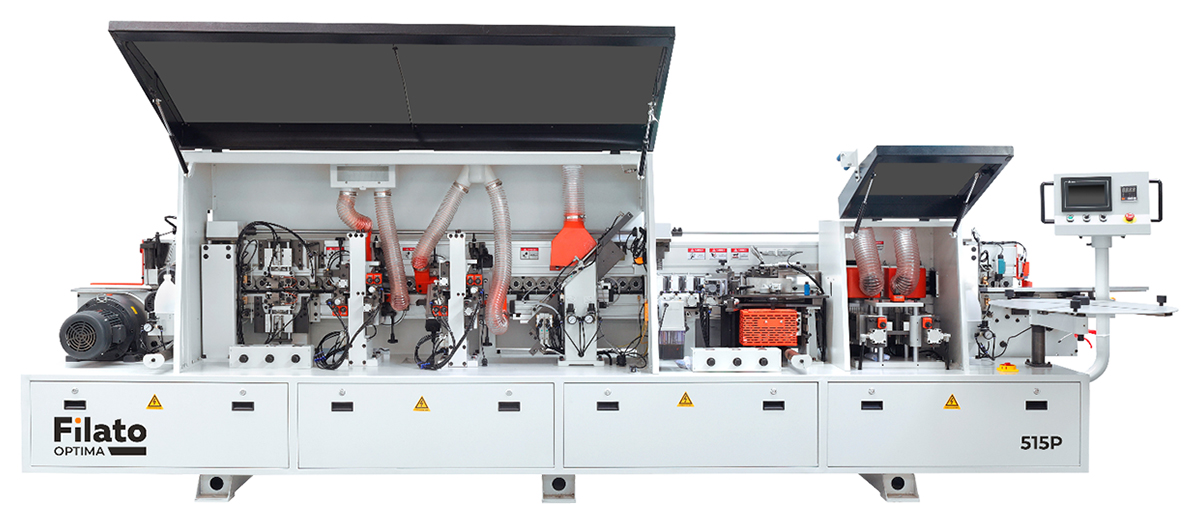

Автоматический кромкооблицовочный станок Filato Optima 515P

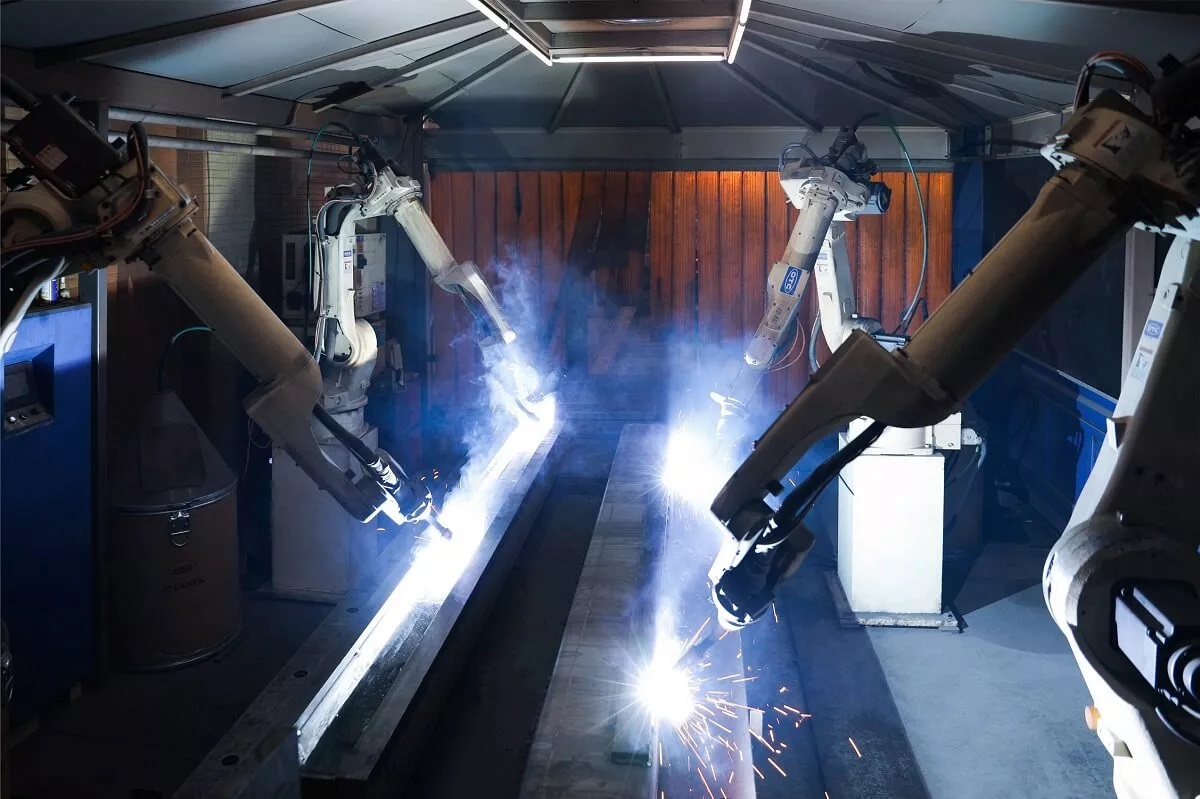

Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.

Все элементы конструкции станка также проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ японского производства.

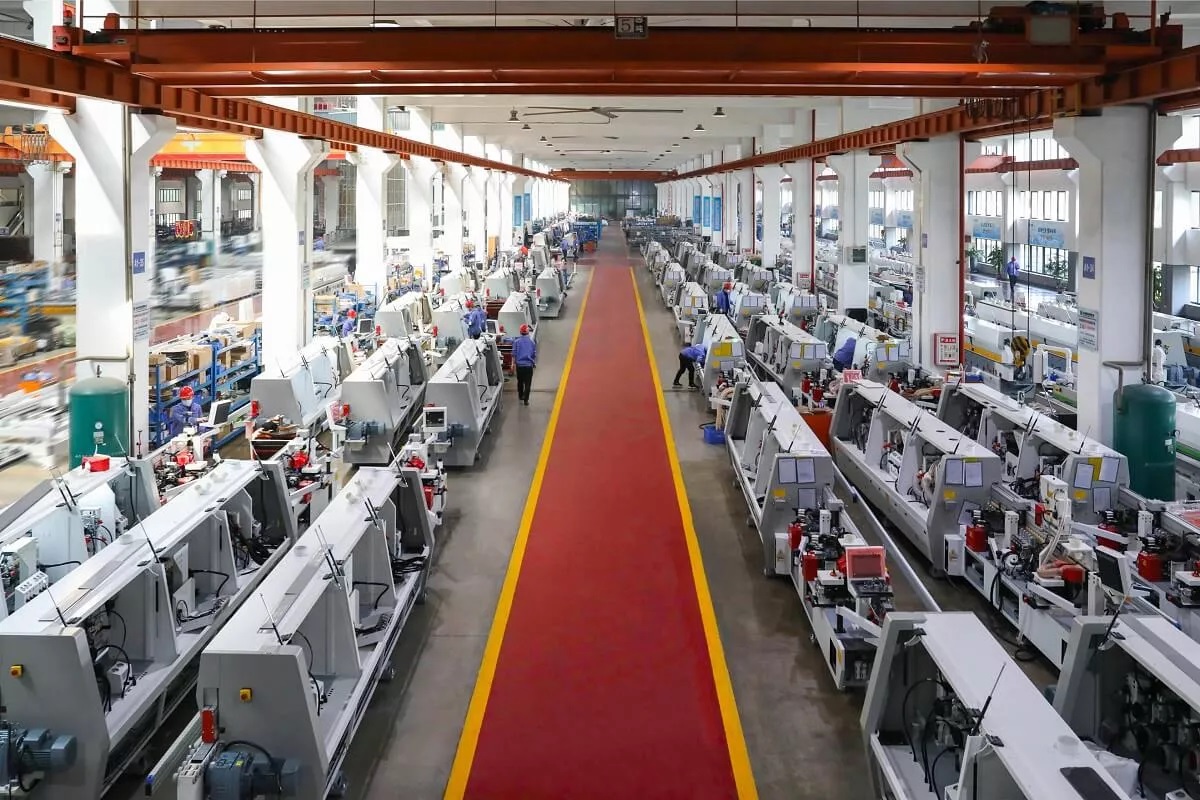

Сборочная линия является окончательным и важным этапом для стабильной работы станка.

Опытные специалисты на профессиональных сборочных линиях, начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.

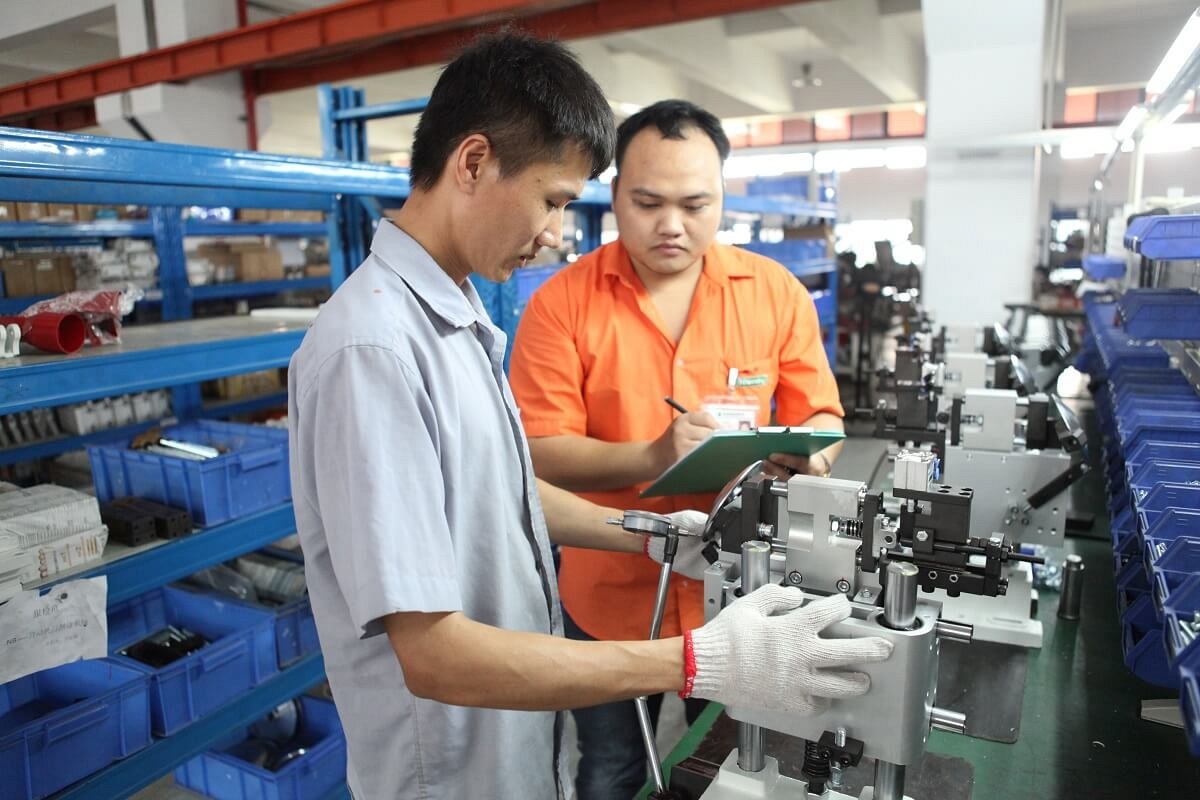

• Участок контроля качества.
• Специальное измерительное оборудование.
• Строгая система контроля качества по важным параметрам станка.

Помогают получить гарантию, что готовые станки, которые производит завод, имеют высокий уровень качества.

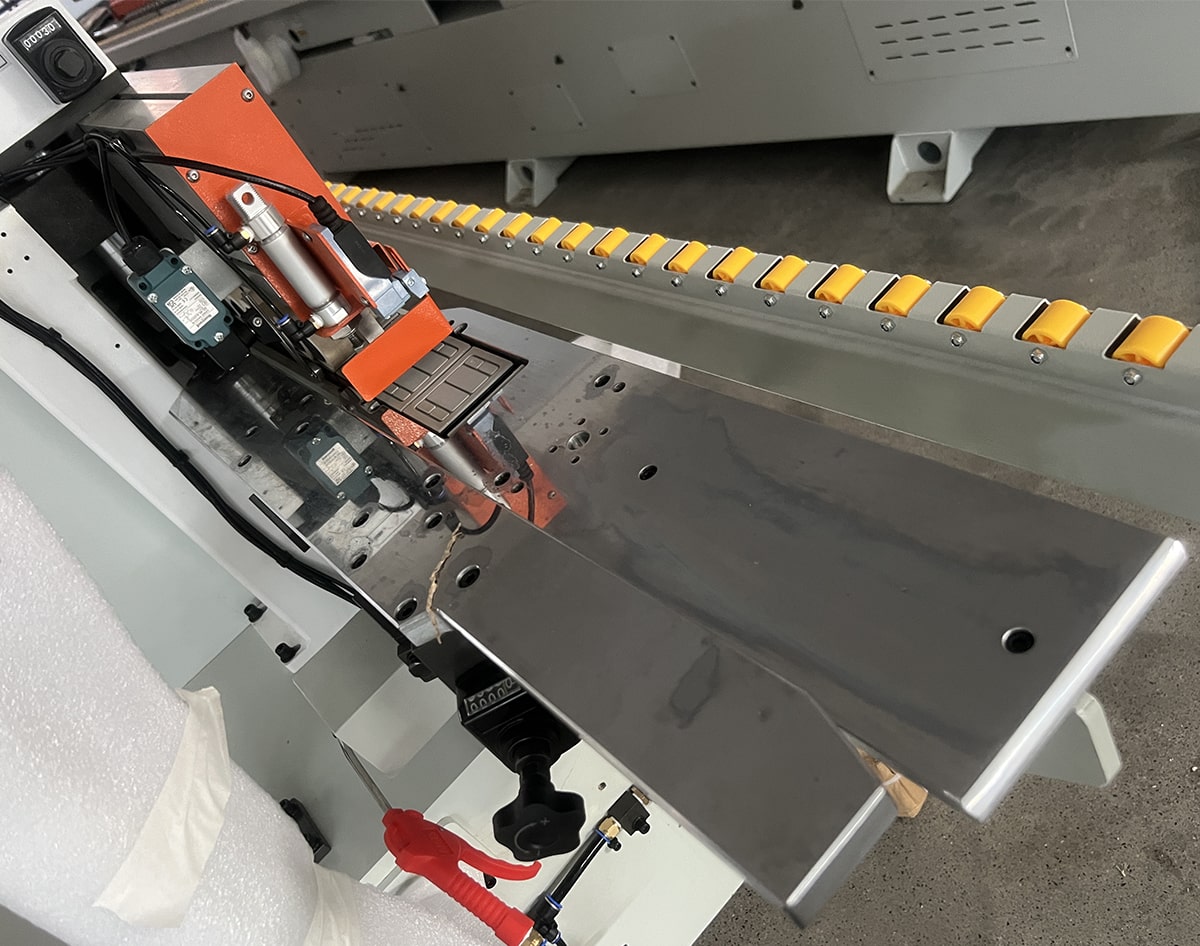

• Служит для горизонтального размещение кромочного материала в начале станка.
• Расположен на уровне с линией транспортера.
• Диаметр магазина 800 мм.

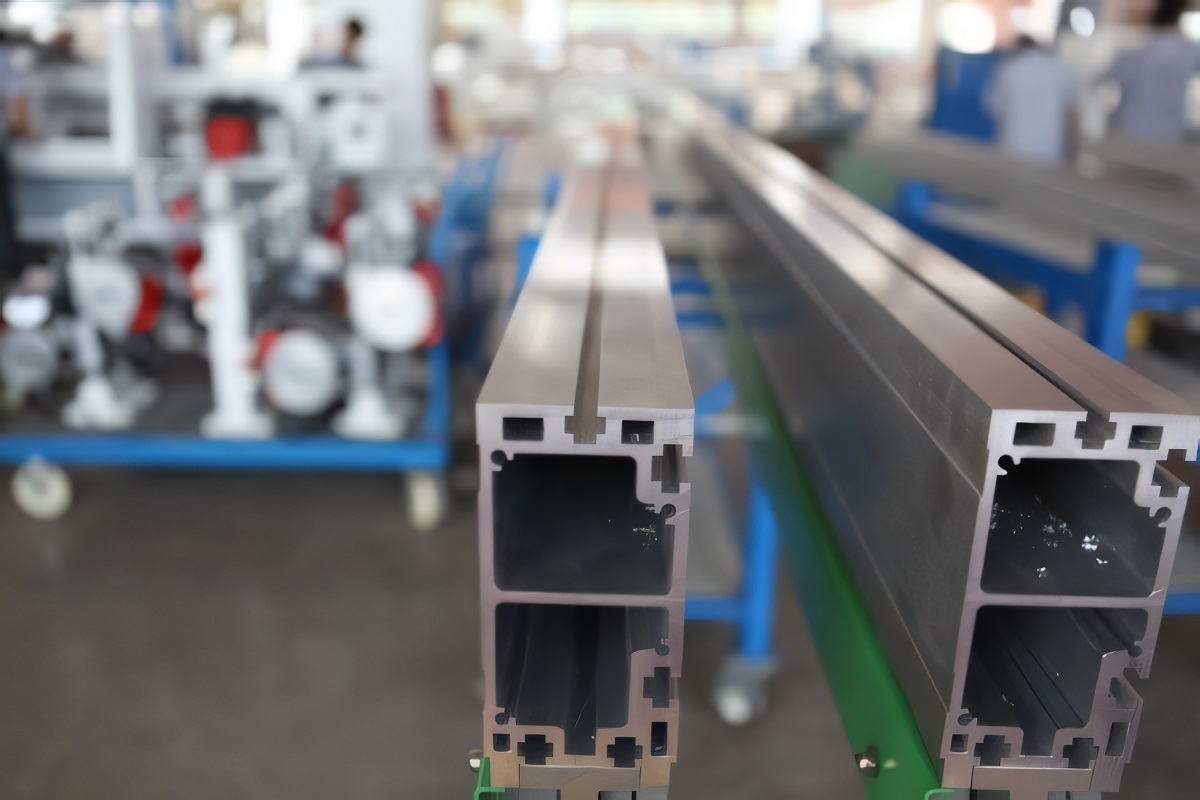

• Прижимная балка из алюминия сечением профиля 160 х 80 мм и толщиной стенки 6 мм обеспечивает высокую точность и превосходную жесткость.
• На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется вручную.

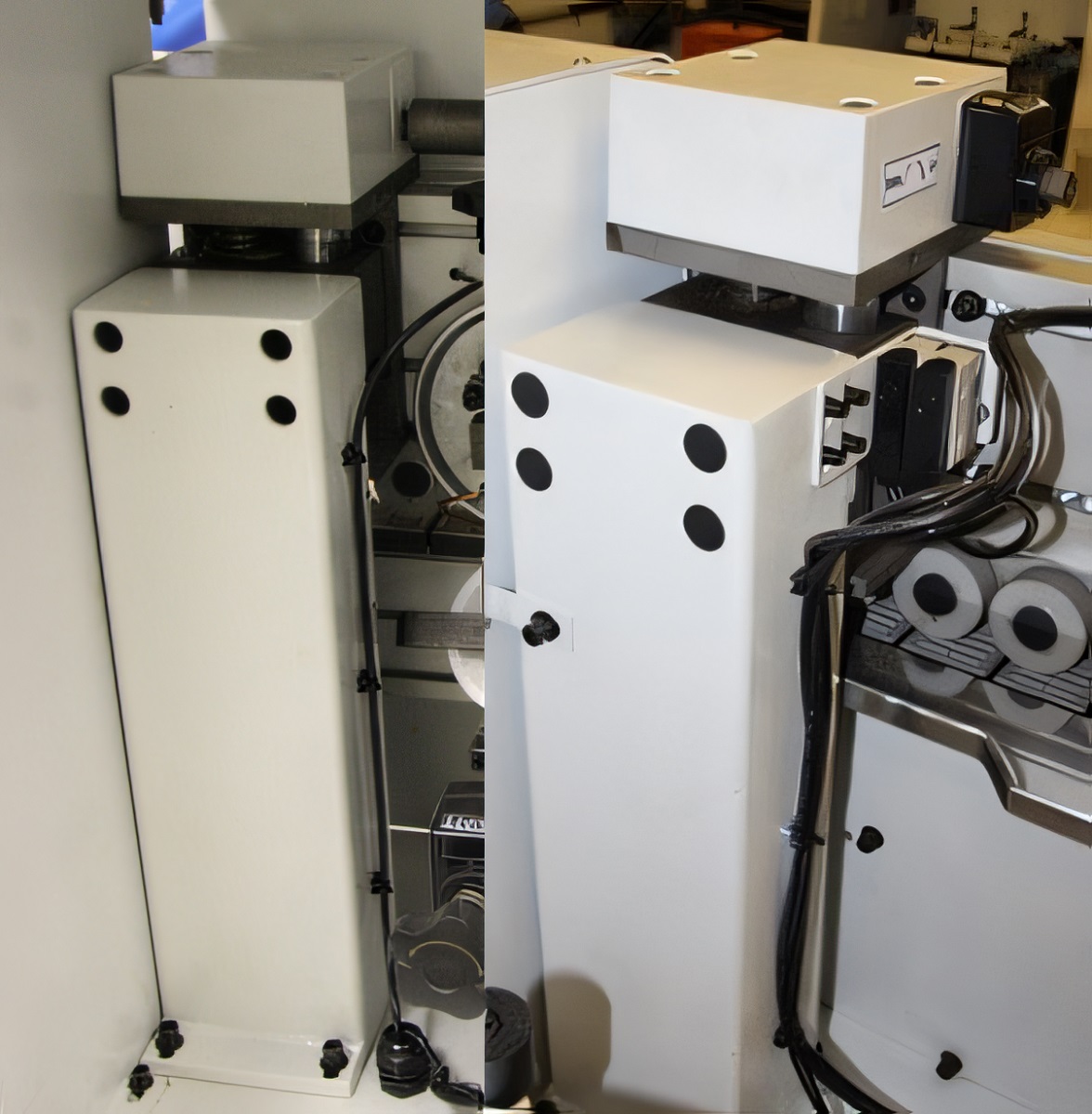

• По всей длине станка точное позиционирование балки достигается за счет опор.

• Долговечный и надежная конструкция конвейера.
• Точное перемещение башмаков осуществляется за счет полукруглой направляющей, прошедшую специальную термообработку с помощью цепи.

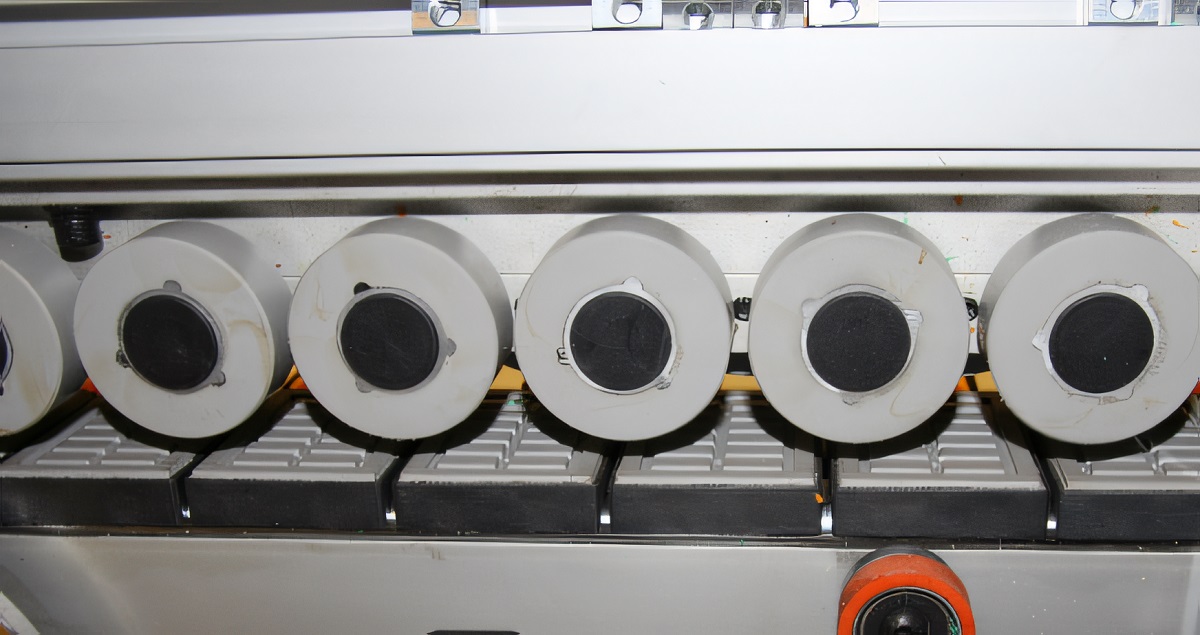

• Износостойкие башмаки в сочетании с резиновыми прижимными роликами диаметром 60 мм, расположенными в 2 ряда, обеспечивают точную транспортировку заготовок.
• Стабильная работа транспортировочного двигателя обеспечивается за счет плавного пуска и эклектического тормоза, в целях безопасности при аварийной остановке.

Двигатель подачи конвейера:

• Мощность: 2,2 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1430 об/мин.

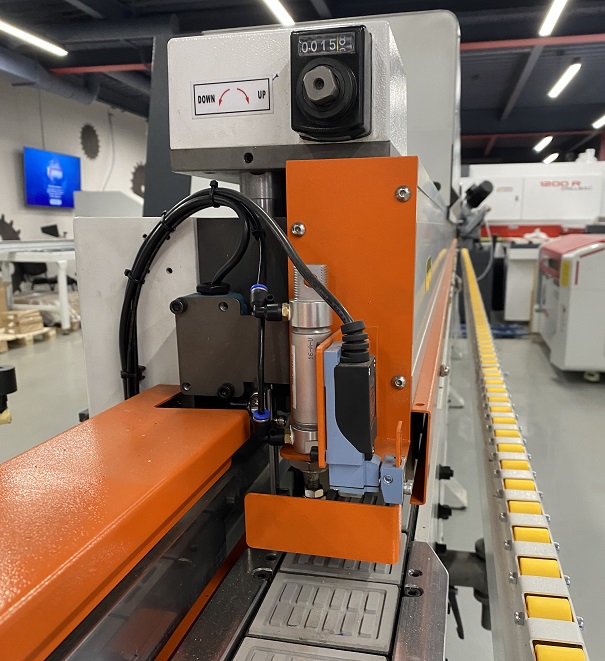

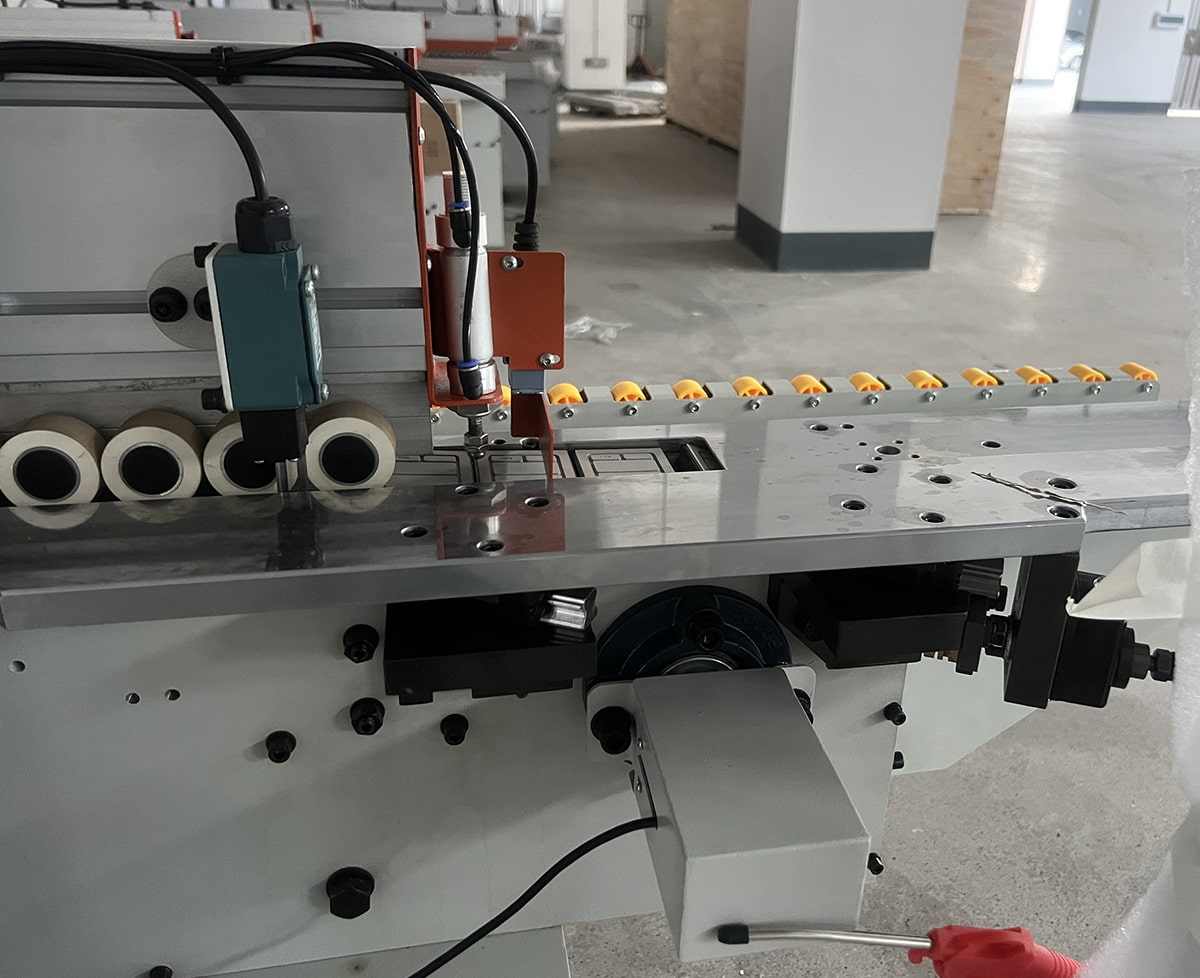

• Система определения интервала подачи заготовки предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла.
• Автоматическая система измерения толщины заготовки, если толщина панели превышает заданную, то станок автоматически останавливается.
• Кнопка аварийной остановки предназначена для моментальной остановки станка, гарантируя безопасность жизни оператора.
• Путевые точки – контактная навигация заготовок для идеально точной обработки на последующих узлах

Предназначен для устранения дефектов раскроя (микросколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали.

Две фрезы с алмазными напайками: Ø 100 x 30 H43 L/R.

Автоматический обдув торца заготовки от стружки.

Два двигателя противоположного вращение с автоматическим подводом/отводом в зону обработки убавляются с помощью пневмоцилиндров:

• Мощность: 2 x 2,2 кВт;
• Частота: 200 Гц;
• Скорость вращения: 12 000 об/мин.

Регулировка по высоте, позволяет максимально использовать весь ресурс инструмента.

Полностью закрыт пылезащитным кожухом.

• Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки.
• Рабочая температура инфракрасной лампы около 300°C.
• Особо актуальна в зимний период времени.

• Плавная подача кромочного рулонного материала в зону нанесения клея из магазина.
• Традиционный способ добавления клея в клеевой бачок, расположен ниже относительно клеенаносящего вала.
• Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.
• Бачок предназначен для горячего клей-расплава EVA с емкостью около 4 л.
• Чувствительная регулировка подачи, чтобы обеспечить рациональное использование клея.

Двигатель привода подачи кромки, клеевого вала и большого прижимного ролика:

• Мощность: 0,75 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1400 об/мин.

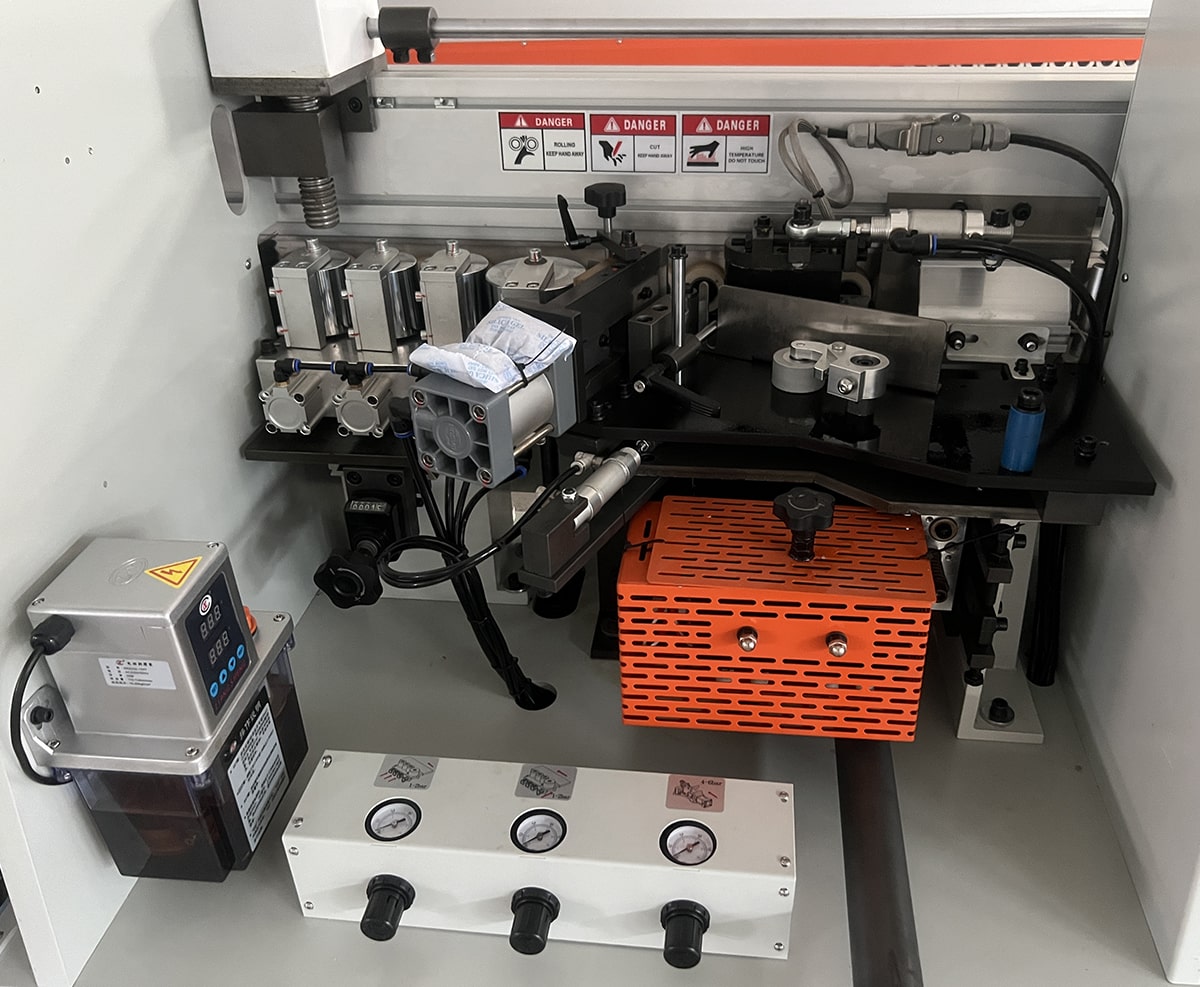

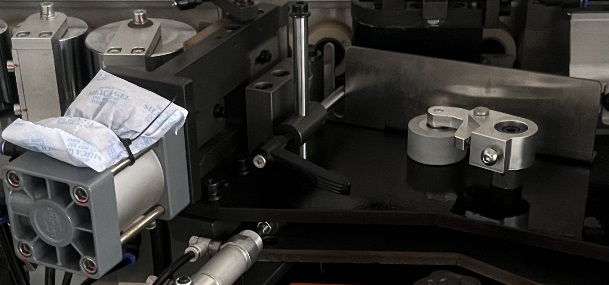

• Встроенная гильотина на пневматическом цилиндре от AirTEC с электрическим переключателем, рассчитан для высокой производительности.
• Боковой роликовый прижим для кромочного материала.

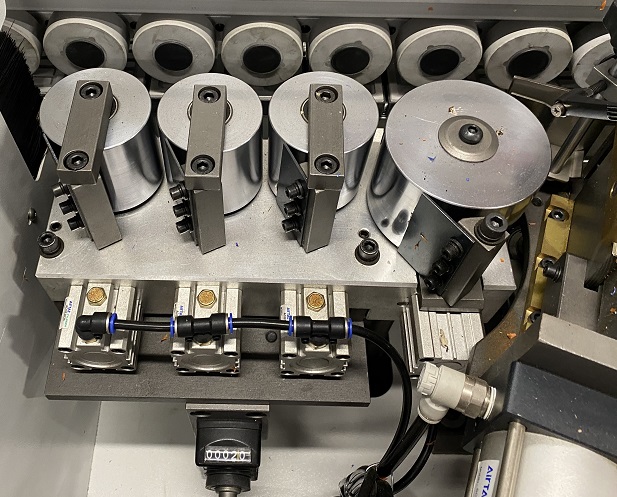

• Состоит из одного подающего ролика большого диаметра Ø 100 мм и трех до прессовочных Ø 65 мм роликов, которые обеспечивая надежную фиксацию кромочного материала на торец заготовки.
• Регулировка площадки прижимной группы на толщину кромочного материала осуществляется с помощью цифрового счетчика.
• Каждый ролик оснащен индивидуальным пневмоцилиндром.
• Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва.

Автоматическая система смазки направляющих основных узлов станка:

• Узел двухмоторной торцовки;
• Цепь конвейера.

Расположение на видном месте для визуального контроля уровня жидкости.

Регулировка частоты подачи смазочного материала на агрегаты.

Линейная направляющая расположена под углом 45°.

Узел торцовки состоит из 2-х двигателей:

• Мощность: 2 x 0,37 кВт;
• Частота: 200 Гц;
• Скоростью вращения: 12 000 об/мин.

2 пилы Ø 100 х 22 Z30 расположены под углом 5°.

Автоматическая система смазки направляющих, с помощью блока контроля времени.

Точный контроль осуществляется за счет установленного частотного преобразователя Delta.

Защита от перегрузки двигателя - это обеспечивает долгий срок службы станка.

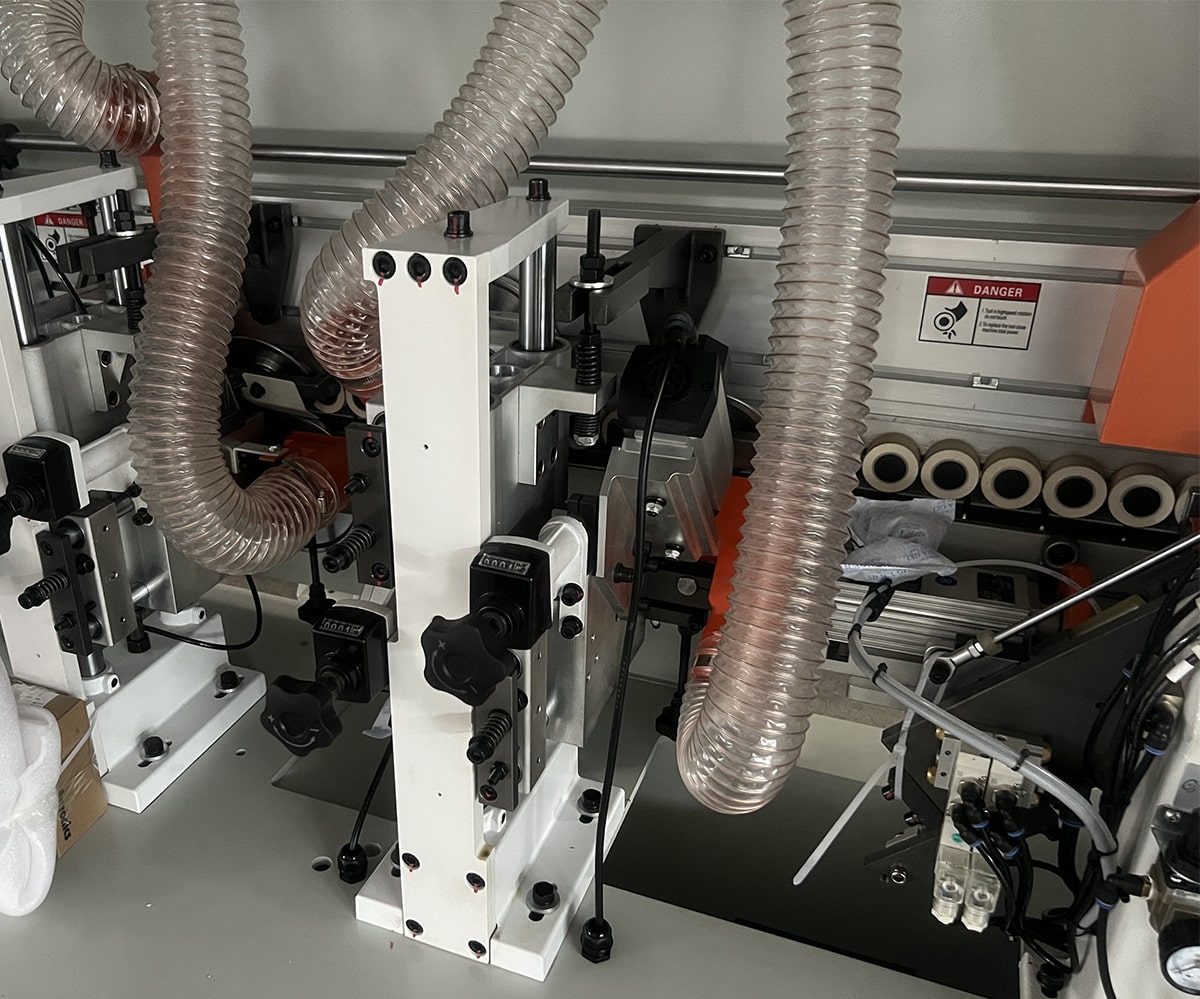

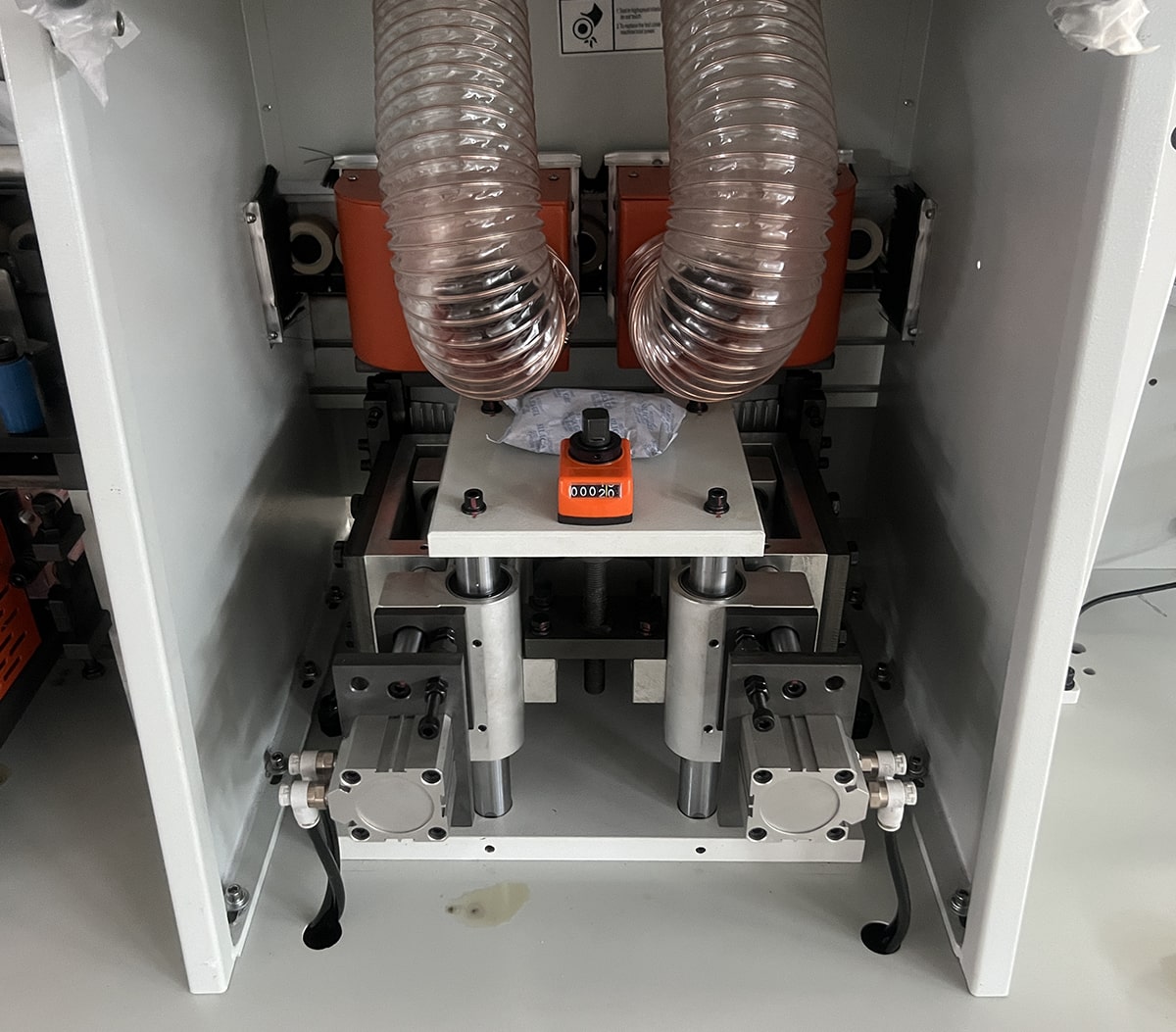

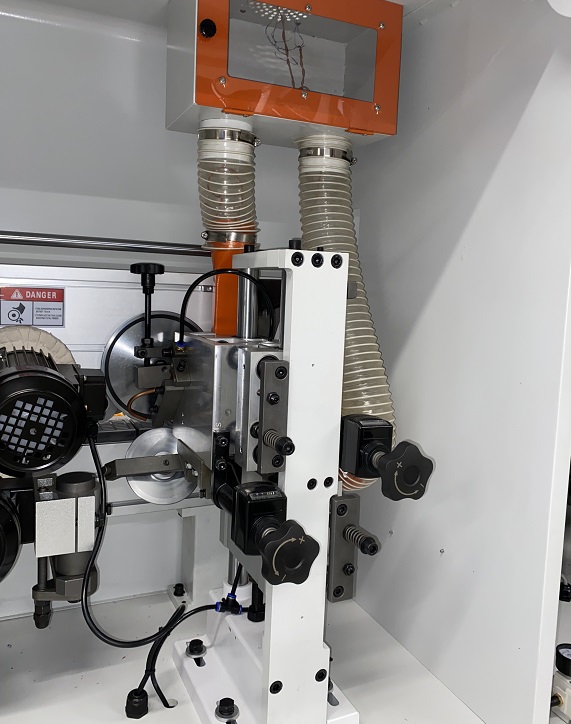

• Служит для фрезерования верхних и нижних свесов заготовки.
• Перенастройка узла на толщину кромочного материала с помощью цифровых счетчиков.
• Точность позиционирования заготовки за счет копиров большого диаметра - Ø 180 мм по плоскости сверху и снизу, а также круглых конусных копиров Ø 120 мм в торец заготовки.
• На каждом двигателе установлены фрезы R2 Ø 69 х Ø 16 H13 Z4.
• Система аспирации эффективно убирает стружку из зоны обработки. Чистое пространство в фрезерном узле обеспечивает высокое качество обработки.

Узел фрезерования свесов с 2 двигателями:

• Мощность: 2 x 0,75 кВт;
• Частота: 200 Гц;
• Скорость вращения: 12 000 об/мин.

• Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
• Перенастройка узла на толщину кромочного материала с помощью цифровых счетчиков.
• На каждом двигателе ножи радиусом R2, с охлаждением, путем подачи сжатого воздуха непосредственно на сами ножи.
• Два двухсторонних ножа для увеличения производительности размеры: 20 х 12 х 2 х R2H.
• Точность позиционирования заготовки за счет копиров большого диаметра Ø 180 мм по плоскости сверху и снизу, а также круглых конусных копиров Ø 120 мм в торец заготовки.

• Предназначен для идеальной финишной обработки поверхности заготовки по плоскости. Убирает остатки клея и подчищает от микро неровностей.
• В основе плавающий копир с установленным двойным лезьвием расположенных сверху и снизу заготовки.
• Охлаждение ножей, путем подачи сжатого воздуха непосредственно на сами ножи.

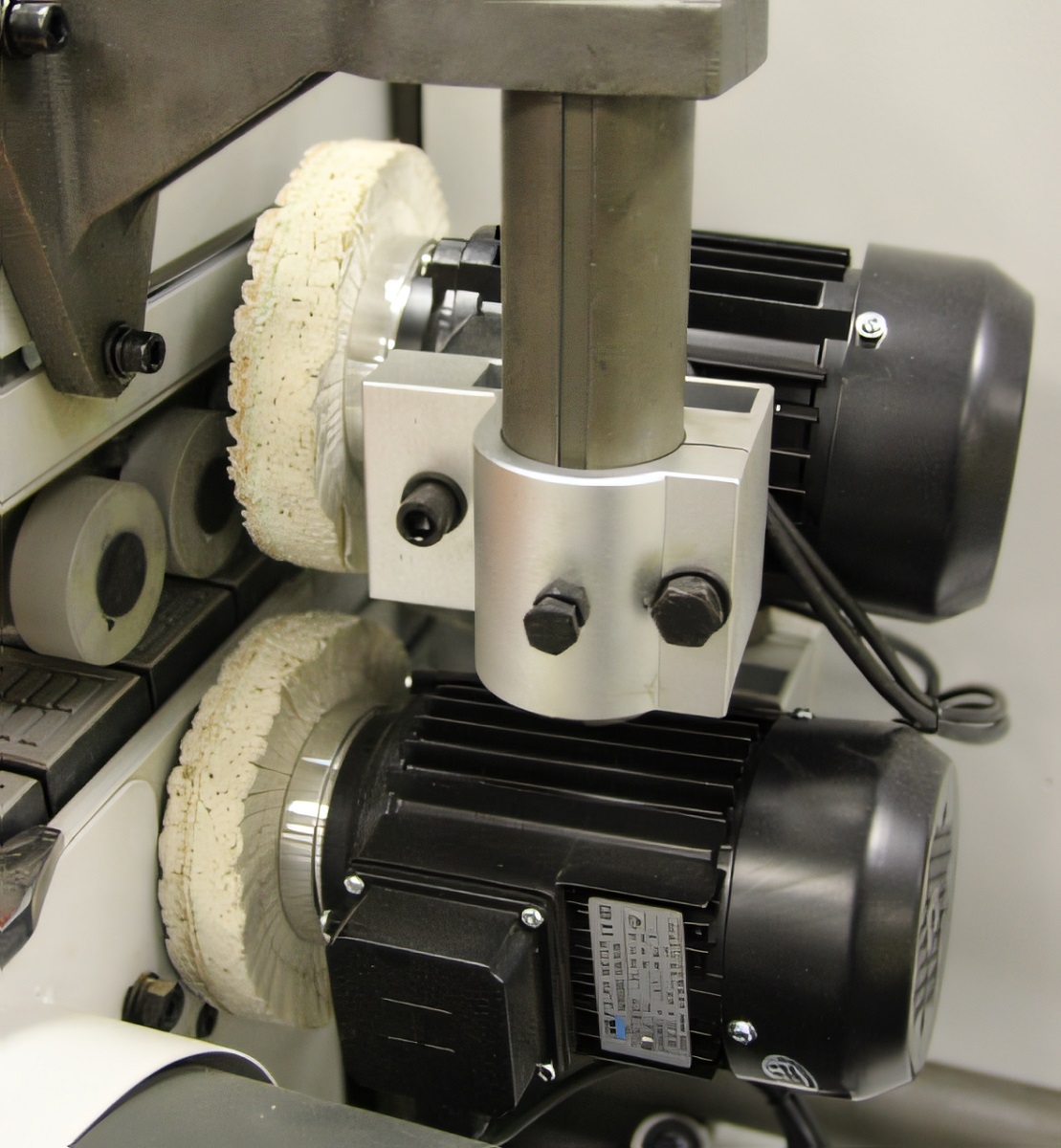

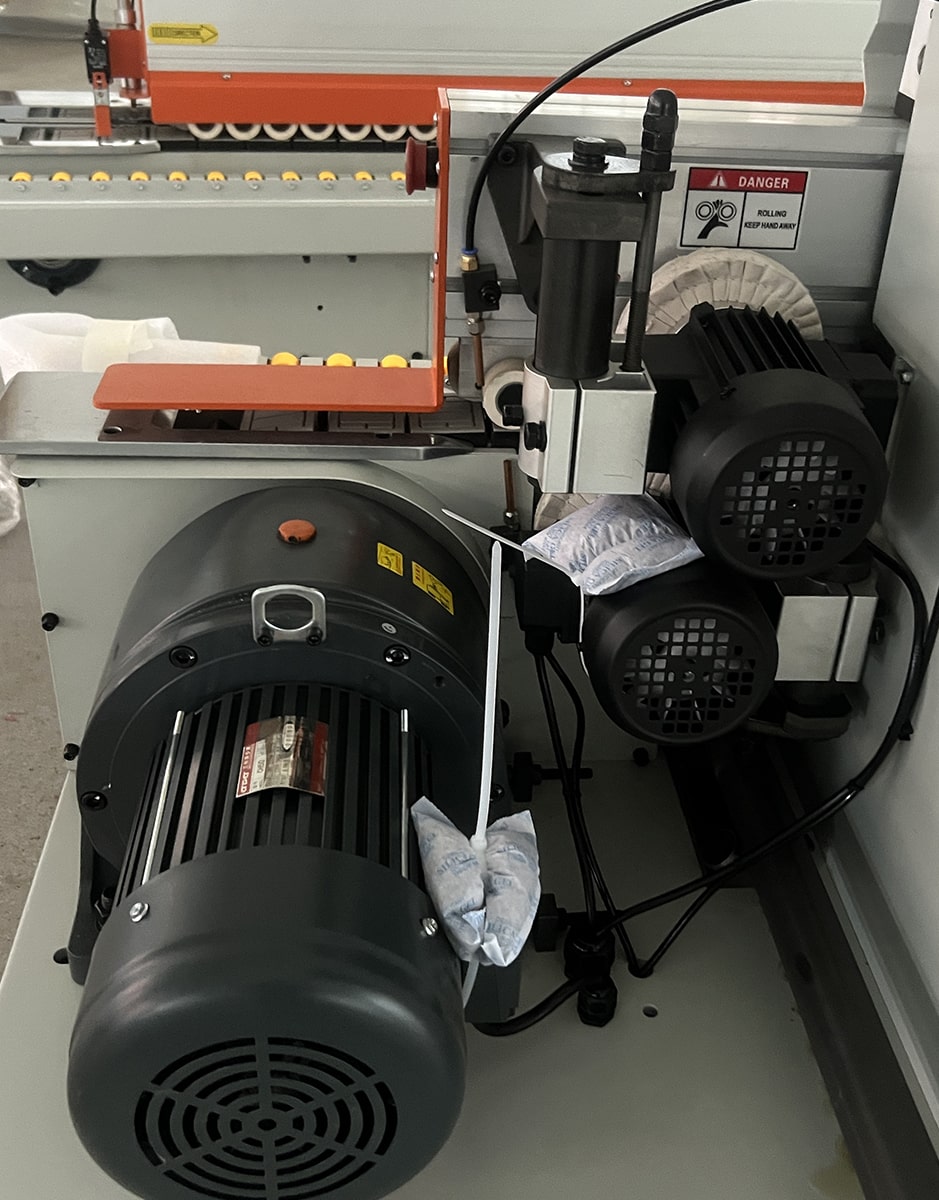

Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.

Обеспечение стабильной работы за счет подключения постоянного питания.

Оснащен 2 двигателями:

• Мощность: 2 x 0,37 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1350 об/мин;
• Диаметр кругов: Ø 150 х Ø 22 мм.

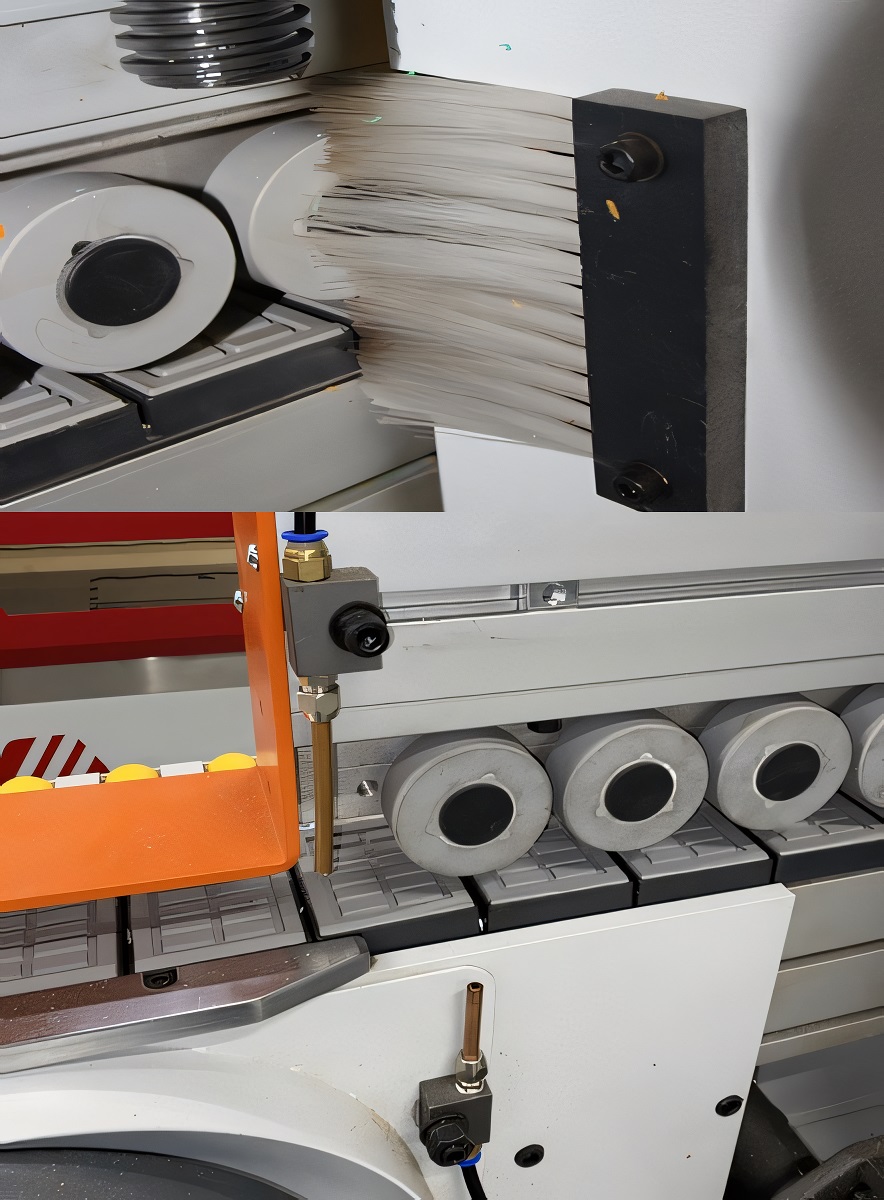

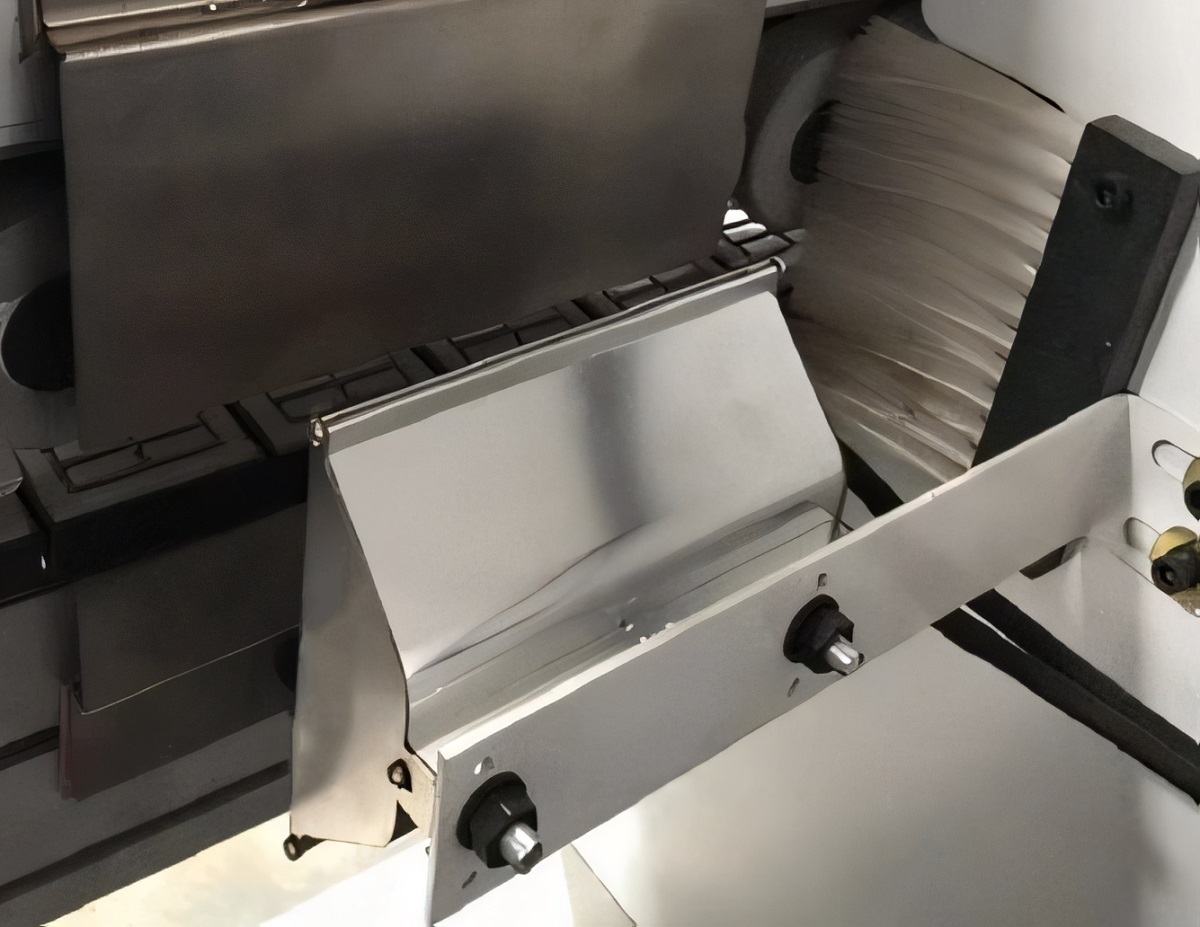

В перегородках станка в зоне прохождения детали установлены щетки для очистки обработанной детали от пыли и частиц кромочного материала предыдущих узлов, который может попасть под копиры последующих узлов.

В конце конвейера установлен принудительный обдув торца для получения идеально чистой заготовки на выходе.

Подсветка внутренней зоны агрегатов станка - удобство обслуживания и настройки агрегатов и отслеживания стабильной работы станка.

Станок оборудован продуманной системой аспирации на основных узлах, которая эффективно убирает стружку из зоны обработки.

Чистое пространство обеспечивает высокое качество обработки.

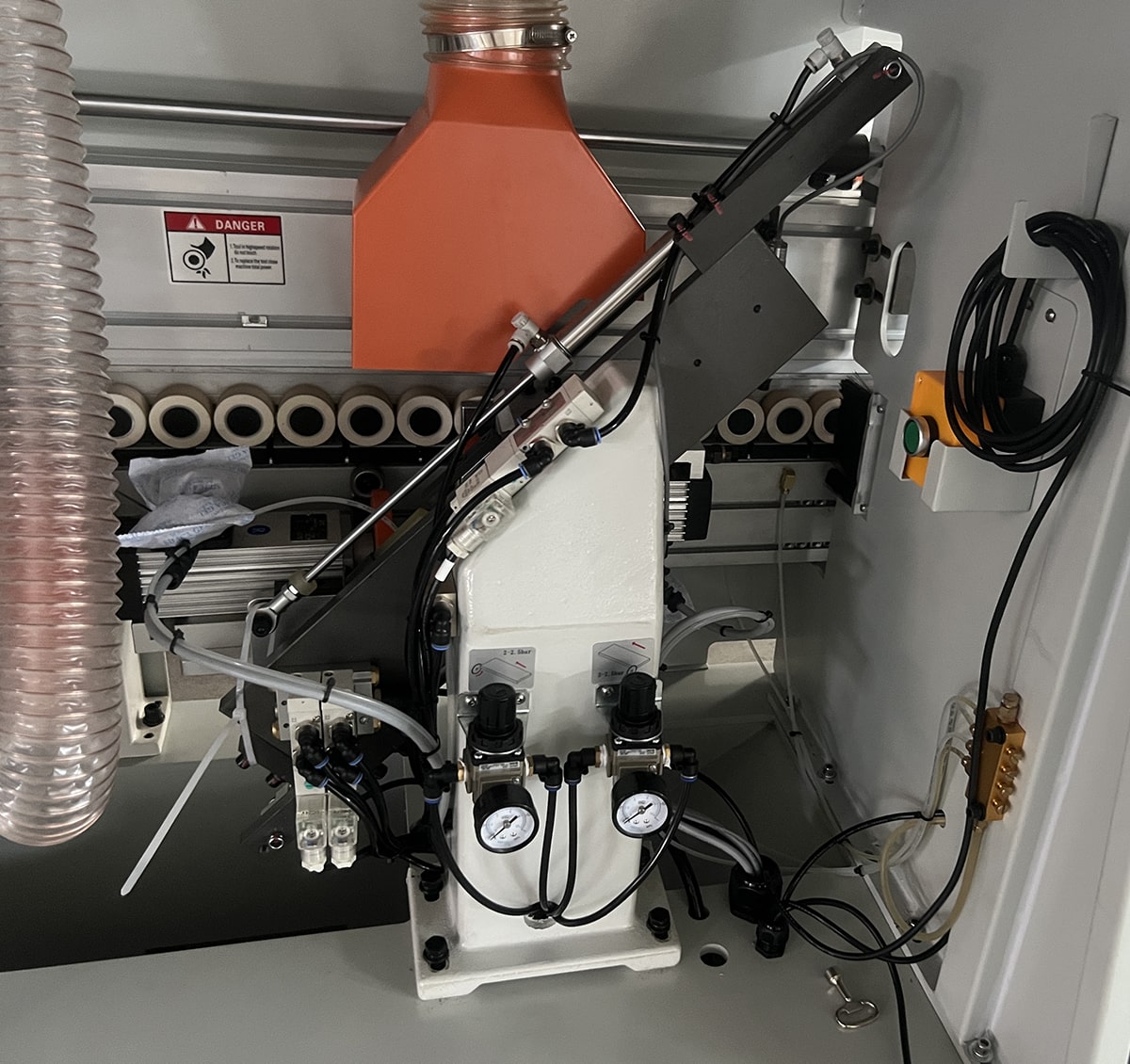

• Пневмо-система станка оснащена блоком AirTAC.
• Регулировка давления и точный контроль подачи воздуха.
• Состоит из резервуара с маслом для смазки системы масляным туманом, фильтра тонкой очистки и блока контроля распределения.
• Необходимое давление: 8 Бар.

• Главный выключатель для подачи питания (Вкл/Выкл).
• Переключатель для наладки и перенастройки станка.
• Кнопка аварийной остановки на пульте управления и задней части станка;
• Отдельный вывод 380 В 7.5 кВт на подключение аспирации (аспирация приобретается отдельно).

• Входное напряжение, 380 В, 50 Гц.

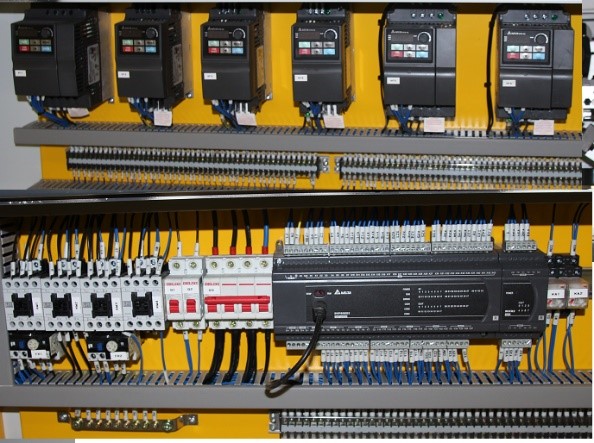

• Преобразователь частоты Delta с функцией электроостановки двигателя от перегрузки.
• Логический PLC контролер DELTA.
• Разрешается эксплуатация в диапазоне 0 - 40°.
• Станок автоматически переходит в режим понижения температуры в клеевой ванне до 100°С по истечению 15 минут простоя. Если простой продлится еще 15 минут, то нагрев ванны прекращается (в зависимости от требований временные и температурные параметры можно менять).

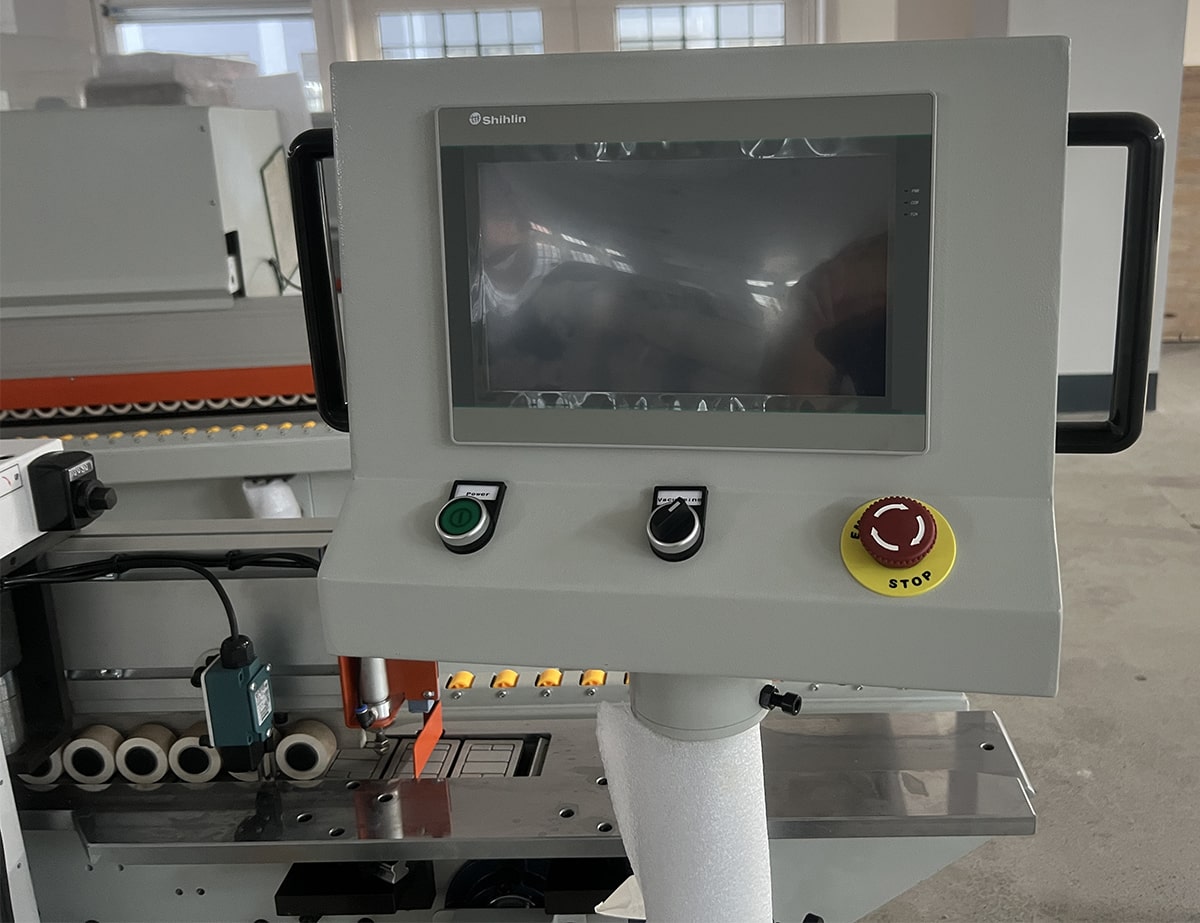

• Отдельно вынесен пульт управления с сенсорным дисплеем Touch SCREEN 10".
• Интерфейс работы интуитивно понятен и прост: информация о состоянии машины доступна с первого взгляда.
• Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
• Отображение процессов и диагностической информации.
• Оперативное решение проблем с помощью кода ошибок, отображаемых на мониторе пульта управления.
• Отдельная кнопка запуска аспирации на пульте управления.
