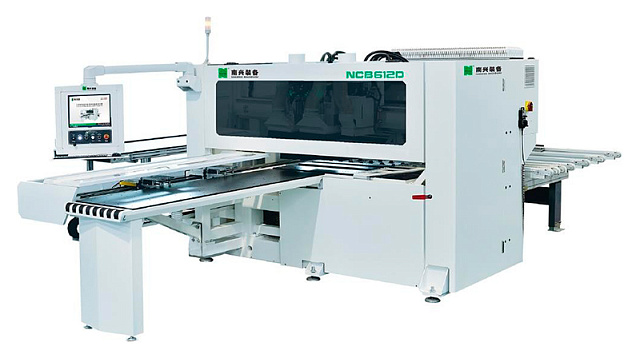

Сверлильно-присадочный центр с ЧПУ Nanxing NCB612D
Код(ы)
товара: НС 334829
Китай
Модели серии:
NCB612D
Количество присадочных голов: 3 шт.

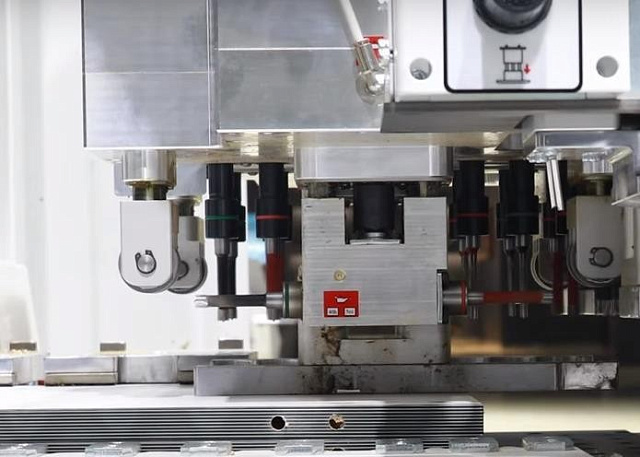

Конфигурация присадочных голов:
Вертикаль: 16 / Горизонт.: 8 (2+2, 2+2) пила
Вертикаль: 10

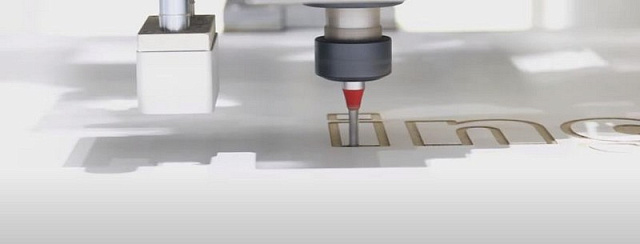

Фрезерный узел:
Мощность шпинделя (верх / низ):
3,5 / 3,5 кВт
Частота вращения шпинделя (верх / низ):
18 000 об/мин
Макс. ширина заготовки: 1200 мм
Макс. скорость перемещения по осям
X / Y: 135 / 75 м/мин
Вес: 3750 кг
Преимущества

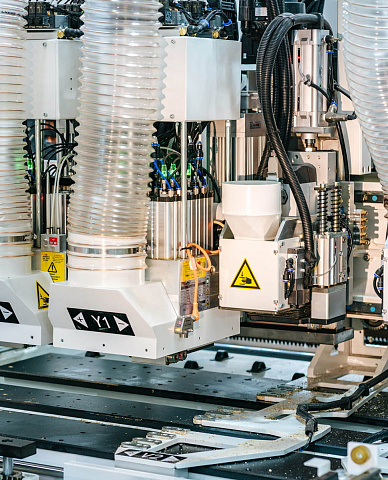

- Обработка заготовки с 6 сторон, 2 присадочные головы сверху, 1 снизу

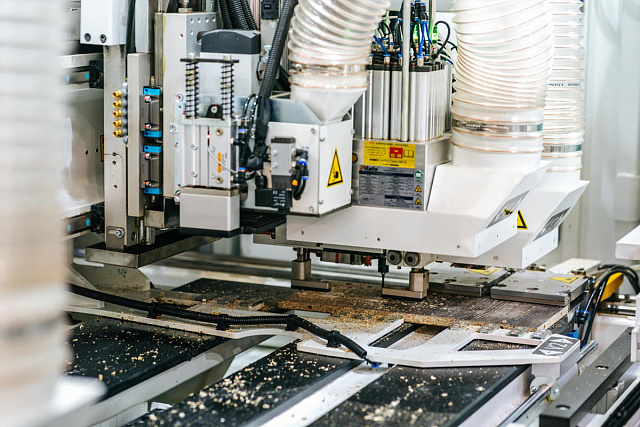

- 2 независимых захвата – идеальная точность и высокая скорость при обработке заготовки
- Компоновка сверл позволяет одновременно выполнять зеркальную обработку

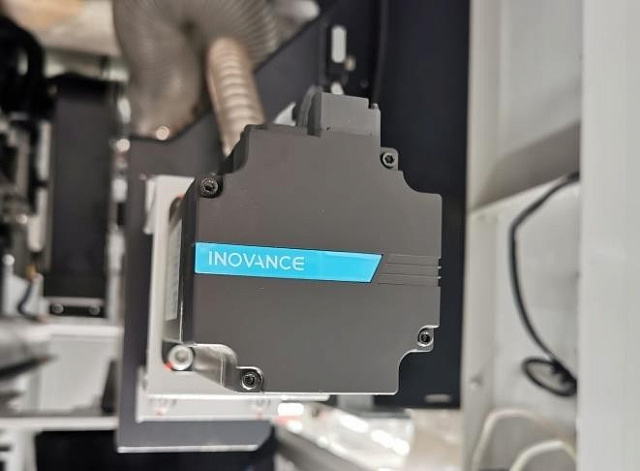

- Точность перемещения по каждой оси обеспечивается серводвигателями INNOVANCE

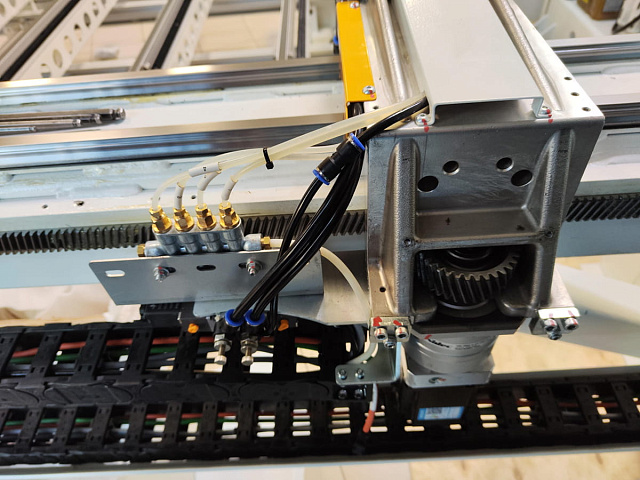

- Не требующие обслуживания японские планетарные редукторы SHIMPO
Модель
NCB612D
НС 334829
ЦЕНА
33 663 761 KZT
Позиционирование заготовки перед обработкой
горизонтально
Одновременная обработка двух заготовок за один установ
+
Количество сторон обработки заготовки за один установ, шт.
6
Длина обрабатываемой заготовки (мин. - макс.), мм
200 - 3000
Ширина обрабатываемой заготовки (мин. - макс.), мм
30 - 1200
Толщина обрабатываемой заготовки (мин. - макс.), мм
10 - 50

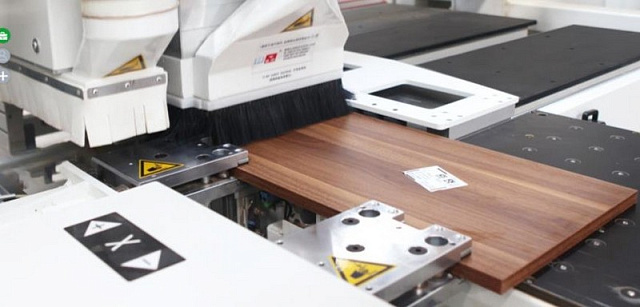

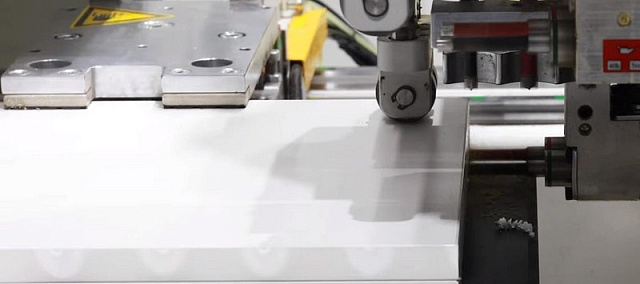

Количество пневматических захватов, шт.
2
Максимальная скорость перемещения по осям X / Y / Z, м/мин
135 / 75 / 30
Количество присадочных голов, шт.
3
Мощность присадочных голов (верх. / нижн.), кВт
(2,2 + 2,2) х 2 / 1,7
Количество шпинделей для сверления в пласть заготовки (сверху), шт.
32 (16 + 16)
Количество шпинделей для сверления в пласть заготовки (снизу), шт.
10

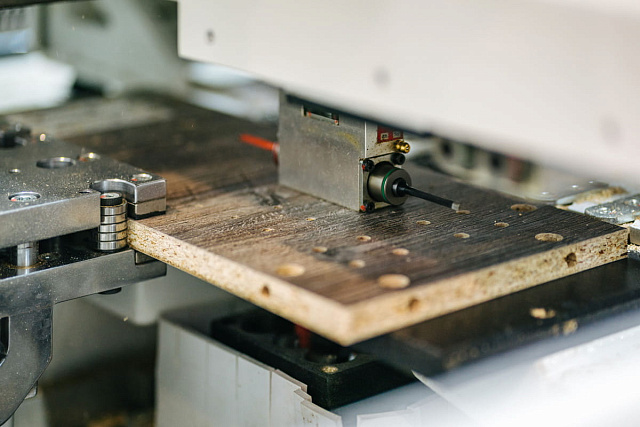

Количество шпинделей для сверления в торцы заготовки, шт.
16 (2 + 2; 2 + 2 / 2 + 2; 2 + 2)
Максимальная длина сверла, мм
70
Пазовальная пила
нет
Верхний фрезерный шпиндель
+
Мощность верхнего фрезерного шпинделя, кВт
3,5
Тип цанги верхнего фрезерного шпинделя
ER25
Частота вращения верхнего фрезерного шпинделя, об/мин
18 000
Автоматическая смена инструмента
нет
Магазин инструмента
-
Тип инструментального патрона (для автосмены)
-
Количество ячеек в магазине инструмента, шт.
-
Нижний фрезерный шпиндель
+
Мощность нижнего фрезерного шпинделя, кВт
3,5
Тип цанги нижнего фрезерного шпинделя
ER25
Частота вращения нижнего фрезерного шпинделя, об/мин
18 000
Частота вращения шпинделей присадочных голов, об/мин
4000

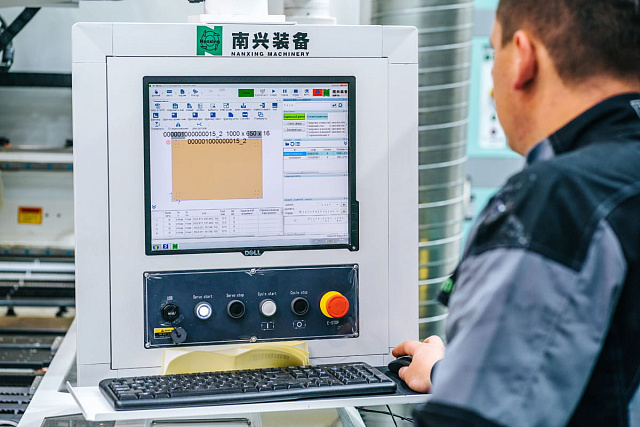

Система ЧПУ
SYNTEC
Интерфейс на русском языке
+
Базовое программное обеспечение на русском языке
-
Офисная версия базового программного обеспечения
опция
Адаптация для работы с ПО "Базис-Мебельщик"
+
Ручной сканер для работы со штрихкодами
+
Ручной пульт управления с маховиком
+
Автоматический конвейер выгрузки деталей
+
Кондиционер электрошкафа с фреоном
-
Система контрольного измерения заготовок перед обработкой
+

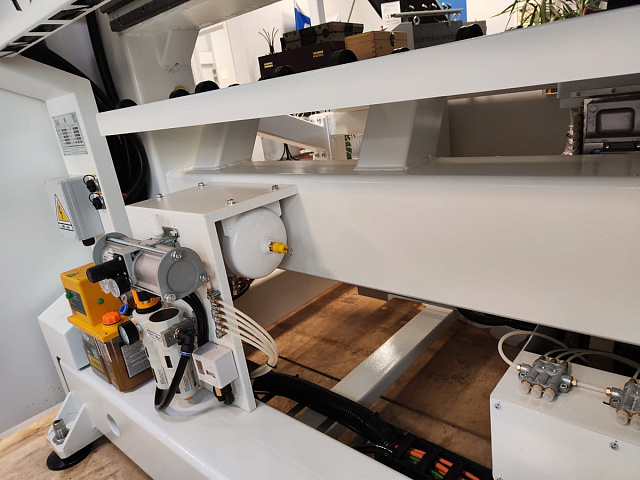

Автоматическая централизованная смазка направляющих и подшипников
+
Напряжение, В
380
Частота тока, Гц
50
Давление в пневмосистеме, МПа
0,6 - 0,7
Общая установленная мощность, кВт
24,6

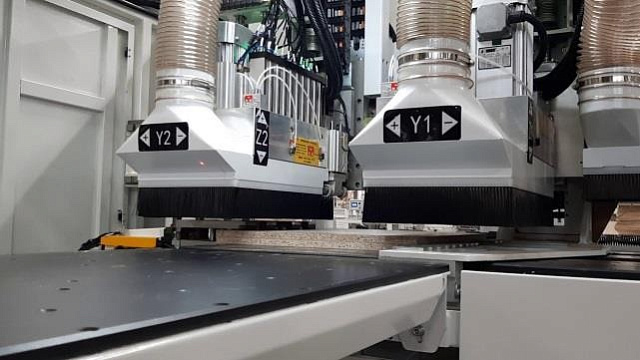

Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм
2 * 200 / 1 * 125
Длина, мм
5705
Ширина, мм
2810
Высота, мм
2045
Вес, кг
3750
