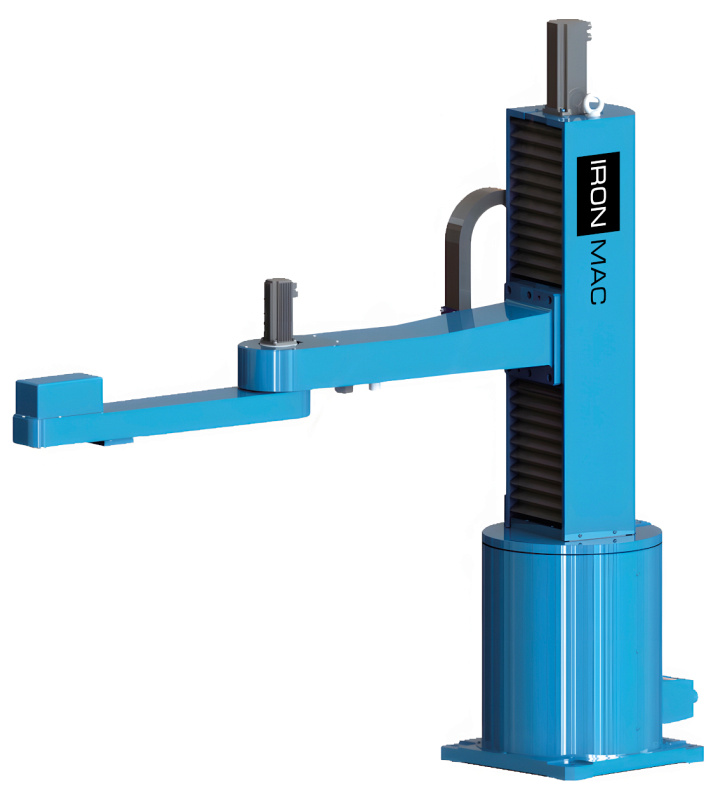

Роботы манипуляторы для пресса серии IR-HC IR-HC410А

Роботы манипуляторы для пресса серии IR-HC IR-HC410А

- - штамповка;
- - обработка;
- - сборка;
- - погрузка, разгрузка.

₸ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

< IR-HC415 IR-HC420

Число степеней свободы

4 шт.
Максимальная нагрузка

10 кг
Максимальный рабочий радиус

1402 мм
Класс защиты IP робота

IP54
Класс защиты шкафа управления

IP53
Вес шкафа управления

50 кг
Вес

230 кг

Назначение

Используются для работы с прессовым оборудованием обеспечивая высокую надежность, высокую стабильность, короткое время отклика на движение, чувствительный отклик; высокую скорость, высокую повторяемость и высокую стоимость исполнения, полностью отвечают высоким требованиям штамповки, обработки и других отраслей промышленности.

А используя специально разработанное ПО, управление манипулятором становиться простым и удобным, обеспечивая высокую скорость, и повторяемость.

Область применения

Серия роботов НС в основном используется в области штамповки, особенно в автомобилестроении и производстве бытовой техники. В отличие от традиционных 6-осевых роботов с высокой стоимостью, робот HC использует модульную конструкцию с переменной длиной манипулятора, чтобы обеспечить гибкое применение в различных ситуациях.

Конструктивные особенности

Низкая стоимость, вы покупаете общепромышленный робот, который можно перепрограммировать для других операций по обработке, сборке, а также окупить затраты за один год.

Благодаря высокоточному и высокожесткому импортному редуктору машина может использоваться в течение нескольких десятилетий. После покупки она будет приносить пользу в течение многих лет.

При использовании высокоточного редуктора с низким коэффициентом вращения скорость работы в два раза выше, чем у шестисуставного робота того же уровня.

С использованием высокоточного RV-редуктора с повторяемой точностью позиционирования конца, достигающей ±0,05 мм.

Высокопрочный чугун и литой алюминий для ключевых деталей конструкции обеспечивают высокую жесткость робота на высоких скоростях.

Усовершенствованная система управления и сервопривод используются для достижения высокой скорости и плавности движения, а точкой перехода является практически нулевая временная пауза.

Максимальная нагрузка на запястье составляет 10 кг, что позволяет обрабатывать большие заготовки и легко реагировать на новые бизнес-заказы от клиентов.

Модель

IR-HC410А

Число степеней свободы, шт.

Максимальная нагрузка, кг

Максимальный рабочий радиус, мм

1402

Повторяемость, мм

±0,05

Класс защиты IP робота

IP54

Длина кабеля до ПУ, м

Длина питающего кабеля, м

Параметры входа / выхода ( I / O )

32 входа (варианты проводимости NPN, PNP), 31 выход( проводимость NPN)

Сигнальная линия

12 конт, авиа разъем

Диаметр пневматической трубки, мм

1 x Ø6

Емкость резервной батареи, кВА

2,3

Потребляемая мощность, кВт

4,3 / 3 фазы

Напряжение, В

380

Сила тока, А

3,2

Способ монтажа / поверхность

Горизонтально

Класс защиты шкафа управления

IP53

Вес шкафа управления, кг

Основные операции

Штамповка

J1, °

±145

J2, °

±135

J3, мм

±250

J4, °

±180

225°/с, 3,93 рад/с

225 °/с, 3,93 рад/с

500 мм/с

180 °/с, 3,14 рад/с

300 °/с, 5,23 рад/с

375 °/с, 6,54 рад/с

830 мм/c

360 °/с, 6,28 рад/с

J4, кг㎡

0,2

J4, Нм

40,4

Температура, °C

0 - 45

Влажность, %

20 - 80

Другое

Избегайте контакта с легковоспламеняющимися или агрессивными газами и жидкостями, Ихбегайте электронных помех (в том числе от плазмы).

Вес, кг

230
