Проволочно-вырезной электроэрозионный станок Kingred KD1000ZL
Макс. размер заготовки:
950 х 1170 х 280 мм
Макс. вес заготовки: 1000 кг
Угол наклона проволоки: ± 10° / 80 мм
- Сервопривод осей X, Y
- ШВП со сдвоенной гайкой для полного исключения влияния зазора на точность перемещения
- Шероховатость обработанной поверхности до Ra 0,8 мкм
- Линейная точность обработки деталей ± 6 мкм
- Отсуствие необходимости перезаправки проволоки при регулировании высоты оси Z
- Автоматическая регулировка высоты по оси Z

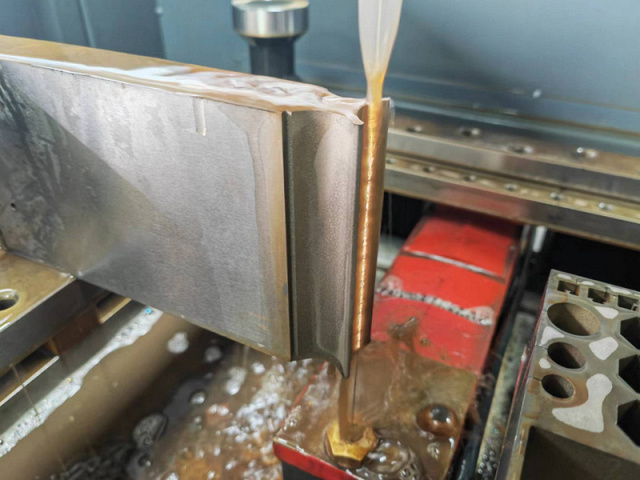

Электроэрозионные проволочно-вырезные станки предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие - материал должен быть электропроводным
Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков.
Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке.
Термически сбалансированная станина увеличенной жесткости.
Отличается высокой точностью позиционирования, современной системой ЧПУ с большим набором функций, наличием удобного пульта управления.
- Жесткая литая станина станка из высококачественного чугуна HT250.
- Двойной отпуск, гарантирующий отсутствие внутренних напряжений и длительное сохранение точностных характеристик станка.

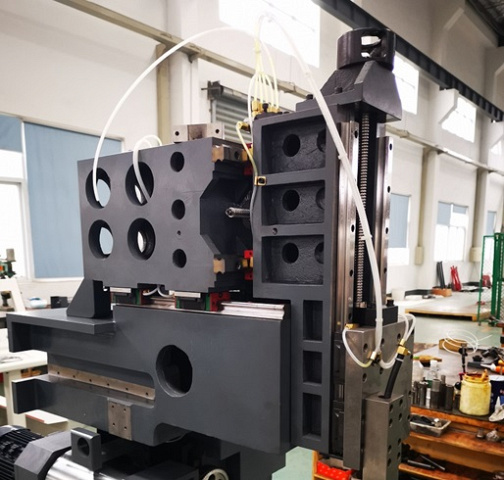

- «С»-образная конструкция с верхней колонной без пустот исключает появление деформации и гораздо более жесткая по сравнению с «F»-образной структурой.
- «T»-образная конструкция основания станины позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола.
- Запатентованная вертикальная конструкция узла для обработки углов ±12°/ 80 мм, оси U, V приводятся в движение высокоточными ШВП по линейным направляющим.
- Выносной пульт управления для максимального удобства.
- Z-ось может быть выставлена по отношению к заготовке с минимальным зазором.
- Z-ось оснащается низкоскоростным приводом с высоким крутящим моментом, что позволяет не перематывать проволоки при установке Z-оси, что очень удобно при обработке заготовки с переменной высотой.
На станках серии ZL установлены серводвигатели и сервоприводы рабочего стола, обеспечивающие высокую точность перемещения и надежность.
Позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола
Система ЧПУ на базе системы Windows имеет встроенную CAM систему KCUT, которая позволяет создать управляющую программу на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.
Функции системы ЧПУ:
- Определение кромки заготовки;
- Определение центра отверстия;
- Функция «Автотехнолог»;
- Возврат в исходную точку;
- Режим имитации;
- Защита от порыва проволоки.
Удобное управление с интуитивным интерфейсом.
Обеспечивает циркуляцию и подачу СОЖ в рабочую зону станка.

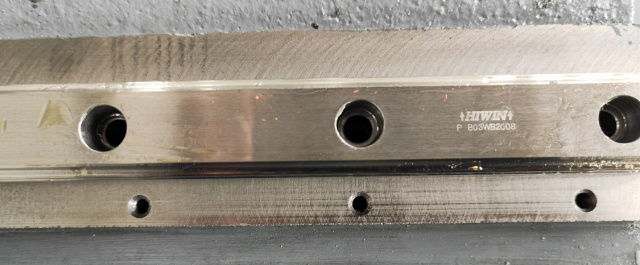

Обеспечивают высокую точность перемещений рабочего стола.
Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.
Для продления срока службы СОЖ.
Препятствует образование коррозии на детали и рабочем столе станка и улучшает качество обработки.
Для фиксации заготовки на рабочем столе.

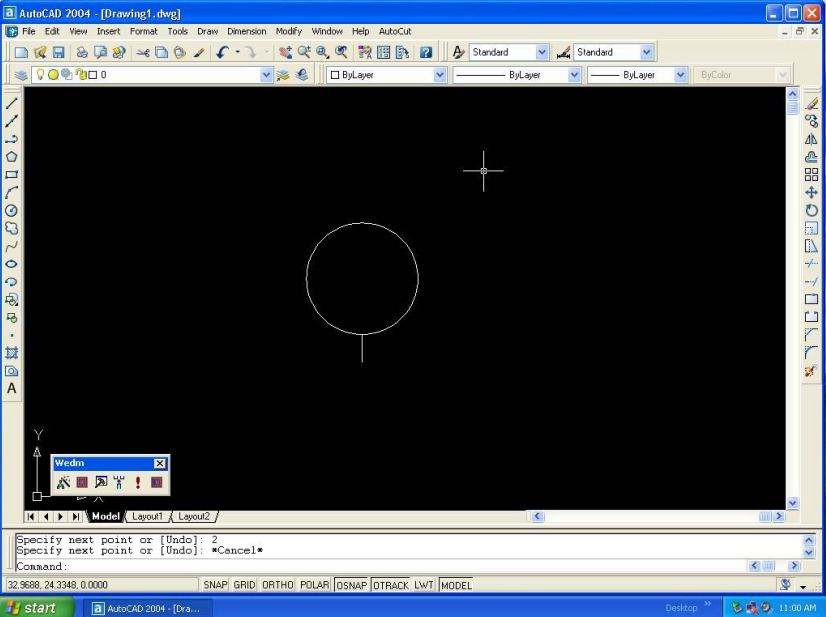

Шаг №1. Создание контура обработки в системе AutoCAD 2002
Шаг №2. Вызов диалогового окна функции «Автотехнолог» AutoCUT
Шаг №3. Проверка выдаваемых параметров (количество проходов, разбиение по припускам, смещение проволоки, тип обработки пуансон/матрица).
Шаг №4. Автоматическое формирование траектории движения проволоки
Шаг №5. Запуск программы
