Станок для раскроя камня DENVER Tecnika

Нет в наличии
Станок для раскроя камня OMAG Digitale 5

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Количество осей: 5 шт.

Макс. Ø диска: 625 мм

Мощность шпинделя: 13 кВт

Преимущества

Резка концевыми фрезами
Фрезеровка кромки профильными фрезами
Сверление в 4-х углах в едином цикле вырезки с диском
Единичное сверление в любом месте
2D/3D черчение
Фотографирование слябов
Вакуумная система переноски изделий
Профилирование диском в горизонтальной, вертикальной поверхностях с изменяемым углом
Режим «Плиткореза»
Автоматическая раскладка заготовок с целью снижения отходов производства
Прямолинейный и криволинейный раскрой диском
Одиночные резы в ручном режиме
Комплексные резы по программе
Производство скульптур, капителей
Визуализация обработки

НАЗНАЧЕНИЕ:

TECNIKA - это новый 5-осевой обрабатывающий центр, специально разработанный для обработки как натурального так и искусственного камня, керамики и ультратонких материалов, полностью отвечающий самым высоким требованиям по скорости, точности и программному интерфейсу. Всё это необходимо для решения современных задач связанных с эффективной резкой плит, включая обрезку, снятие напряжения, разнонаправленные и криволинейные резы, а также внутренние вырезы.

TECNIKA приходит с современной технологией для того чтобы помочь компаниям справиться с новыми характеристиками материалов, предлагая специфический пакет «железо + программное обеспечение».

Моноблочная структура обеспечивает максимальную жесткость, быстрое ускорение, точность резки и простоту установки.

Программное обеспечение CAD-CAM разработано на основе анализа различных свойств материалов, режимов резки, возможностей режущего инструмента. В совокупности с механической прочностью станка позволяет достигать одной десятой миллиметра точности при наилучшем качестве.

Все направляющие и скользящие части защищены защитой ABS, чтобы гарантировать легкий, нержавеющий, звукоизоляционный, эргономичный и эстетичный результат.

Гибкость в работе обусловлена современной ЧПУ системой OSAI, разносторонним дружественным программным обеспечением DDX EASYSTONE.

В станке применена фирменная запатентованная технология X - DRIVE. Она заключается в непрерывном контроле над центральной точкой инструмента и удержания её под углом 90 град. к обрабатываемой поверхности для достижения повышенной точности обработки.

Мощный шпиндель 13,2 кВт\18 л.с. (S6) с регулируемой скоростью до 6000 об\мин обеспечивает широчайший круг задач, используя сверла, концевые фрезы, торцевые резы и т.д.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Прямолинейные резы диском.
Криволинейные резы диском или фрезой.
Наклонные резы диском под углом от 0 до 90°.
Сверление в углах в едином цикле резки с диском.
Выборка материала из блока, обнижение с помощью фрез.
3D профилирование диском или фрезой.
Барельефы, надписи, скульптуры, капители с помощью фрез.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ДВИГАТЕЛЬ Мощность 18 л.с. / 13 кВт. с комплексным воздушным и водяным охлаждением, валом диаметром 50 / 90 мм и ABS пластиковым кожухом для пильного диска.

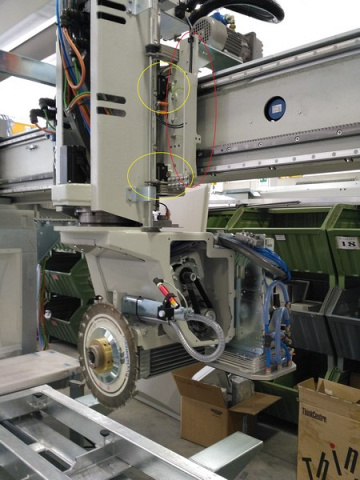

	ПОВОРОТНЫЙ УЗЕЛ Усиленный механизм вращения головы -3 - +363, с возможностью интерполяции по осям X, Y, C и A для автоматических диагональных резов под любым углом и сложного профилирования деталей.
	НАКЛОННЫЙ УЗЕЛ Наклон шпинделя на угол от 0° до 90°. Ось А, положение которой автоматически визуально отображается на экране, непрерывно интерполирована с осями X-Y-Z. Бесщеточный мотор и привод высокой точности.
	СИСТЕМА ЧПУ Система ЧПУ состоит из: Блока управления станком OSAI с ОС Windows 7. Консольного пульта управления с 21” сенсорным монитором. FACILE Новейший русифицированный интерфейс визуального управления.
	ПРОИЗВОДИТЕЛЬНОСТЬ Эксклюзивные технические решения, разработанные компанией DENVER для своих тяжелых мостовых пил обеспечивают непревзойденную прочность, скорость резки более 4 м/мин. для 3 см. гранитных слэбов, низкие затраты на содержание станка и увеличенный срок службы, благодаря: Централизованной системе смазки; Усиленным подшипникам; Усиленной конструкции из закаленной стали; Не требующим замены шарикоподшипникам на высокоточных направляющих; Верхней балке с ребрами жесткости, произведенной из высокопрочной стали и обеспечивающей максимальную прочность и точность; Запатентованной соединительной системе пружин и реечной трансмиссии; Улучшенной антикоррозийной обработке с горячей оцинковкой и эпоксидным покрытием в два слоя.
	НОВЕЙШЕЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ FACILE Поддерживаемый функционал: Простое черчение (от точки к точке); Импорт файлов DXF; Функция «МУЛЬТИ-СЛЭБ»; 3-х осевое измерение толщины сляба и диаметра диска; Автоматический нестинг; Единичные и множественные резы диском; Комбинированная резка диском и сверлом или фрезой; Моделирование траектории движения инструмента с визуализацией стола, слэба, диска и фрезы, вакуумных присосок; Интерполяция по 4 осям, с возможной 5-й осью позиционирования; Контроль параметров обработки в режиме реального времени.
	РЕЗИНОВОЕ ПОКРЫТИЕ РАБОЧЕГО СТОЛА Покрытие изготовлено из специальной упругой резины.
	X-MOTION ВАКУУМНЫЕ ПРИСОСКИ ДЛЯ ПЕРЕМЕЩЕНИЯ ЗАГОТОВОК Запатентованная система создания вакуума для оптимального захвата отрезанных частей. Присоски необходимы для того чтобы освободить оператора от ручной разгрузки заготовок в течение цикла резки (например разъединить отрезанные части для предотвращения зарезания диском) . Блок управляется независимым вакуумным насосом через программное обеспечение. Минимальные размеры переносимых заготовок 2 х 3 см

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	ВЫНОСНОЙ ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ
	РАЗДВИЖНЫЕ ЗАЩИТНЫЕ ДВЕРИ БЕЗОПАСНОСТИ В модели ELITE
	КОЖУХ ДЛЯ ДИСКА Ø625 ММ
	ШПИНДЕЛЬ МОЩНОСТЬЮ 13 КВТ В модели LAB Настраиваемая скорость вращения (до 6000 об/мин.) посадка Ø50 мм. внутренняя резьба 1/2 GAS

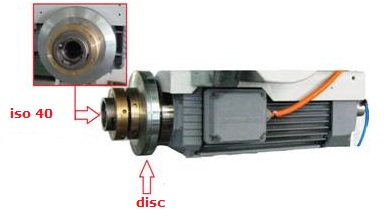

	ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ 13 КВТ В модели ELITE Настраиваемая скорость вращения (до 6000 об/мин.) посадка Ø90 мм. и крепление ISO40 для конусов.
	ГИДРАВЛИЧЕСКИЙ НАКЛОНЯЕМЫЙ СТОЛ
	РЕЗИНОВОЕ ПОКРЫТИЕ ДЛЯ СТОЛА
	ВАКУУМНАЯ СИСТЕМА X-MOTION ДЛЯ ПЕРЕМЕЩЕНИЯ ДЕТАЛЕЙ В модели ELITE Система обеспечивает полностью автоматический цикл раскроя каменных заготовок (автоматический нестинг), что позволяет увеличить производительность более чем на 40%!

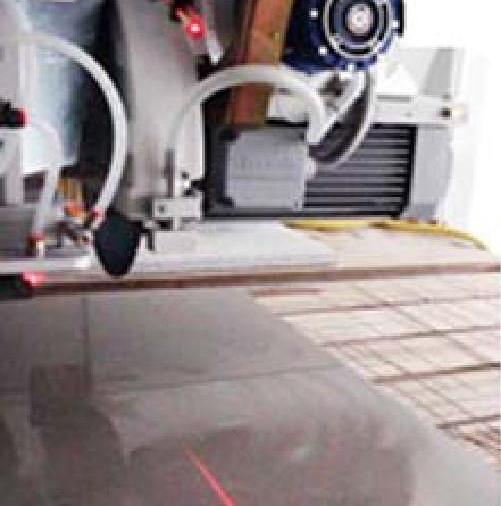

	ЛАЗЕРНАЯ ЛИНЕЙКА CLASS III R УСТАНАВЛИВАЕТСЯ НА КОЖУХ ПИЛЬНОГО ДИСКА
	АВТОМАТИЧЕСКИЙ ПНЕВМАТИЧЕСКИЙ ЩУП ДЛЯ ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ СЛЯБА
	АВТОМАТИЧЕСКИЙ КОНТАКТНЫЙ ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА ДИСКА, А ТАКЖЕ ДЛИНЫ ФРЕЗ, СВЁРЕЛ
	ЛАЗЕР ДЛЯ ПОЗИЦИОНИРОВАНИЯ ЗАГОТОВКИ ИЛИ ШАБЛОНА

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

Резиновое покрытие для стола

Только для модели LAB

Поворот шпинделя на угол от -3° до 363°

Только для модели LAB

EASYSTONE NC PHOTO для фотосъемки с установкой цифровой камеры

Увеличивает высоту машины.

Функционал:

Импортирует файлы с изображением слябов для управления положением, размером, изменением цвета и зернистости;
Преобразует изображение в CAD-файл для оптимизации раскроя;
Увеличивает высоту машины.

EASYSTONE NC программное обеспечение для выборки фрезами

EASYSTONE NC программное обеспечение для консольного пульта управления для работы с блоками (карнизы)

Линейные и криволинейные карнизы с диском в вертикальном положении;
Линейные карнизы с диском в горизонтальном положении;
Черновая и чистовая зачистка диском с 3-осевой интерполяцией по осям X, Y, Z;
Выборка и сужение блоков в разрезе 2D достижимы с помощью диска, управление 3D-профилями.

EASYSTONE CAD-CAM для изготовления памятников (гравировка, фрезеровка барельефов, резьб), текстуры

3-осевые черновые и чистовые операции с резьбовыми фрезами.
V-образная гравировка.
IGES, STL, STEP, 3DM, импорт файлов изображений с интерполяцией по осям X, Y, Z.
Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском.

Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском.

Библиотека готовых 3D моделей

EASYSTONE CAD-CAM Программное обеспечение для работы фрезами

Линейные и криволинейные карнизы с диском в вертикальном положении.
Линейные карнизы с диском в горизонтальном положении.
Черновая и чистовая зачистка диском и фрезой.
Выборка и сужение блоков в разрезе 2D достижимы с помощью диска, управление 3D-профилями руководящими принципами в плане и разделе).
Контроль последовательности инструментов (кухонные столешницы, душевые поддоны).

Не поддерживает барельефы и текстуры.

Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском.

EASYSTONE PHOTO Система фотосъемки с установкой цифровой камеры

Функционал:

Импортирует файлы с изображением слябов для управления положением, размером, изменением цвета и зернистости.
Преобразует изображение в CAD-файл для оптимизации раскроя.
Увеличивает высоту машины.

Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском.

EASYSTONE CAD-CAM Программное обеспечение для работы с диском

Функционал:

2D черчение.
Импорт файлов DXF.
CAD-CAM в единой среде.
Функция «МУЛЬТИ-СЛЕБ».
Автоматический нестинг.
3-осевое фрезерование, профилирование и сверление.
Циклы резки в 3 осях.
Управление толщиномером в 3 осях.
Прямые карнизы (с интерполяцией по оси Z) с диском в вертикальном положении.
Прямые карнизы с диском в горизонтальном положении, а также криволинейные карнизы с интерполяцией по оси С.
Интерполяция по 4 осям, с возможной 5-й осью позиционирования.
Контроль параметров обработки в режиме реального времени.

EASYSTONE CAD 2D Программное обеспечение для создания 2D чертежей

EASYSTONE PC X-MOTION ПО для работы с присосками

Только для модели ELITE

Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском ИЛИ EASYSTONE CAD-CAM для 3D изделий в 5 осях.

EASYSTONE PERFORMER CAD-CAM для 3D изделий в 5 осях

Только для модели ELITE

Функционал:

2D черчение + 3D черчение.
CAD-CAM в единой среде.
Функция «МУЛЬТИ-СЛЭБ».
Автоматический нестинг.
Фрезерование, профилирование, сверление и черновая обработка в 3-х осях (только пальчиковыми фрезами).
Резка диском в 3 и 5 осях (5 ось только для позиционирования).
Управление толщиномером в 3 осях.
Интерполяция до 5 осей.
Контроллер процесса для просмотра параметров обработки в реальном времени.
5-осевые черновые и чистовые операции с фрезами.
Управление последовательностью инструментов (кухонные столешницы, душевые поддоны, монолитные блоки).
5-осевые черновые и чистовые операции с резьбовыми фрезами.
V-образные канавки, барельефы и текстуры.
IGES, STL, STEP, 3DM, импорт файлов изображений.
Виртуальное фрезерование с имитацией траектории движения инструмента и визуализацией работы вакуумных присосок.

Включает в себя:

EASYSTONE CAD-CAM Программное обеспечение для работы с диском.
EASYSTONE CAD-CAM для изготовления памятников (гравировка, фрезеровка барельефов, резьб), текстуры.
EASYSTONE CAD-CAM Программное обеспечение для работы фрезами.
