Рабочий объем: 50 м³
Тип камеры: Фронтальная загрузка
Тип нагрева: Конвективный
Система управления: Автоматическая
Толщина стены: 200 мм
- Срок поставки от 1 дня
- Система управления LIGNOMAT (Германия)
- Долговечные калориферы - изготовлены из нержавейки и алюминия
- Коридор управления в комплекте (частично)
- Толщина алюминиевой обшивки - до 1,1 мм, утеплителя - до 200 мм
- Рекуператоры для экономии тепловой энергии (опция)
- Инверторы для экономии электрической энергии (опция)
Конвективные* сушильные камеры EcoWood-NEO предназначены для качественной и быстрой сушки древесины любых пород (сосна, ель, лиственница, берёза, дуб, осина, липа). Они обеспечивают правильное удаление воды из материала таким образом, чтобы сохранить и улучшить его физические свойства - прочность и долговечность, поскольку содержание лишней влаги негативно сказывается на эксплуатационных качествах древесины как конструкционного материала.
Требования к уровню содержания влаги различаются в зависимости от целей использования материала в дальнейшем. Конвективные сушильные камеры позволяют высушить материал без деформаций и повреждения его структуры, а также сделать пригодным для последующего производства погонажных изделий, строительных материалов, изготовления мебели и проч.
Технология конвективной сушки позволяет максимально бюджетно высушивать древесину благодаря тому, что в качестве топлива используются отходы деревообработки.
Сушильные комплексы EcoWood-NEO доступны для заказа в любом объёме и по минимальной цене. Оснащены удобной системой управления, которая позволяет выпускать продукцию повышенного качества и сократить время сушки.
Сушильные камеры EcoWood-NEO применяются на средних и крупных деревообрабатывающих предприятиях. С их помощью осуществляется сушка всех основных пород древесины:
- сосна;
- ель;
- лиственница;
- берёза;
- дуб;
- осина;
- липа.
Полученные материалы предназначены для выпуска погонажных и столярных изделий, применяются в домостроении и производстве мебели.
- Минимальная стоимость сушильной камеры в пересчёте на 1 м3 высушенной древесины.
- Уникальная система управления по немецкой технологии - позволяет улучшить качество продукции и снизить время сушки материала.
- Бесперебойная работа - благодаря наличию всех комплектующих на складе.
- Оборудование адаптировано к российским морозам - утеплитель стены толщиной до 200 мм.
- Решения по экономии тепловой и электрической энергии.
- Гибкая комплектация под любую задачу.
Система управления Lignomat (США - Германия) сочетает в себе новейшие немецкие технологии с многолетним опытом контроля влажности древесины и значительно улучшает автоматическое управление процессом сушки древесины.
В комплект поставки входит полноценный PLC-ноутбук с программным обеспечением пятого поколения управляющим до 32-х сушильных камер одновременно, а также Wi-Fi роутер для удалённого контроля за работой камер.
Функции системы управления Lignomat:
Полностью автоматическое управление всем процессом сушки：
- Выбирая график сушки в соответствии с породой и размером пиломатериалов, реализуется полностью автоматическое управление всем процессом сушки.
- Осуществляется мониторинг температуры, относительной влажности, работа вентиляторов и двигателей в любое время процесса сушки.
- Контроль содержания влаги в любом из шести датчиков влажности.
- В систему управления Lignomat встроена самая передовая система самодиагностики и сигнализации.
- Доступ и удаленное управление с любого смартфона, планшета, ноутбука или настольным компьютером, таким как ipad, iphone или Android-устройство.
- Все продукты и технологии Lignomat основаны на немецкой технологии сушки.
- Точное считывание, простота эксплуатации и обслуживания, онлайн-консультация и диагностика.
- Защищенный документ с открытым исходным кодом, установка программного обеспечения не требуется.
- Мультиплатформенная поддержка, простое и плавное обновление с существующих старых файлов.
- Контроль оборотов двигателя вентиляции.
По сравнению с другими сушильными камерами EcoWood-NEO обладает следующими преимуществами в системе управления:
- Полностью автоматическая система управления LIGNOMAT сочетает в себе самое современное программное и аппаратное обеспечение Lignomat, уникальный дизайн, меньшее количество оборудования, простоту в эксплуатации.
- Компьютерное централизованное управление, один компьютер может управлять до 32-х камер.
- Система оснащена самой передовой программной самодиагностики и сигнализации: загорится индикатор тревоги, и главный компьютер сможет в режиме реального времени отображать код ошибки и причину ошибки, а также сохранять всю информацию о тревоге для анализа, архивирования или печати. Контроллер автоматически управляет всеми электроприборами в безопасной эксплуатации для защиты древесины от брака.
- Полностью автоматический контроллер имеет модулирующий выход для теплового электрического клапана и вентиляционного двигателя для максимального контроля энергопотребления и регулировки температуры и влажности в камере для экономии затрат на сушку, сокращения времени сушки.
- Компьютер может отображать и сохранять все рабочие данные, температуру в камере, MC и электромагнитную совместимость каждого датчика MC для статистики данных и технического анализа.
- Главный компьютер может быть подключен к Интернету, принтеру и другому компьютеру для удаленного управления.
- Помимо эффективных и надежных автоматических систем проводной связи, доступна эксклюзивная автоматическая цифровая беспроводная система Lignomat, без кабеля датчика, без проблем с шумом. Это первая и единственная в мире беспроводная система управления камерой.
Система нагрева и распыления состоит из двойного нагревательного калорифера, электрического клапана, электрического распылительного клапана и системы трубопроводов.
В камере на 150 м3 реализована двойная система калориферов: в передней части расположены 1-но рядные, а в задней - 2-х рядные калориферные блоки. Это позволяет более равномерно распределять воздушный поток при реверсивной работе вентиляторов, а также исключает риск засорения пластин оребрения опилками.

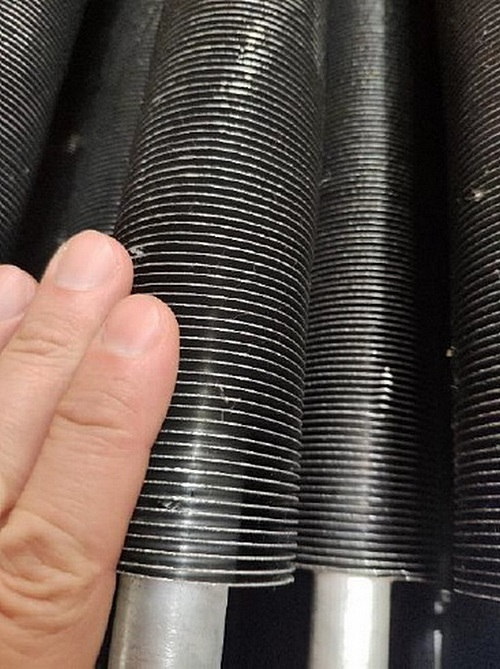

Калориферы изготовлены из нержавеющей трубы Ø25 мм и алюминиевого оребрения Ø54 мм. Калорифер с алюминиевым оребрением увеличивает поверхность нагрева для удовлетворения производственных потребностей пользователей и предотвращения коррозии слабокислой среды внутри камеры, внутренняя труба из нержавеющей стали может противостоять паровой эрозии трубы, которая максимально адаптируется к различному качеству воды.
Часто другие производители используют калориферы с медными трубками и алюминиевым оребрением. Это классическая гальваническая пара (медь-алюминий), которая создаёт микротоки и вызывает коррозию. Через 5 - 6 лет такие калориферы начинают течь и требуют ремонта или замены. Аналогично корродируют в слабокислой среде калориферы с трубкой из черного металла.
Все трубопроводы и фитинги в камерах EcoWood-NEO изготовлены из нержавеющей стали для обеспечения долгосрочной работы в слабокислой среде.
Сушильная камера оснащена высокотемпературными двигателями и осевыми вентиляторами из алюминиевого сплава диаметром 800 мм.
Двигатели класса изоляции H и степени защиты IP55 могут стабильно работать в условиях высокой температуры и высокой влажности в течение длительного времени.
В комплект поставки входят подставки под электродвигатели из нержавеющей стали. Они более прочные и устойчивые к коррозии, чем алюминиевые.
Инновационные симметричные лопасти HDE обеспечивают более равномерное распределение объема и давления воздуха в двух направлениях. Это в значительной степени гарантирует равномерное содержание влаги в древесине. Осевые рабочие колеса HDE, 100% реверсивные, оптимальная эффективность, уникальная и простая регулировка воздушного потока.
Опция в виде инвертора Schneider (V.F.D) регулирует скорость вентилятора в разные периоды сушки, когда требуется изменить количество воздуха. Это позволяет сэкономить до 20% электроэнергии при сушке твердой древесины. Регулируется системой управления Lignomat автоматически.
Вентиляторы этого типа поставляются на экспорт в Европу, предварительно проходят испытания в институте TUV в Германии.
В крыше камеры, увеличенной толщины 150 - 200 мм, располагается вентиляционная система с полностью алюминиевыми патрубками и заслонками Ø400 мм. Централизованный вентиляционный привод программно управляет всеми заслонками, обеспечивая надежную и быструю вентиляцию.
В качестве дополнительной опции предлагается рекуператор тепловой энергии - запатентованная в Германии технология вентилируемого теплообменника с электроприводом.
На крыше камеры располагаются дополнительные алюминиевые воздуховоды, внутри которых расположены теплообменники для подогрева холодного свежего воздуха за счёт отработанного влажного горячего воздуха. Каждый воздуховод оснащен принудительной вентиляцией с 2 блоками двигателей мощностью 1,1 кВт.
Это позволяет повысить температуру поступающего холодного свежего воздуха, обеспечить более быстрое время вентиляции, сократить время и улучшить качество сушки пиломатериалов (предотвращает растрескивание древесины при контакте с холодным воздухом) Система рекуперации тепла позволяет использовать тепловую энергию в максимально возможной степени, тем самым повышая тепловую эффективность камеры на 10%.
Все ограждающие конструкции изготовлены из толстого листа, изготовленного из специального алюминиевого сплава. Внешний стеновой лист для дополнительной жесткости отпрофилирован, а его поверхность имеет упрочняющее тиснение типа «апельсиновая корка».
Популярная во всем мире подвесная система цельных сдвижных ворот изготовлена полностью из алюминиевого сплава и изоляции из стекло-волокна, чтобы полностью предотвратить эффект теплового моста и оптимизировать характеристики изоляции.
Ворота в камерах EcoWood-NEO имеют усиленную конструкцию и толщину утеплителя 150 мм.
Каретка ворот в камере EcoWood-NEO – простая в эксплуатации и стабильная. Один человек может самостоятельно управлять 13-ти метровыми воротами. Ворота и смотровая дверь изготовлены по немецкой технологии, полностью из сплава алюминия, легкие, с хорошей герметичностью.
Особые высокотемпературные прокладки из ПВХ для уплотнения дверцы камеры устойчивы к высоким температурам. Их характеристики превосходят характеристики резинового материала для Холодных регионов России.
Они не будут стареть в течение многих лет и будут плотно закрывать ворота камеры.
Подъемное устройство ворот соответствует международным стандартам, обеспечивает стабильное движение, удобное для подъема.
В комплект поставки входят алюминиевые регулируемые шторки. В случае уменьшения высоты штабеля при неполной загрузке камеры их можно опустить или поднять, тем самым оптимизировать воздушный поток. Это обеспечивает более равномерную и качественную сушки пиломатериалов и снижает стоимость сушки.
Современная немецкая технология производства электрических клапанов обеспечивает бОльшую чувствительность, качество, срок службы. Частота переключения увеличиваются в 6 - 10 раз по сравнению с обычными электро-клапанами.
В данной поставке реализован частично!
В поставку входит комплект утепленных панелей толщиной 50 мм для создания коридора обслуживания механизмов и систем управления сушильной камеры.
Это позволяет оператору работать в комфортных условиях, что существенно повышает качество управления и обслуживания: инспекционная дверь находится в помещении, а не на улице; клапаны, фильтры, электро-шкафы и т.п. доступны в любое время. У других поставщиков такое помещение является опцией.
В комплект поставки также входит система высокого давления для обеспечения необходимого уровня влажности внутри камеры (орошение). Она состоит из трубопроводов, фильтра грубой очистки воды, водяного насоса, манометра и пульта управления с регулятором давления (опционально).
