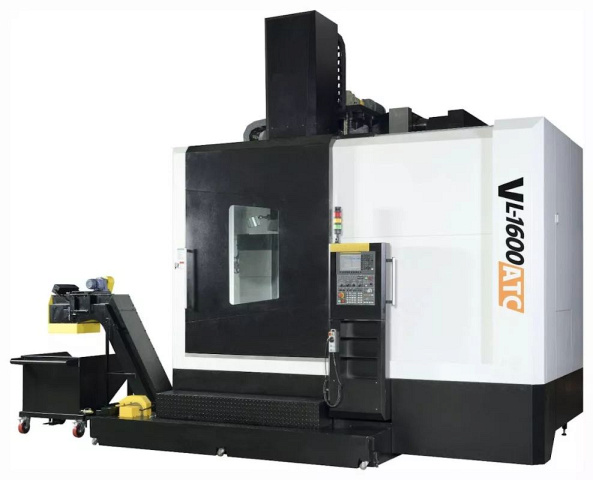

Токарно-карусельные обрабатывающие центры SPECTR VL ATC+C
Ø стола: 1250 - 1600 мм
Высота обрабатываемого изделия:
1200 мм
Мощность: 75 кВт
Вес: 32 000 - 36 000 кг
- Компактные размеры благодаря вертикальной компоновке оборудования.
- Цельнолитая колонна увеличенного сечения дает конструкции повышенную жёсткость и виброустойчивость.
- Усиленная конструкция шпинделя для обработки высоколегированной стали на повышенных режимах резания.
- Повышенная прочность направляющих станины позволяет дольше сохранять точность и плавность перемещения подвижных узлов.
Вертикальные токарные станки с ЧПУ серии VL используются для обработки коротких круглых и дисковых заготовок, токарной обработки различных видов резьбы, дуг, внутренних и внешних изогнутых поверхностей ротора гироскопов, торцевых поверхностей и канавок. Они подходят для высокоточной и стабильной обработки больших партий заготовок.
Вертикальные токарные станки с ЧПУ серии VL применяются во всех отраслях машиностроительной индустрии, автомобильной и ж/д промышленности, авиационной промышленности.

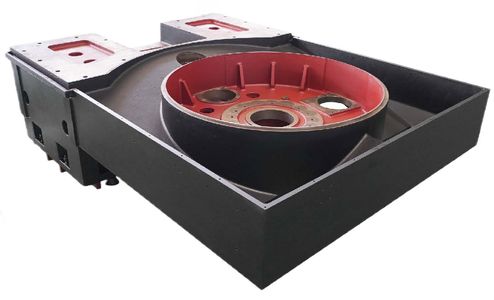

Изготовлена из высококачественного армированного чугуна симметричного коробчатого типа, чрезвычайно жесткая конструкция, усиленная ребрами жёсткости, устойчива к деформациям. Подвергается контролируемому отжигу, для снятия внутренних напряжений в отливке.
Изготовлена из высококачественного армированного чугуна, усилена ребрами жёсткости увеличенного сечения.
Ось X использует усиленные роликовые направляющие качения, которые обладают высокой жёсткостью, гарантированной точностью и высокой скоростью перемещений. Это лучший выбор для обеспечения точности и надежности оборудования.
Направляющие скольжения квадратного сечения по оси Z изготовлены из специальной немецкой стали, которая точно отшлифована, а скользящая поверхность оклеена износостойким материалом (Turcite-B).
- На 16 позиций, с конусом BT50.
- Вращение магазина обеспечивается серводвигателем.
- Реализован режим выбора ближайшего инструмента.
- Возможно использование инструмента с внутренним подводом СОЖ.
*для моделей ATC+C
Рабочий стол приводится в движение многоступенчатой коробкой передач, которая соединяется с главным валом двигателя через редуктор, чтобы избежать потери крутящего момента и обеспечить максимальную жесткость резания.
Высокоточный конический радиально упорный подшипник специально спроектирован для прецизионной обработки в тяжёлых условиях с радиальной нагрузкой. Он обладает высокой точность, высокой жёсткостью и высокой скоростью. Подшипник состоит из наружного кольца, внутреннего кольца и поперечно расположенных конических роликов, разделённых пластиковой прокладкой.
Конструкция поперечно расположенных конических роликов в канавке качения позволяет подшипнику эффективно противостоять осевым и радиальным нагрузкам одновременно.
Несмотря на относительно небольшую толщину подшипника, его жёсткость на высоком уровне, поэтому один конический радиально упорный подшипник может заменить два-три традиционных подшипника.
Конический ролик эффективно компенсирует разницу линейных скоростей между внутренним и наружным кольцами канавки качения, при скоростном вращении, эффективно снижая трение и нагрев, что положительно влияет на срок службы всего узла.
- Компактный пульт системы ЧПУ FANUC, толщиной всего 60 мм.
- Повышенная производительность ЧПУ и приводов – поддерживает функции загрузки/выгрузки заготовок, контроля допусков и расширения количества управляемых осей.
- Высокоскоростной оптический канал ввода/вывода FSSB – для быстрой и стабильной связи.
- Канал ввода / вывода от Fanuc I/O Link – для подключения периферийного оборудования.
Коробчатая конструкция из высокопрочного чугуна.
FANUC 0i-TF (Alpha 1 package)
37 / 45 кВт (alpha 40)
PSL
Zhenrong
TPHK4T6-6, TPHK12T6-3
ATC, 12 cutter positions
FANUC
SMC
Ø63 мм.
65 мм.
NSK
Реле, переключатели, контакты.
YUKEN
YUKEN
Специальная немецкая сталь.
GTP/ZF
