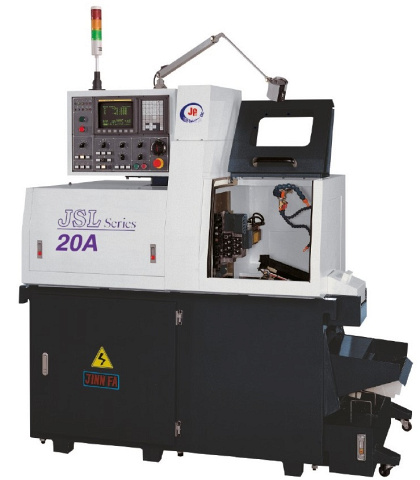

Автомат продольного точения JINN FA JSL-20A
Частота вращения шпинделя:
8000 об/мин
Кол-во управляемых осей: 4
Ø обрабатываемого прутка: 3 - 20 мм
Вес: 1800 кг
- Высокоскоростные шпиндели (до 8000 об/мин) обеспечивают максимальную производительность и высокое качество обработанной поверхности
- Станок позволяет выполнять операции фрезерования, сверления, резьбонарезания, растачивание детали и т.д.
- Операция глубокого сверления с прокачкой СОЖ через инструмент под давлением до 150 бар
- Система крепления приводного инструмента, не требующая специальных дорогостоящих приводных оправок как на обычных токарно-фрезерных центрах
- Полноценная Y-ось. Позволяет производить полноценную фрезерную обработку.
Автоматы продольного точения серии JSL являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L/D>10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств. Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.
Экономичные и компактные токарные автоматы с ЧПУ выделяются высокой жёсткостью, высокой точностью позиционирования, коротким сроком окупаемости. Данное оборудование способно выполнять как высокоточную обработку, благодаря высокоскоростному шпинделю (до 8000 об/мин), так и высокоэффективное черновое точения за счет применения в конструкции направляющих скольжения. Использование на производстве таких станков позволяет увеличить производительность.
Инструментальные позиции для обработки в главном шпинделе:
- 8 токарных;
- 5 осевых не приводных;
- 4 приводных расположенных радиально (7 приводных - опция).
Современная система ЧПУ Mitsubishi M80 (стандарт).
Система без держателя направляющей втулки (перемещающийся до упора шпиндель).
- Используется для уменьшения остатка прутка. Экономит материал и деньги;
- Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.
Люнетные системы для обработки с направляющей втулкой (опция).
С не вращающейся направляющей втулкой (стандарт):
- Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.
Люнетные системы для обработки с направляющей втулкой (опция).
С вращающейся направляющей втулкой (опция):
- Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке. Устанавливается преимущественно при обработке круглого прутка из цветных металлов.
- Цанги гл. шп.: ф3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20 мм
- Люнетные цанги: ф3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20 мм
- Цанги удл. гл. шп.: ф4, 5, 6, 7, 8, 9, 10 мм

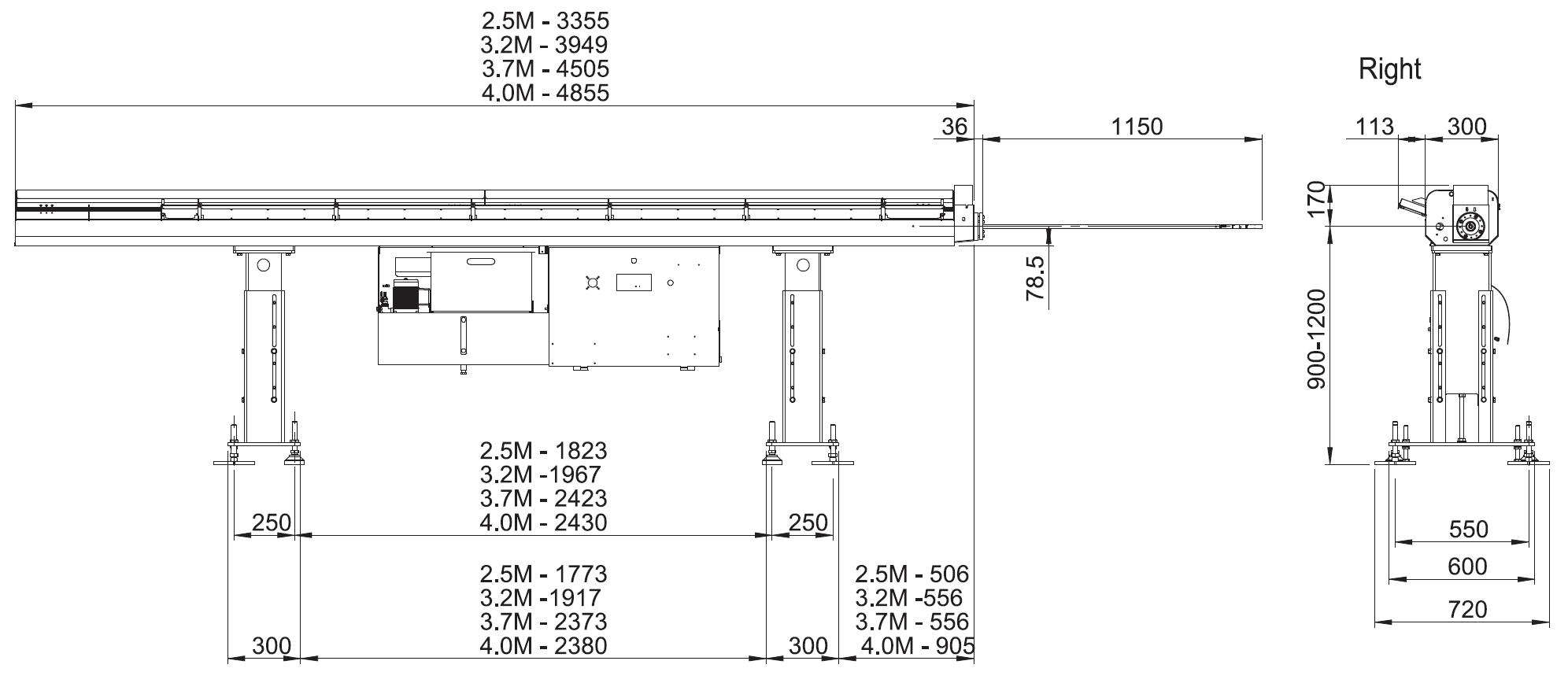

- Автоматическое гидравлическое устройство подачи прутка 2,5 м
- Автоматическое гидравлическое устройство подачи прутка 3,2 м
- Автоматическое гидравлическое устройство подачи прутка 3,6 м
