Токарные автоматы с ЧПУ JINN FA Smart-ECOline
Система ЧПУ: Syntec
Частота вращения шпинделя:
50 - 6000 об/мин
Кол-во управляемых осей: 4
Ø обрабатываемого прутка: 32 мм
Вес: 1650 - 1750 кг
- Оснащение приводными инструментами с С-осью (фрезерование, сверление, резьбонарезание) и Y-осью для контурного фрезерования
- Компактный - занимает площадь всего 3 м2
- Возможность автоматизации за счет установки автоподающего устройства и уловителя деталей
- Различные конфигурации инструментальной системы под требования клиента - линейный суппорт, револьвер, фрезерные блоки и другое

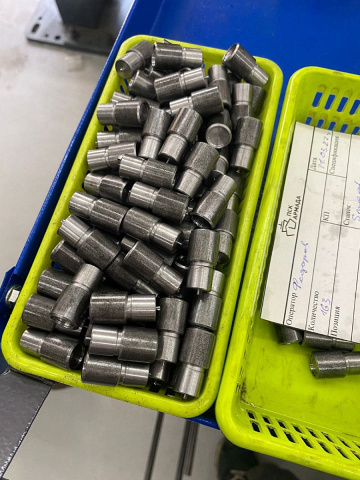

Токарные автоматы с ЧПУ серии «Smart-ECOline» специально разработаны для обработки небольших и точных деталей, в т.ч. изготовление которых требует применение приводного инструмента, с высокой точностью и стабильностью получения размеров и качества обработанной поверхности. В зависимости от комплектации станки могут быть оснащены различной инструментальной наладкой, т.о. они способны выполнять различные операции, включая многоосевую обработку.
Как правило, используются на предприятиях, производящих детали для автомобилей и мотоциклов, приборостроительных заводах, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.
Используются как в серийном так и в мелкосерийном производствах. Особенно распространены на предприятиях с большой номенклатурой выпуска, когда необходимо быстро перестраиваться с выпуска одной продукции на другую.
Патроны 3-х кулачковые гидравлические предназначены для закрепления и обработки заготовок круглой и шестигранной формы на станках с ЧПУ и обрабатывающих центрах.
Токарные патроны с гидравлическим приводом способны сократить время рабочего на 50-70%, так как для замены заготовок не надо пользоваться ручными ключами, а достаточно один раз настроить силу зажима заготовки.

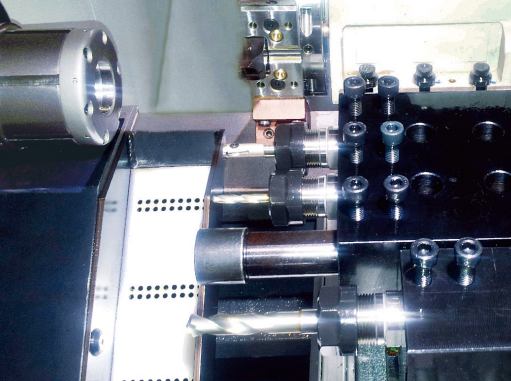

В зависимости от модели станок может быть укомплектован тремя вариантами инструментальных систем:
1. Для станка YK-32E – блочная система с возможность установки до 6 инструментов
2. Для модели YK-328 – револьверная голова на 8 позиций и 3 дополнительный блока на суппорте
3. Для YK-328DDY – револьверная голова на 8 позиций и блок с приводными инструментами на 4 позиции с возможностью перемещения по оси «Y».
В состав оснащения станка входит комплект блоков для крепления режущего инструмента на инструментальном суппорте или в револьверной головке, а так же в блоках приводного инструмента (при наличии).
Для станков серии SMART ECOline:
- Резцовый блок для инструмента внутренней обработки
- Переходные втулки для крепления расточного инструмента Ø 8, 10, 12, 16 мм
Теплообменник электрошкафа обеспечивает достаточное охлаждение воздуха электрических компонентов установленных вне рабочей зоны станка.
Вентилятор с фильтром направляет прохладный отфильтрованный наружный воздух во внутреннее пространство электрического шкафа. При этом незначительно повышается внутреннее давление, что предотвращает попадание пыли в корпус, тем сама обеспечивая дополнительную защиту электроники.

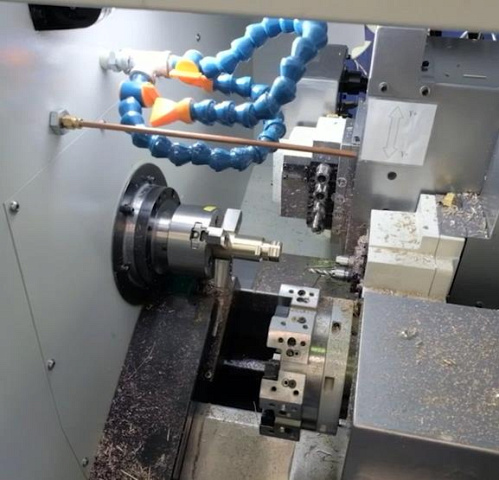

Необходима для охлаждения зоны резания. Позволяет продлить срок службы режущего инструмента, обеспечивая эффективный отвод тепла от заготовки и удаляя стружку из зоны контакта инструмента с заготовкой.
В качестве охлаждающей жидкости используются специальные эмульсии, масла или вода, в зависимости от типа обрабатываемого материала

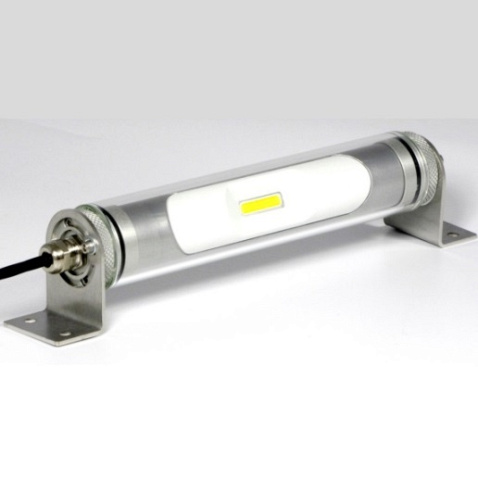

Облегчает визуальный контроль за обработкой и наладку станка.
На данный момент устанавливается LED-светильник с высокой степенью освещения и низким энергопотреблением. Осветительный элемент надежно защищен специальным пластиком стойким к механическим повреждениям и умеренно-агрессивным средам.
Используется для остановки прутка, подаваемого автоматическим подающим устройством.
Специально подготовленный блок для остановки прутка, позволяет выдвинуть пруток на строго заданную величину, не прибегая к дополнительным манипуляциями и не используя «кустарные» приспособления с отсутствием необходимой точности изготовления и прочности материала.

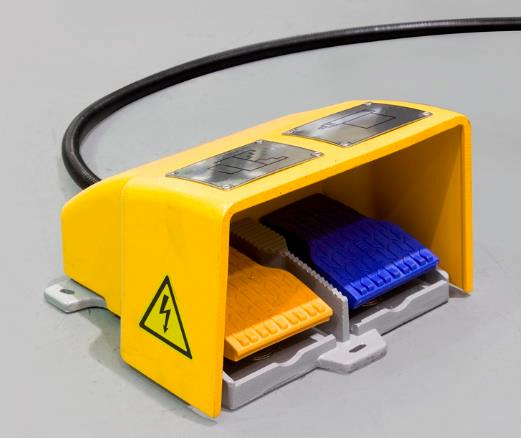

Предназначена для зажима/разжима гидравлического патрона.
Сокращает подготовительное время, позволяет перенастроить на необходимый типоразмер детали за короткое время.
Подготовка состоит из установки специального шлейфа для подключения самого податчика к электронике станка, настройка системы ЧПУ на работу с ним и подготовку в кожухе станка для возможности работы с прутком, пропускаемым через шпиндель.
Позволяют выровнять станок без заливки специального фундамента, но в любом случае подразумевают наличие ровного пола.
Опоры поставляются комплектом, достаточным для выставления оптимального уровня станка. Изготавливаются из высокопрочных сталей или марок чугуна, устойчивых к вибрациям и рассчитанных на массу оборудования, с учётом динамических нагрузок во время работы самого станка.
Представляет собой набор инструментов и ЗИП для обслуживания станка: ключи, отвертки, плоскогубцы, прокладки, запасные шайбы и т.д.
Состав набора зависит от комплектации и назначения оборудования.
Состоит из:
1. Руководства по эксплуатации самого станка
2. Руководства по эксплуатации ЧПУ
3. Руководства по техобслуживанию ЧПУ
Набор документов на русском языке, представляющий собой подробное описание всех действий, необходимых для запуска, работы и обслуживания станка, техника безопасности, а так же деталировкой комплектующих и комплекта ЗИП.
Время цикла сокращается благодаря более высокой производительности контроля обработки.
Высокоточное нарезание резьбы с высокоскоростным компенсационным управлением шпинделя и сервопривода.
Многоосное управление и двухкомпонентные системы для совместимости с различным оборудованием.
Простая система программирования для обрабатывающего центра и токарного станка.
Позволят оператору не отвлекаться на выгрузку стружки из рабочей зоны.
Отход скапливается в баке, который поставляется как дополнительная опция.
Подходит для фрезерования, вне осевого сверления, резьбонарезания и т.д.
Имеет достаточную мощность и жесткость, что бы работать с большинством типов сплавов в пределах устанавливаемых диаметров инструментов.
Для осуществления подачи необходимо предусмотреть инструментальную оснастку с подготовкой для подачи СОЖ через корпус оснастки (резцы, сверла, фрезы и т.д.)
Устанавливаются помпы с различным давлением от 3 до 15 бар в зависимости от требований к обработке.
Основные особенности:
- Обеспечивает точное позиционирование прутка
- Cнижение количества производственного брака
- Повышение производительности за счёт автоматизации
- Большой срок эксплуатации
