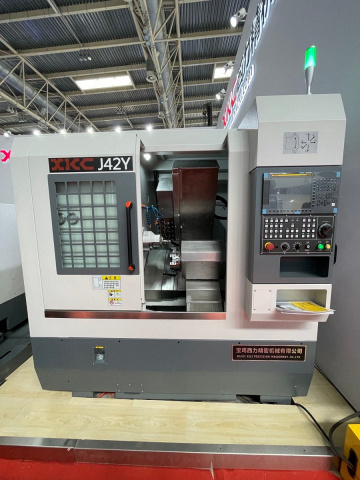

Токарный автомат с ЧПУ XKC J42Y

Код(ы) товара: МС 420332

В наличии

₸ $ ¥

43 720 355 KZT

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 1 195 023 KZT /мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Китай

Модели серии:

J42Y

Система ЧПУ: Fanuc 0i TF Plus

Частота вращения шпинделя:

5000 об/мин

Кол-во управляемых осей: 4

Ø обрабатываемого прутка: 3 - 42 мм

Вес: 3200 кг

Преимущества

Высокоточный шпиндель XKC класса P4
Цельнолитая станина c однородной структурой Meehanite
Точность позиционирования по оси С - 0,001°
Уловитель и конвейер готовых деталей в базовой комплектации станка

Назначение

Компактные и технологичные 4-х осевые токарные автоматы с ЧПУ серии J42Y специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности.

Имеют короткий срок окупаемости. Использование на производстве таких станков позволяет существенно расширить номенклатуру выпускаемой продукции и сократить количество используемого оборудования.

Автоматы J42Y сочетают в себе высокую мощность, жёсткости конструкции и максимальную производительность, что обеспечивает возможность высокоэффективной обработки деталей самой сложной конфигурации. А использования приводного инструмента в сочетании с Y-осью позволяет производить любые фрезерные и сверлильные операции, включая контурное фрезерование.

Токарные автоматы могут быть оснащены автоматическими системами подачи прутковой заготовки, что значительно увеличивает их производительность.

Область применения

Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.

Изготовление фитингов и соединительных деталей:

Для точной индустрии, электронной и аэрокосмической промышленности:

Схемы обработки

Осевое сверление

Развёртывание

Наружное (проходное) точение

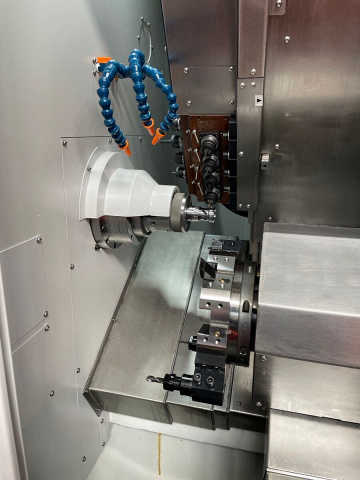

Конструктивные особенности

Цельнолитая станина c однородной структурой Meehanite

Высокоскоростной высокоточный шпиндель XKC класса P4 мощностью 7,5 кВт (5000 об/мин). В нём установлены радиально-упорные подшипники: три спереди и два сзади, для тяжелых нагрузок, что может эффективно обеспечить жесткость и точность.

Приводной инструментальный суппорт с внутренним масляным охлаждением, двойным приводом и Y-осью.

Широкий набор инструментальных позиций - 22 шт.:

приводной инструментальный суппорт по схеме 4 + 4;
статический осевой 4-позиционный суппорт;
линейный суппорт на 2 позиции статического расточного инструмента;
револьверная головка на 8 позиций.

Система ЧПУ Syntec 22 TB / Fanuc 0i-TF Plus.

Мощность серводвигателей по осям X / Y / Z - 3,1 / 1,7 / 2,4 кВт, мощность приводного инструмента - 2,3 кВт - обеспечивают быструю скорость перемещений и долгий срок службы.

Уловитель и конвейер готовых деталей в базовой комплектации станка

Конструкция шпинделя с энкодером и дисковым тормозом обеспечивает точность позиционирования по оси С - 0,001°.

Повышенная жесткость роликовой направляющей THK класса C3, ШВП с преднатягом позволяют производить интенсивную обработку с высокой точностью в стабильных условиях, обеспечивая допуск позиционирования 0,002 мм и повторяемость 0,003 мм

Возможность автоматизации за счет установки автоматического подающего устройства прутка.

Комплектация

Стандартная

Цанговый патрон CL42A5 (тип цанги 173Е)

Гидравлический 3-х кулачковый патрон 6 ″

Освещение рабочей зоны

Система подачи СОЖ

Автоматическая система смазки

Закрытая зона обработки

Комплект инструментов для обслуживания станка

Педаль управления гидравлической системой зажима

8-ми позиционная револьверная гидравлическая инструментальная головка

Блок для расточного инструмента (на линейный суппорт) - 2 шт.

Блок для расточного инструмента (для револьверной головки) - 3 шт.

Блок для торцевой токарной обработки - 2 шт.

4-х позиционный радиальный приводной инструмент с Y-осью

4-х позиционный осевой приводной инструмент с Y-осью

4-х позиционный осевой статический инструмент с Y-осью

Теплообменник

Интерфейс для подключения автоподатчика

Трансформатор

Уловитель и конвейер готовых деталей

Конвейер для сбора стружки с тележкой

Документация на станок

Дополнительная

DH65L S2 Автоподатчик прутка Fedek (1,5 м)

Проставка для автоподатчика прутка мод. CO65-S (1,5 м)

Уловитель масляного тумана

Помпа СОЖ 20 бар

Кондиционер электрошкафа

Гидравлический 3-х кулачковый патрон Ø6″

Гидравлический 3-х кулачковый патрон Ø8″

Цанга 173E под круг (Ø от 2 до 42 мм)

Цанга 173E под квадрат (Ø от 3 до 29 мм)

Цанга 173E под шестигранник (Ø от 1 до 36 мм)

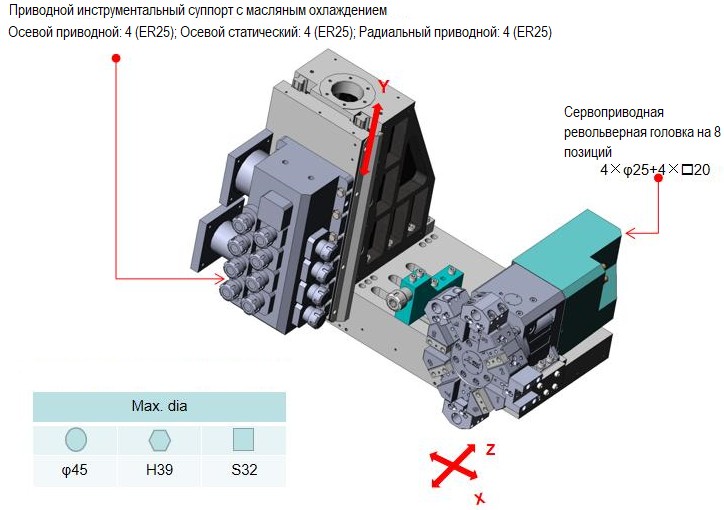

Компоновка станка J42Y с системой приводного инструмента 4 + 4 + 4

Основные комплектующие

Подшипники шпинделя NSK / SKF (Япония / Швеция)
Линейные направляющие THK (Япония)
ШВП THK (Япония)
Привода по осям Syntec / Fanuc (Тайвань / Япония)
Муфта KTR / R + W (Германия)
Шпиндель XKC (Китай)
Револьверная головка Lio Shing / GSA+ (Китай)
Станина XKC (Китай)
Система охлаждения (Тайвань)
Система автоматической смазки HEGU (Китай)
Электрические компоненты Schneider (Франция)
