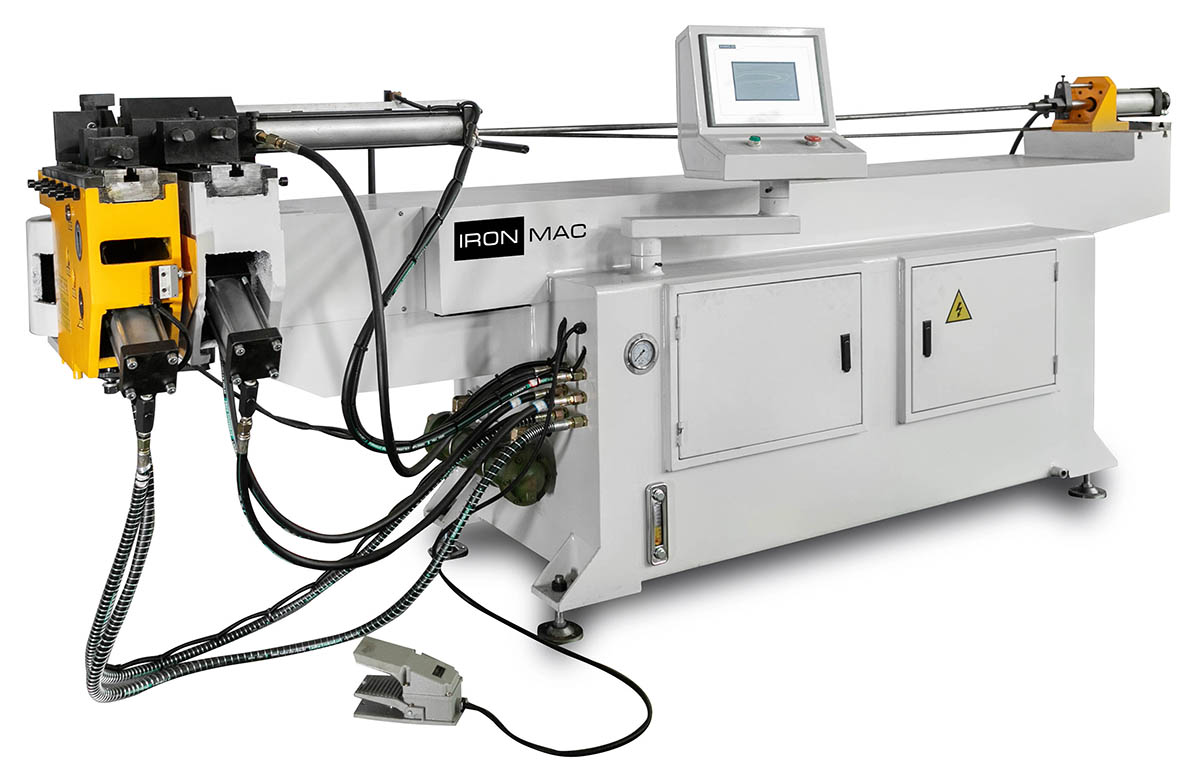

Полуавтоматический трубогибочный станок IRONMAC IB-25NC

Полуавтоматический трубогибочный станок IRONMAC IB-25NC

₸ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

< IB-38NC IB-50NC

Maкс. диаметр гиба х толщина стенки

25,1 x 1,5 мм
Радиус гиба

90 мм
Макс. угол гиба

185 °
Рабочая скорость гибки

45 °/с

Преимущества

Плавающая система прижима, по радиусу – отсутствие повреждения поверхности трубы – это технология от ведущих Европейских производителей.
PLC контроллер для управления углом гиба с памятью на 16 шагов
Высокая точность гибки (±0,5º), которая сохраняется на весь срок службы оборудования
Утонение стенки не более 12%.

Назначение

Трубогибы предназначены для гибки любого вида профиля трубы. (Круглая труба, квадратная труба, профильная труба или пруток). Материалы труб могут использоваться, такие как: сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.

Серия IB-NC - это самая простая серия полуавтоматических трубогибов. Гибка на данной серии идет в автоматическом режиме от гидропривода, а поворот и подача трубы осуществляется вручную.

Данная серия применяется для выполнения простых гибов в одной плоскости и ориентирована на штучное и серийное производство изделий.

Область применения

Трубогибы применяются в следующих областях промышленности:

Автомобильная промышленность
Авиационная промышленность
Производство мебели (столы, стулья, фурнитура и т. д.)
Спортивный инвентарь
Производство полотенцесушителей и многие другие направления.

Примеры сечений обрабатываемых изделий

Получаемые изделия

Схемы обработки

Автоматический узел гибки

Ручной поворот трубы

Ручная подача трубы

Конструктивные особенности

Оборудование оснащено линейкой с упорами для удобного отмера расстояния до следующего гиба.

С помощью данной системы управления Вы задаете и контролируете угол гибки изделия.

Управление гибочным узлом осуществляется через PLC контроллер

Гибочный узел: зажим, гиб, прижатие - гидропривод

Механический блок остановки, автоматическая система смазки, блок дорна (специальная система управления с высокой стабильностью)

Автоматический гибочный блок

Ручной поворот трубы

Ручная система подачи трубы

Педаль для безопасного старта

Быстрая скорость производственного процесса

NC автоматическая гибка, управляемая PLC контроллером, обладающая простым меню и позволяющая легко создать, настроить и переналадить программы гиба

CE, ISO9001 сертификат

Сервисная поддержка – выезд сервисного инженера в течение 48 часов

Комплектация

Стандартная

Набор роликов, прижимных матриц и дорн под один типоразмер трубы.

Дополнительная

Применяется при гибке больших диаметров труб с малым радиусом, например, Dтр = 50,8 при радиусе гиба, равному 2D трубы или ниже.

Также, его необходимость может возникнуть при определенном состоянии трубы и вида трубы.

Материал, из которого производят разглаживатель - сплав бронзы.

Основная функция разглаживателя - сбалансировать взаимное расположение поверхности трубы с поверхностью гибочного ролика для улучшения качества гиба, избегания смятия и появления «гофр» в месте гиба.

После около 500 изгибов разглаживатель нужно заменить на новый.

Предназначен для получения гиба без утонения стенки и эффекта овальности, также, в некоторых случаях исключает разрыв трубы. Стандартный тип выполнен в виде металлического стержня. Если же радиус гиба будет меньше 2-х диаметров трубы, то рекомендуется использовать «шариковый дорн»(или гибкий дорн).

Принцип действия бустера простой: во время гибки намоткой, на трубу создается колоссальное (5 – 25 тонн) осевое давление (в сторону гиба), в результате чего происходит дополнительный наплыв металла в месте гиба, и как результат – уменьшается утонение стенки (и, соответственно, увеличивается утолщение внутренней). С мощным бустером возможно уменьшить утонение стенки до 8 – 12% даже при гибке с радиусом Rср = 1Дт.

Ручное устройство для поворота трубы в пространстве.

Комплекты гибочной оснастки по чертежам заказчика

Как правильно выбрать трубогиб, Вы можете узнать из нашей статьи

Модель

IB-25NC

Низкоуглеродистая сталь, мм

25,1 x 1,5

Нержавеющая сталь, мм

22 x 1,2

Кол-во шагов для формирования процесса гибки одной трубы, шт.

Maкс. диаметр гиба х толщина стенки, мм

25,1 x 1,5

Мощность гидропривода гибочного узла, кВт

Давление, МПа

Гидравлическая система, кВт

Электромагнитные клапана

Радиус гиба, мм

Макс. угол гиба, °

185

Длина дорна, мм

1450

Точность гиба, °

± 0,5

Рабочая скорость гибки, °/с

Объем бака, л

100

Длина, мм

2300

Ширина, мм

700

Высота, мм

1100

Вес, кг

800
