Назначение

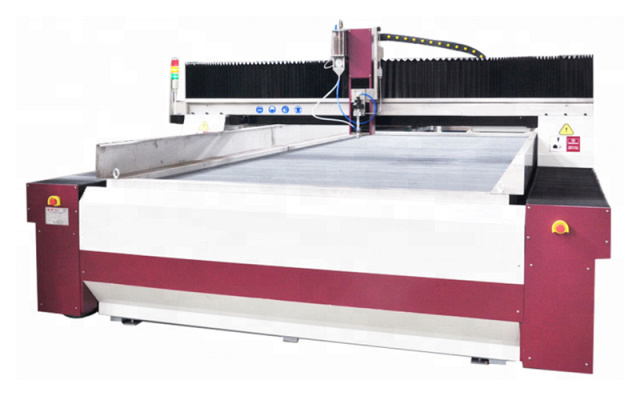

Станок гидроабразивной резки с ЧПУ предназначен для раскроя листового материала, обработки труб и других видов деталей из различных материалов. Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абразивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, бронированного и акрилового стекла, камня.

Область применения

Оборудование гидроабразивного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т.д.

Космическая;
Авиационная;
Автомобильная;
Оборонная;
Пищевая;
Металлургическая;
Нефтегазовая;
Мебельная;
Камнеобработка;
Стекольная.

Получаемые изделия

Конструктивные особенности

Автоматическая компенсация конусности.

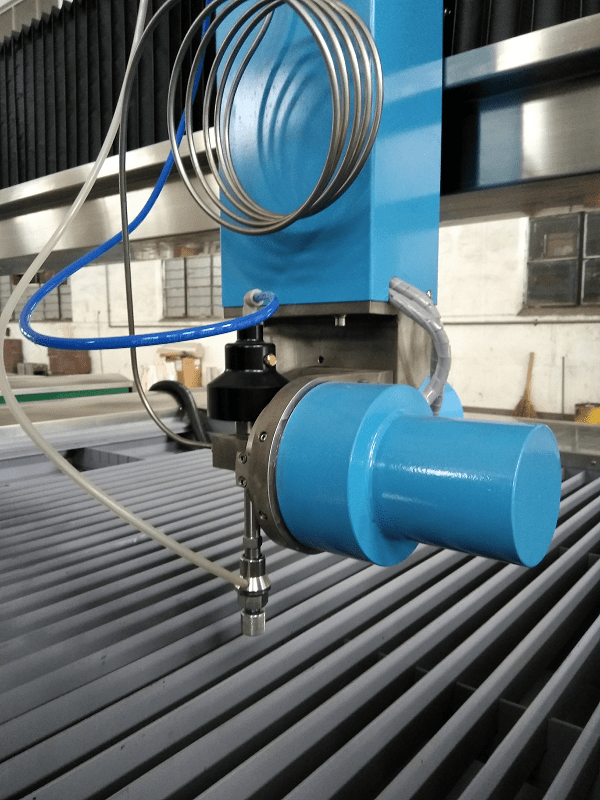

ПО IGEMS для 3D-моделирования:

Угол наклона (Ось A): ± 45 (70)°;
Угол поворота (Ось C): ± 540°;
Точность: ± 0,01 мм;
Угловая точность: 0,01°.

Пульт дистанционного управления с микро-шагом

Повышение энергоэффективности (КПД);
Увеличение срока службы всех компонентов системы высокого давления от насоса до режущей головки;
Ощутимая экономия электроэнергии при односменном режиме работы (около 2000 рабочих часов в год) составляет в среднем 150 тысяч рублей (около 25% в относительных величинах);
Связь между ЧПУ и электродвигателем по току, скорости и положению;
Плавный пуск насоса;
Бесступенчатая регулировка давления;
Практически полное отсутствие пульсации при врезке;
Понижение колебаний рабочего давления всего до ± 1% при полной нагрузке;
Отсутствие, как избыточных отклонений, так и минимальных падений давления при включении/выключении струи;
Отсутствие расхода электричества при закрытой форсунке;

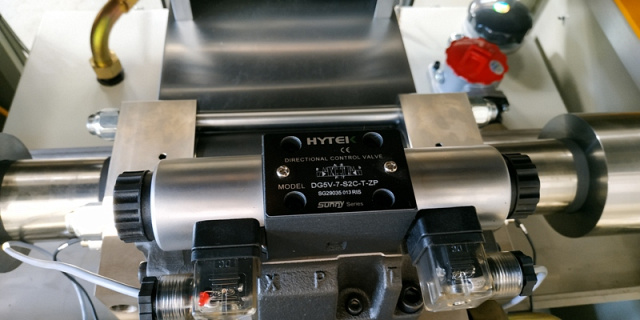

Шестеренчатый насос гидравлического контура, встроенный в масляный бак, обеспечивает:

- Понижение рабочей температуры масляного контура на 15%;

- Понижение уровня шума на 50% (< 73 Дб).

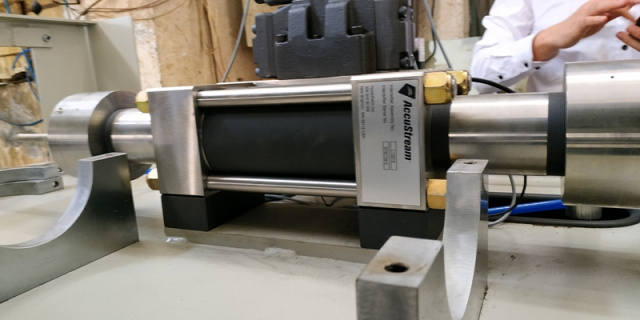

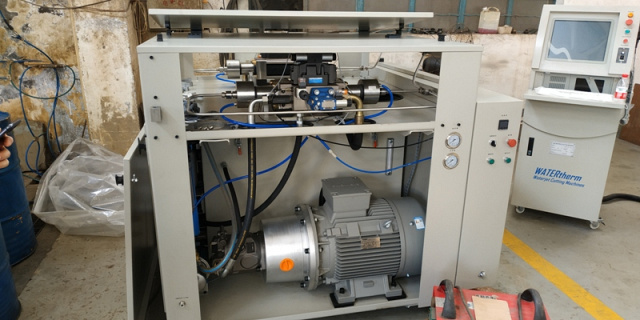

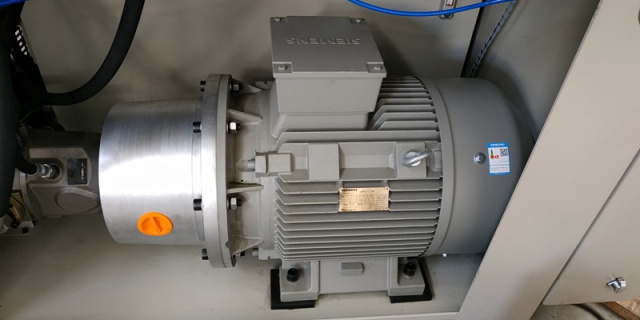

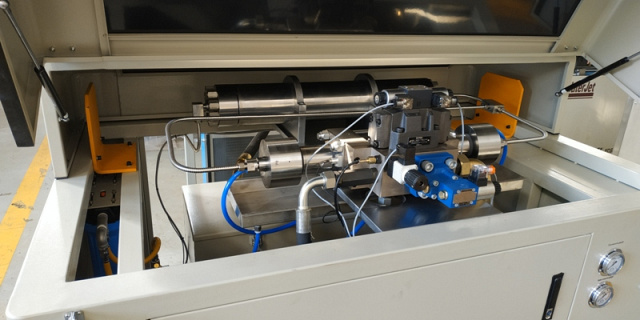

Насос высокого давления (серводвигатель)

Комплектация

Стандартная

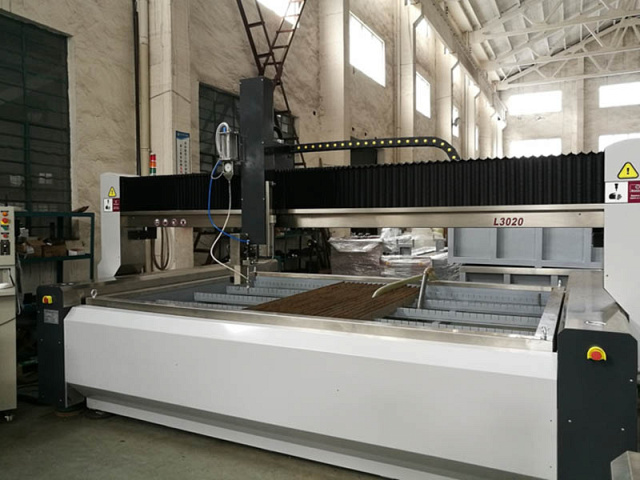

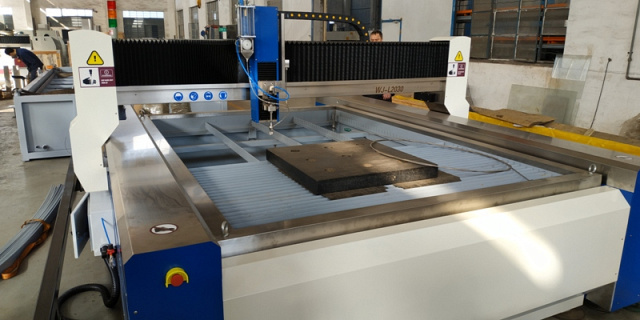

Станина, портал;

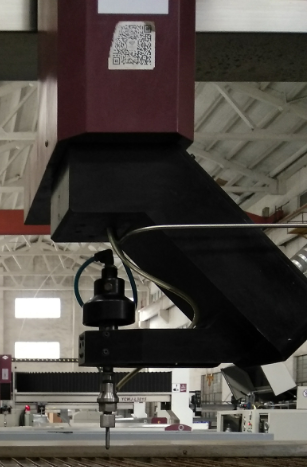

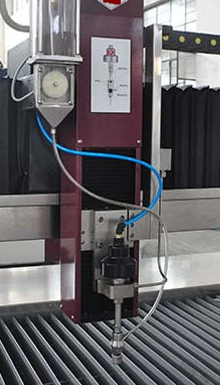

Режущая голова;
Насос высокого давления;

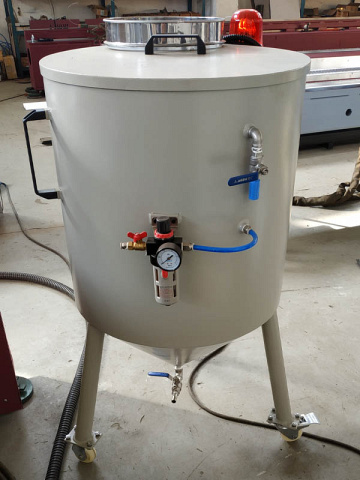

Бункер подачи абразива;
Стойка оператора, ЧПУ;
Гранатовый абразив.

Выполнена из термообработанной стали. Усиленная конструкция станины для максимальной прочности и жесткости, гарантирует высокое сопротивление против сгибания, кручения и вибраций. Применение независимой ванны полностью исключает деформации и напряжения.

Защищены международным патентом, исключает так называемый «эффекта увода», который приводит к неконтролируемому перемещению.

Линейная направляющая – HIWIN (Тайвань).

Шарико-винтовая пара или рейка-шестерня, производства Германия или Тайвань.

Серводвигатели YASKAWA (Япония).

Автоматическая система смазки.

В виде решеток, сменных полос или труб надежно закреплены в резервуаре для резки, для обеспечения максимальной стабильности. На опорных элементах располагаются несущие решетки, на которых размещается обрабатываемая заготовка (лист).

Максимальная нагрузка в пределах 600…2000 кг/м².

Защищена двойными кожухами, усиленная ребрами жесткости.

Система управления – NAIKY (NC Studio V10-Русский) содержит в себе функции управляющей программы и CAD/CAM, при трех осевом раскрое, а так же с добавлением компенсации конусности. Так же возможна комплектация ПО IGEMS с дополнительной функцией пяти осевого раскроя. Дополнительные возможности по автораскладке и логистике обработки деталей (расчет оптимальной скорости реза).

Промышленный компьютер влаго и пыле защищенный, 17" ЖК-дисплей, жесткий диск с памятью 80 Гб, функция имитации линии резки на дисплее, функция автоматического контроля над перемещением за пределы, функция возвращения в начальную точку и автоматическое торможение и многое другое. Возможность программирования и создание чертежей со стойки оператора. Удаленное подключение.
