Диапазон шлифуемого Ø: 1,5 - 80 мм
Кол-во шпинделей: 2 - 5 шт.
С ЧПУ
Вес: 2900 - 4100 кг
- Возможность внутренней, наружной обработки, а так же шлифование торца.
- Интуитивно понятный и простой в обучении контроллер, не требующий программирования в G и M коде.
- Высокая точность позиционирования и повторяемости позиционирования благодаря использованию сервоприводов Mitsubishi.
- Стоимость станков в 3 раза ниже ближайших Европейских аналогов при неизменном Тайваньском качестве.

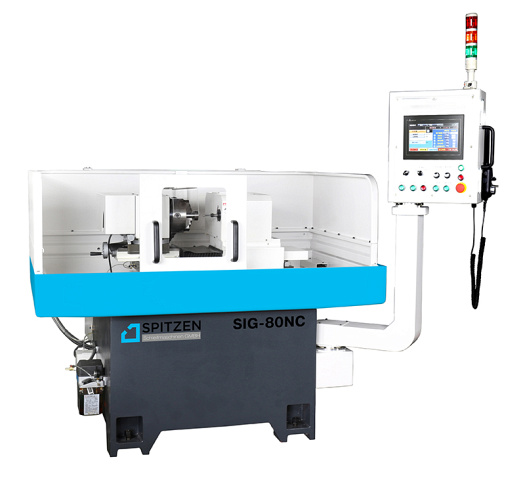

Станки предназначены для обработки внутренних прямолинейных, конусных, ступенчатых отверстий радиусных и угловых поверхностей, в диапазоне диаметров от 6 до 150 мм на глубину до 150 мм. Применение различных по частоте вращения шпинделей позволяет использовать станки в широком диапазоне шлифуемых диаметров, а применение промышленного контроллера позволяет обрабатывать деталь в полностью автоматическом цикле, без участия оператора. Контроллер также поддерживает функцию автоматической правки шлифовального круга с автоматической компенсацией параметров на величину правки.
Данные станки разделены на 2 типа:
NC - полностью автоматизированное управление по 1-ой или 2-м осям. Управление по осям попеременное. Позволяет обрабатывать прямолинейные или ступенчатые отверстия в автоматическом режиме.
CNC - полностью автоматизированное управление по 2-м и более осям. Одновременное управление минимум по 2-м осям, что, помимо простых задач, позволяет обрабатывать сложные угловые, радиусные поверхности и торцы.
Применяются в точном машиностроении, приборостроении, инструментальном серийном производстве.
Перемещение по всем осям осуществляется посредством шариковых винтовых пар и сервомоторов. Точность позиционирования составляет ±0,001 мм. Полностью автоматический цикл шлифования включает в себя: шлифование, правку круга, ступенчатое чистовое шлифование, выхаживание.
При ступенчатом шлифовании оператор может выставить количество проходов и скорость подачи. Это гарантирует стабильность необходимых размеров и превосходную чистоту обработанной поверхности. Система контроля CNC имеет дружественный интерфейс, удобный и простой в обращении.
Оператор выбирает необходимую встроенную программу, вводит параметры шлифования, необходимые размеры обрабатываемой детали. Затем станок начинает автоматическую работу по заданным параметрам.
Станина станка разработана с учетом максимальной жесткости и виброустойчивости.
Станина изготавливается из высококачественного чугуна «механита», проходит термообработку и выдержку для снятия внутренних напряжений.
Станки комплектуются только полноценной системой числового программного управления:
- Полноценная CNC - система ЧПУ разработана компанией Mitsubishi, но усовершенствована для более удобного пользования. В отличии от традиционных систем ЧПУ, требующих программирование в G и M кодах, интерфейс более прост как для использования в работе, так и для обучения. Данная система управления наиболее подходит для выполнения таких операций как шлифование наружного радиуса, внутреннего радиуса, внутреннего конуса и внутренних пазов. Интерфейс контроллера поделен на 3 основных отдела: главное меню, параметры шлифования и программирование цикла.
