Китай
Модели серии:

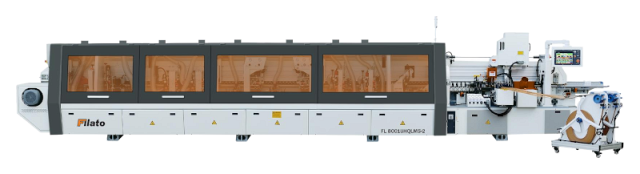

FL 8001UHQLMS-2
Толщина кромки: 0,4 - 3 мм
Толщина панели: 9 - 60 мм
Скорость подачи: 18 / 22 / 26 м/мин
Общая мощность: 39,5 кВт
Вес: 5460 кг
Преимущества

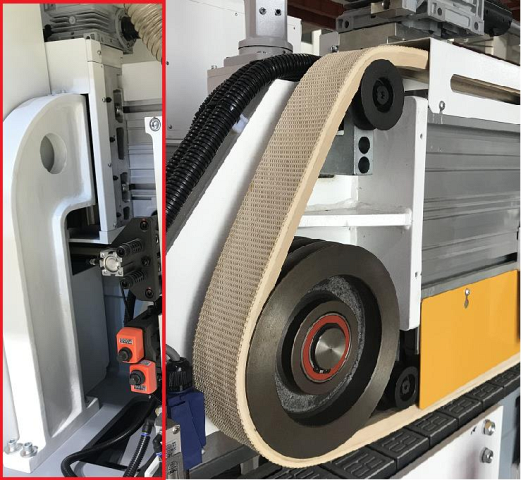

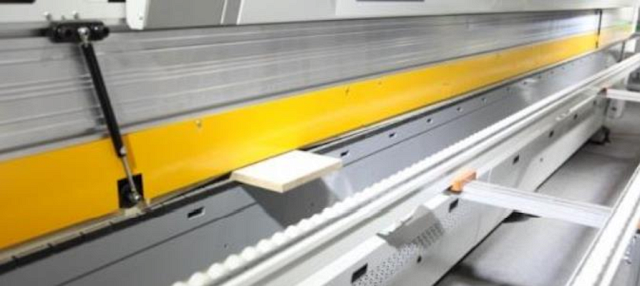

- Ременной прижим
- Оклейка прямоугольных заготовок различными кромочными материалами: ПВХ, ABS, Акриловые
- Нанесение кромочного материала в режимах продольной и поперечной обработки

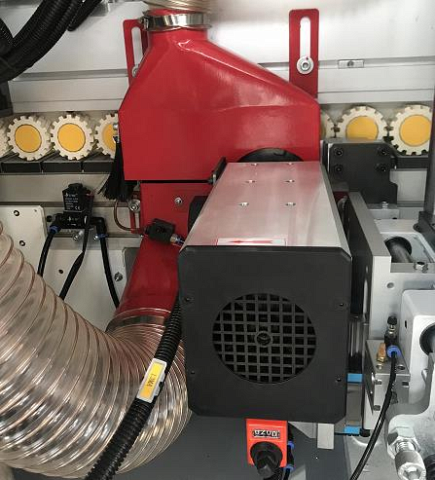

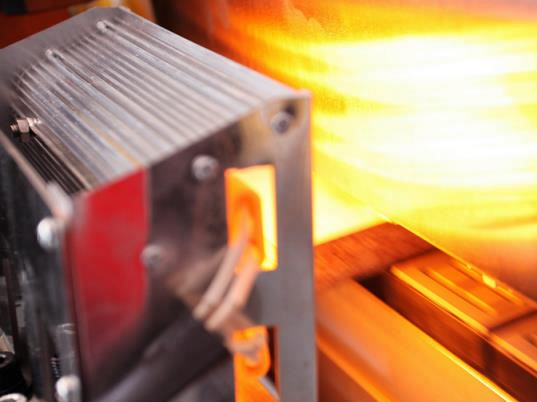

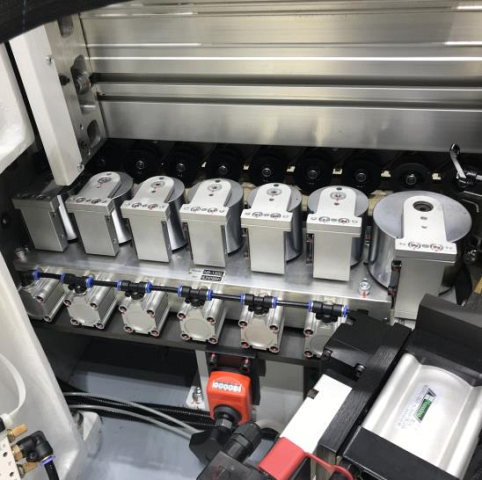

- Мощная прижимная группа (7 роликов), инфракрасная лампа нагрева заготовки

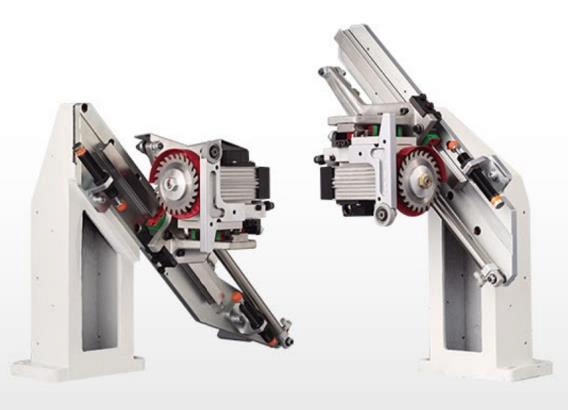

- Узел торцевания свесов с отдельными направляющими на каждый двигатель
- Пневмотсекатель стружки

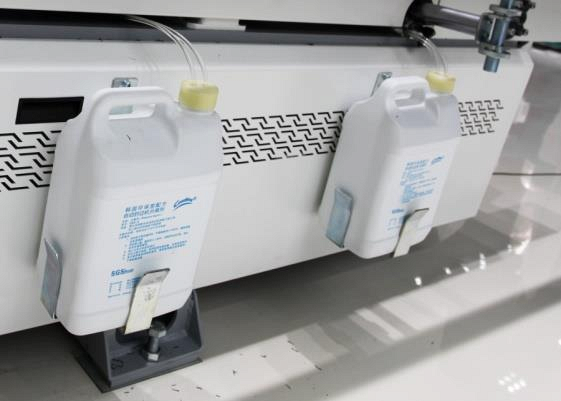

- Узлы нанесения очищающей и разделяющей жидкостей
Модель
FL 8001UHQLMS-2
Скорость подачи, м/мин
18 / 22 / 26
Мощность двигателя подачи, кВт
5
Обороты двигателя, об/мин
1400
Частота, Гц
50

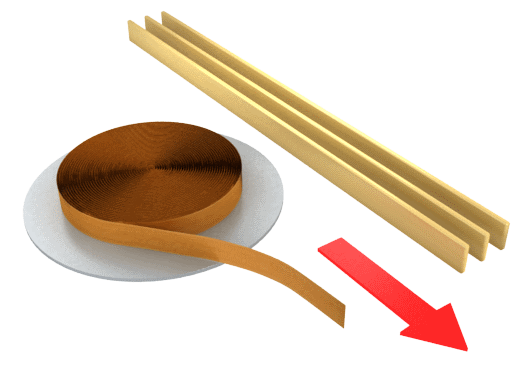

Толщина кромочного материала, мм
0,4 - 3
Толщина детали, мм
9 - 60
Габариты детали (мин.), мм
120 x 120, 200 x 85 (только по длинной стороне)
Рекомендованная загруженность оборудования
3 смены (24 ч)
Нагрев торца
есть
Регулировка на толщину прижимной балки
электропривод
Тип используемых клеев
EVA / PUR
Система настройки на толщину кромки
пневмоперенастройка
Параметры фрез, мм
Ø 125 x 30 Н35
Мощность двигателя фрезерования, кВт
2 x 3,7
Обороты двигателя, об/мин
9000
Частота, Гц
150
Пилы торцовки, мм
Ø 115 x 22
Мощность двигателей торцовки, кВт
2 х 0,37
Обороты пил, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов R1, мм
Ø 69; Z4
Мощность двигателей , кВт
2 x 0,5
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов R2, мм
Ø 69; Z4
Мощность двигателей , кВт
2 x 1,1
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Фрезы узла обкатки углов, мм
Ø 70 x Ø 16 H16 Z3
Мощность двигателей полировки, кВт
0,3 x 4
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Макс. толщина заготовки, мм
60
Мин. длина заготовки, мм
200
Радиус инструмента, мм
R2, R1
Пластины узла снятия радиусной цикли, мм
20 x 12 x 2 x R2H,
20 x 12 x 2 x R1H
20 x 12 x 2 x R1H
Ножи узла снятия плоской цикли, мм
15 х 15 х 2,5
Мощность двигателей полировки, кВт
2 х 0,37
Обороты двигателя, об/мин
1350
Частота, Гц
50
Диаметр кругов, мм
150 / 22
Пилы торцовки, мм
Ø 90 x 30
Мощность двигателей торцовки, кВт
7,5
Обороты двигателя, об/мин
8000
Частота, Гц
150
Диаметр воздуховодов, мм
125
Количество, шт.
9
Производительность, м3/ч
11 700
Требуемое давление, Бар
7
Расход воздуха, л/мин
450
Производительность компрессора, л/мин
600
Напряжение, В
380
Общая мощность, кВт
39,5

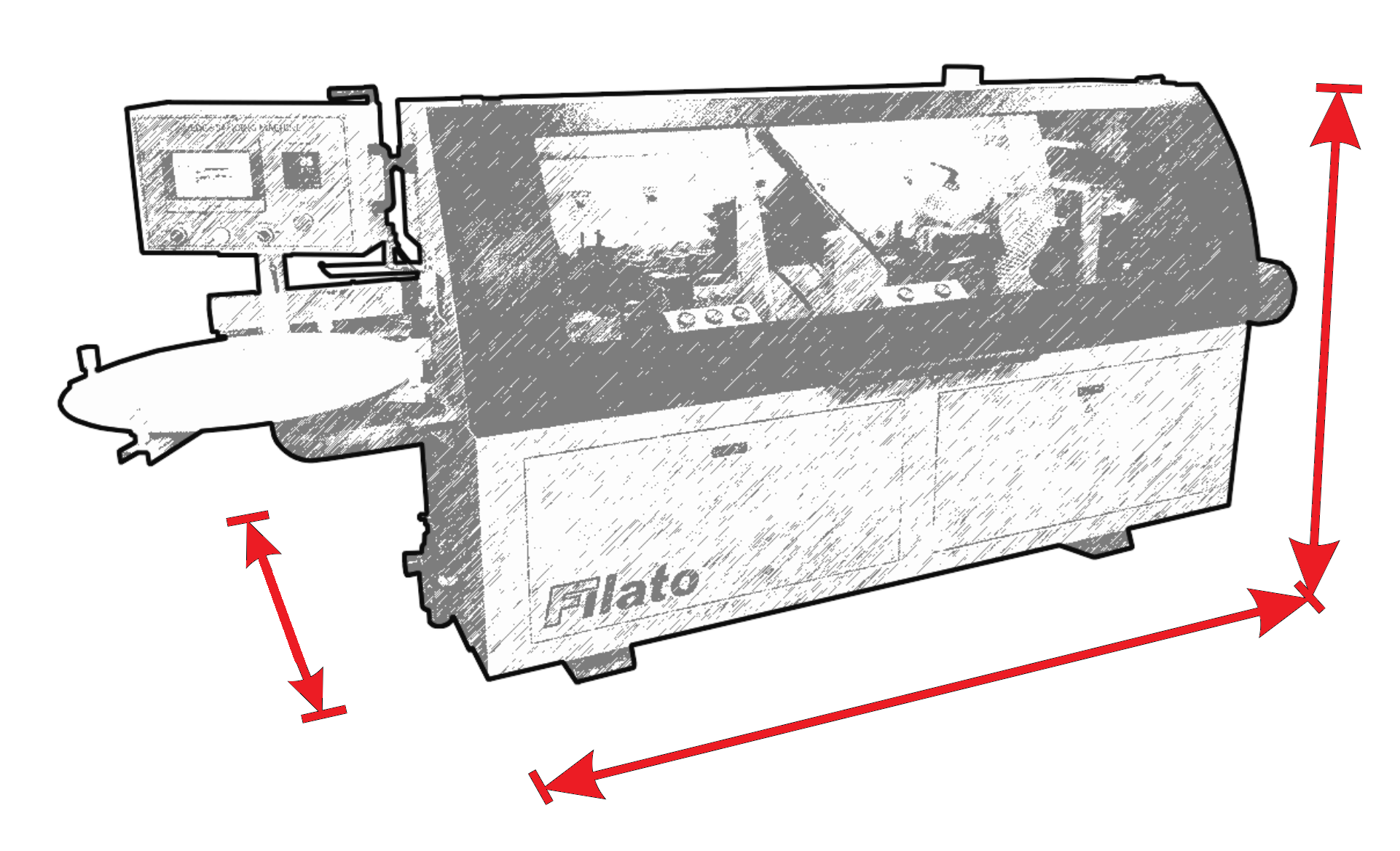

Длина, мм
10 200
Ширина, мм
1450
Высота, мм
1650
Вес, кг
5460
| Модель | 8001UHQLMS-2 | ||
| Размеры детали кромки |  | Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали мин / макс, мм | 9 - 60 | ||
| Мин. габариты детали, мм | 120 х 80 (200 x 80 Раунд) | ||
| Узел предварительного фрезерования |  | Параметры фрез, мм | Ø125 x 30, Н35 Z3+3 L/R |
| Мощность двигателя фрезерования, кВт | 2 x 3,7 | ||
| Обороты двигателя, об/мин | 12 000 | ||
| Частота, Гц | 200 | ||

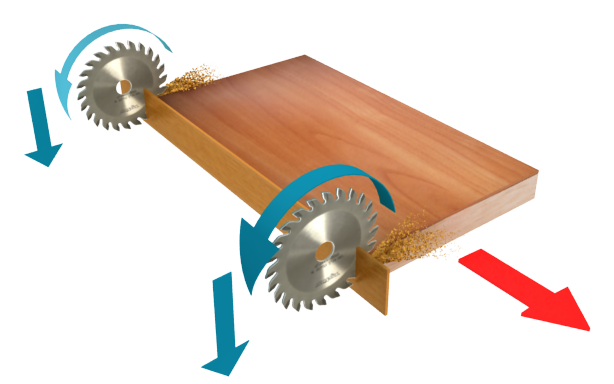

| Узел 2-х моторной торцовки (2 направляющие) |  | Пилы торцовки, мм | Ø115 х 2, 6 x 22, Z24 |
| Мощность двигателей торцовки, кВт | 2 х 0,37 | ||
| Обороты двигателя, об/мин | 12 000 | ||
| Частота, Гц | 200 | ||
| I узел фрезерования свесов (чистовой) Quick SET R2 |  | Фрезы узла снятия свесов R2, мм | Ø69 х Ø16, H13, Z4 |
| Мощность двигателей, кВт | 2 х 1,1 | ||
| Обороты двигателя, об/мин | 12 000 | ||
| Частота, Гц | 200 | ||
| II узел фрезерования свесов (чистовой) Quick SET R1 | | Фрезы узла снятия свесов R1, мм | Ø69 х Ø16, H13, Z4 |
| Мощность двигателей, кВт | 2 х 0,5 | ||
| Обороты двигателя, об/мин | 12 000 | ||
| Частота, Гц | 200 | ||

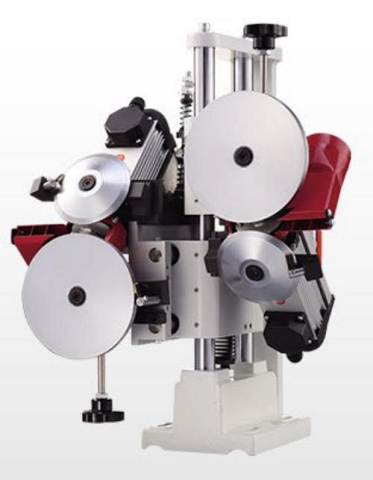

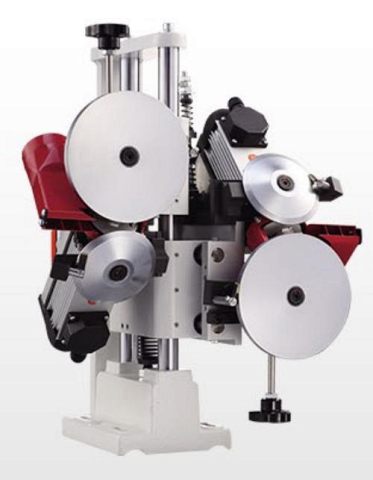

| 4-х моторная обкатка углов X-Force 4 |  | Фрезы узла обкатки углов, мм | Ø70 х Ø16, H16, Z3 |
| Мощность двигателей полировки, кВт | 4 х 0,3 | ||
| Обороты двигателя, об/мин | 12 000 | ||
| Частота, Гц | 200 | ||

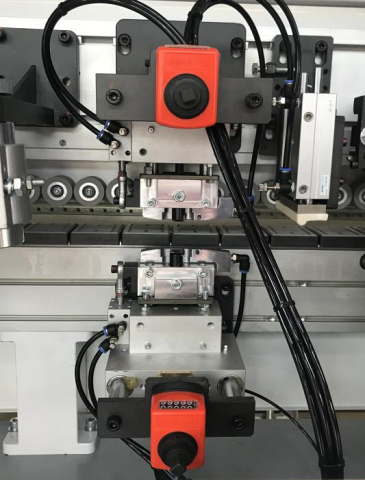

| I Узел радиусной циклевки Quick SET R1 |  | Фрезы узла снятия радиусной цикли | радиус R1 |
| II Узел радиусной циклевки Quick SET R2 | | Фрезы узла снятия радиусной цикли | радиус R2 |
| Узел плоской циклевки Quick SET | | Фрезы узла снятия плоской цикли | |

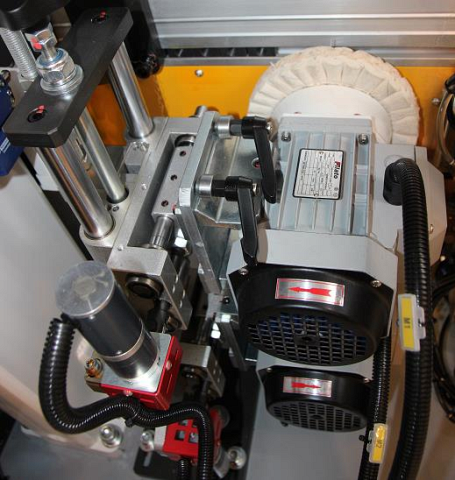

| I Узел Полировки |  | Мощность двигателей полировки, кВт | 2 х 0,37 |
| Обороты двигателя, об/мин | 135 | ||
| Частота, Гц | 50 | ||
| Диаметр кругов, мм | 150 / 22 | ||
| Пазовальный узел. (нижнее положение) |  | Пазовальная пила, мм | Ø90 x 30 Z12 |
| Мощность двигателей, кВт | 1 х 5,6 | ||
| Частота, Гц | 200 | ||
| Подача |  | Скорость подачи, м/мин | 16 / 22 / 26 (20 - 22 Раунд) |
| Мощность двигателя подачи, кВт | 4 | ||
| Обороты двигателя,об/мин | 1400 | ||
| Частота, Гц | 50 | ||
| Аспирация | Воздуховоды, мм | Ø125 х 8 | |
| Мощность |  | Общая мощность станка, кВт | 39,5 / 380 |
| Габаритные размеры |  | Длина, мм | 10 200 |
| Ширина, мм | 1450 | ||
| Высота, мм | 1650 | ||
| Вес, кг | 5460 | ||
