Зубошлифовальный станок с ЧПУ SPITZEN SGG-320
Тип производимых колес:
Цилиндрические прямозубые и косозубые
Макс. диаметр заготовки: 320 мм
Макс. модуль заготовки: 8 мм
Мощность: 38 кВт
Вес: 16 000 кг
- Станок имеет 11 управляемых осей
- Система управления ЧПУ Siemens 840SL
- Литые элементы станины и колонны имеют двухстенную конструкцию, усиленную ребрами жесткости
- Вертикальное расстояние между осью шлиф. круга и осью рабочего стола (ось Z): 150 - 170 мм
- Шлифовальный круг червячного типа

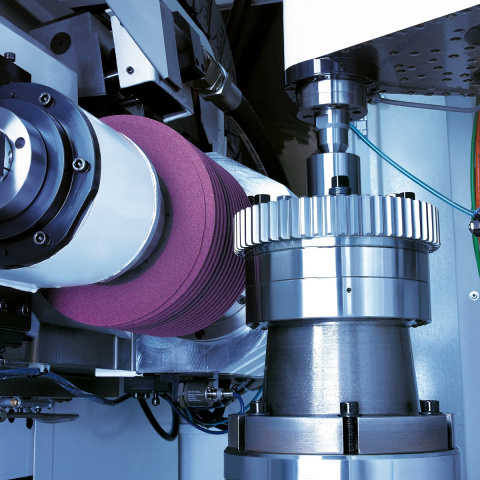

Зубошлифовальный станок используется для прецизионного шлифования средне и маломодульных цилиндрических прямозубых и косозубых зубчатых колёс при помощи червячного шлифовального круга с одним или несколькими заходами.
Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.

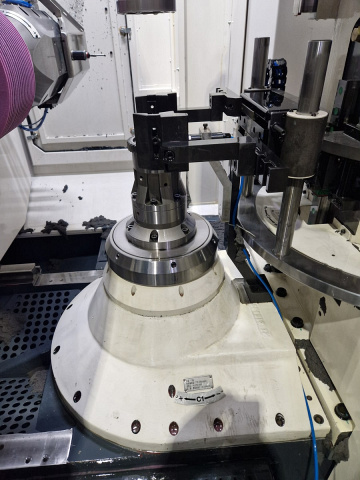

Мощная колонна имеет продольное перемещение для осуществления радиальной подачи. Каждая ось ЧПУ приводится в движение независимо.
Машина оборудована системами масляного и водяного охлаждения, которые работают независимо друг от друга.
В основных узлах трансмиссии используются подшипники FAG / INA / NSK.
Линейные направляющие INA / REXROTH / SCHNEEBERGER. Каждая направляющая линейной оси имеет двухслойную функцию защиты.
Для передачи движения применены оригинальные ШВП от STEINMEYER / NSK. В качестве оптических линеек и круговых энкодеров используются оригинальные продукты от HEIDENHAIN.
Станок имеет полностью закрытый кожух и электростатический сепаратор масляного тумана. Дверца машины имеет функцию электронной защиты.
Представляет собой оригинальный профессиональный шлифовальный шпиндель немецкого производства (FIEGE), а двигатель привода - оригинальный двигатель от Siemens.
Использует централизованную вакуумно-вакуумную систему фильтрации Hoffman.
