Тип производимых колес:
Цилиндрические прямозубые и косозубые
Макс. диаметр заготовки: 100 мм
Макс. модуль заготовки: 2 мм
Мощность: 64 кВт
Вес: 10 000 кг
- 7 управляемых осей
- Высокопроизводительная обработка непрерывным методом
- Шлифовальный круг червячного типа,
- Теромсойкая станина из композитного материала

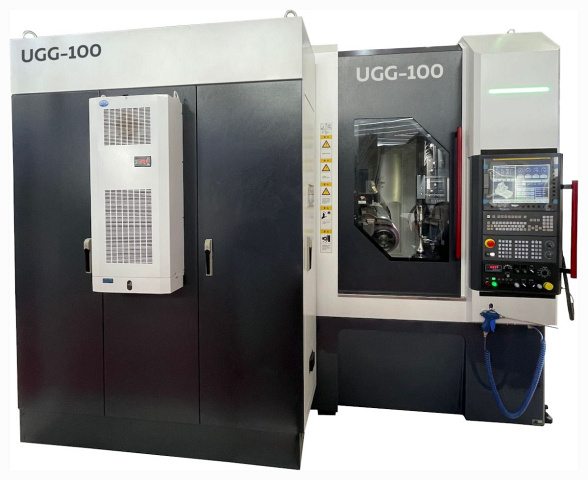

Зубошлифовальный станок с ЧПУ UGG-100 используется для прецизионного шлифования маломодульных зубчатых колес.
Зубошлифовальный станок с ЧПУ UGG-100 применяется в аэрокосмической, приборной, автомобильной, инженерной, мотоциклетной и других отраслях промышленности.
Станок имеет вертикальную компоновку, мощная колонна имеет продольное перемещение по оси X для осуществления радиальной подачи. Каждая ось ЧПУ приводится в движение независимо.
X, Y, Z, X1 – линейные, A, B, C – круговые.
4 оси управляются одновременно: B или C, X, Y, Z.
Частота вращения шлифовального шпинделя достигает 7000 об/мин, заготовки – до 2000 об/мин.
Изготовлена из композитного материала, типа искусственного гранита.
Шлифовального круга и шпинделя заготовки.
Для предотвращения термических расширений и обеспечения стабильности обработки.
С обратной связью, для осей X / Y / Z.
С защитной дверью.
Для стружки и абразива.
