Технология изготовления межкомнатных дверей

Технология изготовления каркасных дверей шпонированных со стеклом и «Английской решеткой»

ФИЛЕНЧАТЫЕ ИЗ МАССИВА И ШПОНА

№ п/п	Операция + станок	Схема	Модели
Участок бруска
1	Продольная строжка, распиловка - четырехсторонний с пильным валом.		Beaver 623, 623PR, 723PR
2	Торцовка + вырезка дефектов. Оптимизатор или торцовка.		Cursal, CFS 100, TSK-01
3	Сращивание по длине. Шипорез + пресс, линия сращивания.		TSK-15AG, PSK-6000A, Линия Beaver 150-6

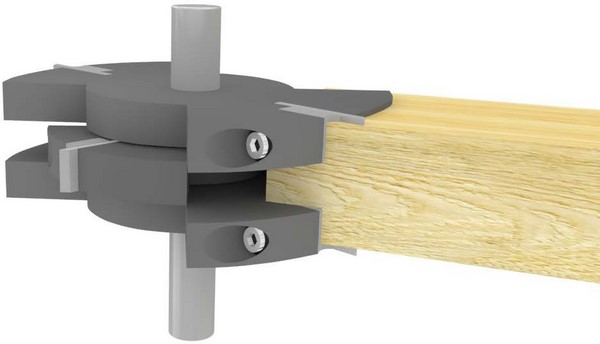

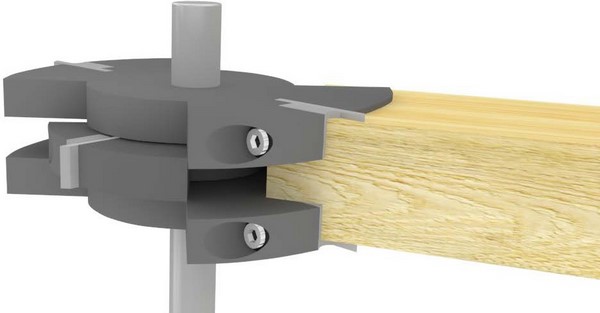

4	Зарезка шипов. Фрезер или шипорез.		CP 1100, CP 1200
Участок филенок
5	Клеенанесение. Клеенаносящий станок.		KB 1000
6	Склейка щита, вайма сборочная или пресс горячий, пресс ТВЧ.		ВП 2000, FT-2, HF-3

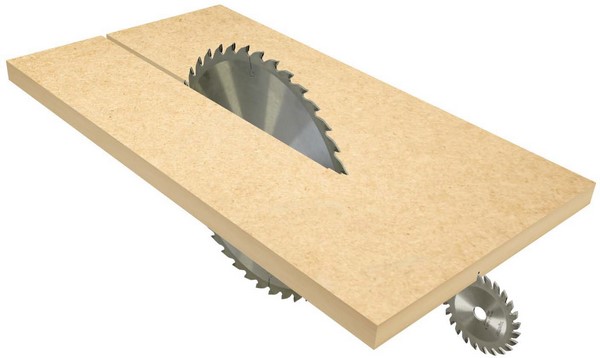

7	Раскрой, форматно-раскроечный.		MJ-1132
8	Фрезерование. Фрезеровка с кареткой, копировально-фрезерный центр с ЧПУ.		T 1000, MX 7212, центр Nanxing.
9	Фрезерование рисунка, фрезерный с ЧПУ.		Filato 1325, Nanxing
10	Рельефная шлифовка. Рельефно-шлифовальный.		New Motiviti, FHDR-1000, Exelent 1000
Участок шпона
11	Резка шпона. Гильотина фурнирная пила.		EcoWood MQJ 320A, CASATI Fila
12	Сшивка шпона. Ребросклейвающий.		MH-1114
13	Клеенанесение.		KB 1000
14	Приклейка шпона на плоскость. Пресс горячий плоский.		VP 25-100, VP 30-120
15	Приклейка шпона на рельеф. Пресс горячий вакуумный. Вакуумно-избыточные пресса.		Master Vario Press QL 3000 Z
16	Укутывание погонажа.		HOT PUR 450 A/T
Участок сборки

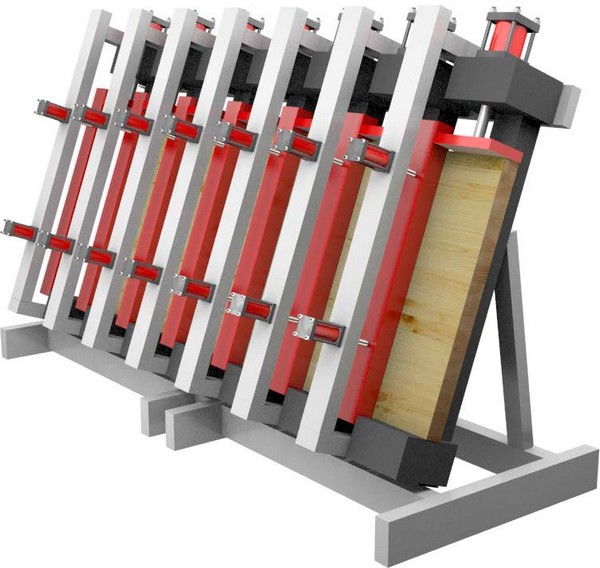

17	Сборка двери. Вайма сборочная.		ВП 2000
18	Калибрование. Калибровально-шлифовальный.		SR-RP 1300, SR-RP 1000
19	Покрасочная камера.		DAF-2500D (DW)
20	Пазование. Пазовальный с ЧПУ.		MSG 1124 CJ

КАРКАСНО-ЩИТОВЫЕ

№ п/п	Операция + станок	Схема	Модели
Участок бруска
1	Строжка, распиловка - четырехсторонний с пильным валом.		Beaver 623, 623PR, 723PR
2	Торцовка + вырезка дефектов. Автоматическая или простая торцовка.		CFS 100, TSK-01
3	Сращивание по длине, шипорез + пресс, линия сращивания.		TSK-15AG, PSK-6000A
Участок сборки каркаса
4	Скрепление каркаса пневмопистолетами. Пневмопистолеты.		Пневмопистолеты
5	Компрессор.		Компрессор DELTA 20/8C
Участок изготовления щитовых панелей
6	Форматный раскрой. Форматно-раскроечные станки. Панельные пилы. Форматно-раскроечные центра.		MJ-1132, MJB 1330B, NB 330
7	Фрезерование рисунка, фрезерный с ЧПУ.		Filato 1325, ATV, PTV, Nanxing
8	Рельефная шлифовка.		Exelent 1000
9	Наклейка пленки на рельеф и плоскость. Вакуумные пресса. Вакуумно-избыточные пресса.		Master Vario Press QL 3000 Z
10	Клеенанесение. Клеенаносящий станок.		KB 1000
11	Наклейка МДФ на плоскость. Плоские горячие пресса.		VARIO PRESS VP 25-100, VP 30-120
12	Линия каширования		RK-1300-2
13	Покрасочная камера		DAF-2500D (DW)
Участок форматирования и кромления
14	Форматная обрезка. Однопильная форматка. Двух- или трехпильные обрезные станки.		MJ1132, DSC 2200
15	Кромкооблицовочные.		NX6, NX7
Участок изготовления коробочного бруса
16	Клеенаносящий станок.		OSAMA, RTM GS 300
17	Склейка коробочного бруса. Вайма сборочная.		ВП 2000
18	Строжка профиля коробки. Четырехсторонний станок.		Beaver 623, 623PR, 723PR
19	Шлифовка коробочного бруса. Кромкошлифовальный.		TOMO Edge Line
20	Укутывание пленкой. Укутывающий станок.		HOT PUR 450 A/T
Участок изготовления Г-образного и др. наличников.
21	Склейка Г-образного наличника. Станок для склейки.		LS 40 PRO
22	Шлифовка Г-образного наличника.		TOMO Edge Line
23	Укутывание наличника. Укутывающий станок.		HOT PUR 450 A/T
24	Резка в размер.		Woodmaster 450DIGIT
Участок шпона
25	Резка шпона. Гильотина, фурнирная пила.		EcoWood MQJ 320A, CASATI Fila
26	Сшивка шпона.		MH-1114
27	Клеенанесение. Клеенаносящий станок.		KB 1000
28	Приклейка шпона на плоскость. Пресс горячий плоский.		VP 25-100, VP 30-120, Автоматическая линия
29	Приклейка шпона на рельеф. Пресс горячий вакуумный.		Master
Участок сборки дверного полотна и врезки фурнитуры
30	Склейка полотна. Пресс горячий плоский или автоматическая линия.		VP 25-100, VP 30-120
31	Калибрование. Калибровально-шлифовальный.		SR-RP 1300, SR-RP 1000
32	Покрасочная камера.		DAF-2500D (DW)
33	Врезка фурнитуры. Станок для врезки фурнитуры с ЧПУ.		Ozec, MDK

ЦАРГОВЫЕ

№ п/п	Операция + станок	Схема	Модели
Участок изготовления бруска
1	Строжка - четырехсторонний.		Beaver 620, 623, 623PR
2	Торцовка в размер. Автоматическая или полуавтоматическая торцовка.		TK-18T, CFS 100
3	Сращивание. Шипорез + пресс-линия.		TSK-15AG, PSK-6000A, Beaver 150-G
Участок изготовления царг
4	Раскрой листа МДФ. Панельная пила; Форматно-раскроечный центр.		MJB 1330B
5	Клеенанесение. Клеенаносящий станок.		OSAMA, RTM GS 300
6	Склейка царг. Вайма.		ВП 2000
7	Строжка царг. Четырехсторонний станок.		Beaver 620, 623
8	Шлифовка в размер. Калибровально-шлифовальный.		SR-RP 1300, SR-RP 1000, TOMO Edge Line
9	Укутывание пленкой. Укутывающий станок.		HOT PUR 450 A/T
Участок сборки царг
10	Сверление отверстий в царгах и обрезка. Многошпинднельный сверлильно-торцовочный.		CP 1100
11	Зарезка шипа и сверление отверстий. Шипорезно-сверлильный.		CP 1200
Участок изготовления коробочного бруса
12	Клеенаносящий станок.		OSAMA, RTM GS 300
13	Склейка коробочного бруса. Вайма сборочная.		ВП 2000
14	Строжка профиля коробки. Четырехсторонний станок.		Beaver 620, 623, 623PR
15	Шлифовка корбочного бруса. Кромкошлифовальный.		TOMO Edge Line
16	Укутывание пленкой. Укутывающий станок.		HOT PUR 450 A/T
Участок изготовления Г-образного и др. наличников
17	Склейка Г-образного наличника. Станок для склейки.		LS 40 PRO
18	Шлифовка Г-образного наличника.		TOMO Edge Line
19	Укутывание наличника. Укутывающий станок.		HOT PUR 450 A/T
20	Резка в размер.		Woodmaster 450DIGIT
Участок врезки фурнитуры (замок и петли)
21	Сборка полотен и вайма пневматическая или автоматическая линия.		ВП-2000 Автоматическая линия
22	Станок с ЧПУ для врезки фурнитуры.		Ozec MSG 1124 CJ
